Réglage de l’alignement du bord gauche de l’image
Dans le sens de l’alimentation, si la position de l’image sur le papier imprimé est déplacée vers la gauche et la droite par rapport à la position correcte, la position de l’image désalignée peut être corrigée en ajustant la marge sur le bord gauche du papier.
|
Vous pouvez également effectuer le réglage en utilisant la feuille de guidage Ajustement de la position de l’image à l’aide de la feuille de guidage |
1
Appuyez sur <Modifier> pour <Régler la position d'image>.
2
Appuyez sur <Ne pas utilis. le scanner>.
Si vous saisissez la différence par rapport à la longueur mesurée de la page de test :
Appuyez sur <Imprimer page de test>.Saisissez le nombre de pages de test à faire, et appuyez sur <Suivant>. |
Si la position de l’image varie fortement, la précision de la correction peut être améliorée en imprimant plusieurs pages de test et en utilisant une moyenne de la longueur mesurée. |
Sélectionnez une source de papier qui contient un type de papier personnalisé, puis appuyez sur <Démarrer l'impression>.La page de test s'imprime.

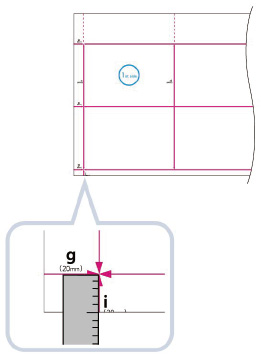

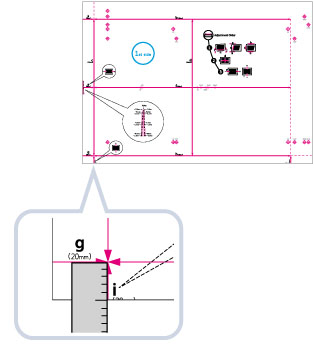

Revenez à l’écran <Régler la position d'image> et mesurez la longueur de « i » au recto et au verso de la page de test imprimée.Taille standard | Feuille longue |
 |  |
Valeur par défaut : « i » = 20,0 mm
Indiquez la différence de longueur entre la valeur mesurée de « i » et la valeur par défaut (20 mm) pour les côtés avant et arrière.
Par exemple, si la longueur mesurée de « i » est de 21,5 mm, saisissez - 1,5 mm pour <Align. bord gauche (i)>.
Par exemple, si la longueur mesurée de « i » est de 18,5 mm, saisissez + 1,5 mm pour <Align. bord gauche (i)>.
La différence de 1,5 mm entre la longueur mesurée et la valeur par défaut est corrigée.
Appuyez sur <OK>.Le cas échéant, essayez d'imprimer à nouveau la page de test et vérifiez ensuite la correction.
Si vous corrigez la position en utilisant des images imprimées :
Vérifiez la position de l'image sur le papier imprimé.
* Sens d’alimentation
Mesurez la longueur de « i » c’est-à-dire la distance entre le bord gauche de la zone imprimée et le bord gauche du papier, et saisissez la différence par rapport à la valeur par défaut (20 mm).Par exemple, si la longueur mesurée de « i » est de 21,0 mm, saisissez - 1,0 mm pour <Align. bord gauche (i)>.
Par exemple, si la longueur mesurée de « i » est de 19,0 mm, saisissez + 1,0 mm pour <Align. bord gauche (i)>.
La différence de 1,0 mm entre la valeur mesurée et la valeur par défaut est corrigée.
Appuyez sur <OK>.Le cas échéant, essayez d’imprimer à nouveau le papier et vérifiez ensuite la correction.
3
Appuyez sur <OK>.
 |
Lorsque vous ouvrez à nouveau l’écran après l’avoir fermé en appuyant sur <OK>, les valeurs à l’écran sont remises à « 0 ». Cependant, la valeur ajustée est toujours effective dans chaque champ Total. Si vous répétez l’étape, vérifiez la longueur de « i » sur la nouvelle page de test et saisissez la nouvelle valeur. |
| |||||||||
Pour restaurer la valeur accumulée, appuyez sur <Rétablir les réglages initiaux>. Vous pouvez également corriger la position de l’image en utilisant la valeur des repères enregistrés indiquée ci-dessous. Vérifiez si la ligne centrale du repère enregistré et le bord de la page de test sont alignés, et réglez la position de l’image comme suit : Si la ligne centrale du repère enregistré recouvre exactement le bord de la page de test, il est inutile de régler la position de l’image. Si la ligne centrale du repère enregistré est en dehors du bord de la page de test (la ligne centrale du repère enregistré n’est PAS imprimée), vérifiez à quel numéro de repère enregistré correspond la ligne de la page de test et saisissez la valeur positive. Si la ligne centrale du repère enregistré se trouve à l’intérieur du bord de la page de test, vérifiez le numéro du repère enregistré à côté duquel se trouve la ligne de la page de test et saisissez la valeur négative.
|
