Réglage de la position de l'image
Vous pouvez régler rapidement la position de l’image en utilisant la feuille de guidage. En outre, si l’image imprimée est mal alignée sur le papier imprimé après l’impression ou la copie, vous pouvez régler la position de l’image en confirmant les pages de test et en spécifiant les valeurs de réglage pour les éléments de réglage individuels.
Vous pouvez également régler la position de l’image pour la longue feuille.
Réglage de la position de l’image à l’aide de la feuille de guidage
Réglez la position de l’image à l’aide de la feuille de guidage. Les réglages suivants peuvent être effectués à l’aide de la feuille de guidage Ajustement de la position de l’image à l’aide de la feuille de guidage
Correction du désalignement de l’image
Correction de la distorsion (parallélogramme)
Correction de la distorsion (trapèze)
Réglage du taux de reproduction
Réglage de l’alignement du bord gauche
Réglage de l’alignement du bord droit
Réglage de la position de l’image individuelle à l’aide de la page de test
Lorsque l’image imprimée est inclinée :
Exécutez le mode Correction du désalignement de l’image Correction du mauvais alignement de l’image
Lorsque l’image imprimée est déformée comme un parallélogramme :
Exécutez le mode Correction de la distorsion (parallélogramme) Correction de la distorsion (parallélogramme)
Lorsque l’image imprimée est déformée comme un trapèze :
Exécutez le mode Correction de la distorsion (Trapèze) Correction de la distorsion (trapèze)
Lorsque l’image imprimée est agrandie ou réduite :
Réglez le taux de reproduction de l’image Réglage du taux de reproduction de l'image
Lorsque l’image imprimée est mal alignée verticalement ou horizontalement :
Réglez l’alignement du bord gauche ou du bord droit. Réglage de l’alignement du bord gauche de l’image/Réglage de l'alignement du bord avant de l'image
 |
Avant d’effectuer les réglages, nettoyez la vitre d’exposition et l’arrière du chargeur. |
 |
Vous ne pouvez pas modifier la position de l’image sur du papier utilisé pour des travaux de copie / d’impression. Les positions de l’image sur le premier côté et le second côté peuvent correspondre l’une à l’autre, si vous réglez la position de l’image dans l’ordre indiqué ci-dessous. Corriger le désalignement de l’image → corriger la distorsion (parallélogramme) → corriger la distorsion (trapèze) → régler le taux de reproduction → régler l’alignement du bord gauche → régler l’alignement du bord avant Pour ajuster la position de l’image sur des feuilles longues, imprimez une page de test de feuilles longues. Le réglage peut être effectué plus efficacement qu’avec la page de test imprimée par <Imprimer page de test> sous <Régler la position d'image>. |
Page de test
|
La page de test, que vous avez imprimée pour la correction de la distorsion (parallélogramme), peut également être utilisée pour la correction de la distorsion (trapèze), ajuster le taux de reproduction, ajuster l’alignement du bord gauche et ajuster l’alignement du bord avant. Si vous réglez la position de l’image dans l’ordre suivant : désalignement correct de l’image → distorsion correcte (parallélogramme) → distorsion correcte (trapèze) → réglage du taux de reproduction → réglage de l’alignement du bord gauche → réglage de l’alignement du bord avant, vous devez imprimer une page de test lorsque vous effectuez le réglage indiqué ci-dessous. Avant de commencer à corriger le désalignement de l’image. Avant de commencer à corriger le désalignement de l’image |
Page d’essai de taille standard

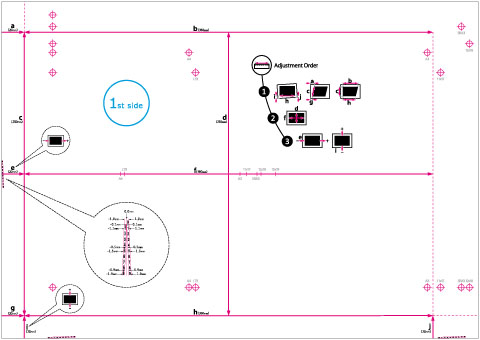

La page de test utilisée lorsque vous réglez la position de l’image est décrite ci-dessous. L’illustration suivante montre la page de test imprimée sur du papier A3.
(La face sur laquelle est imprimé "1st side" est la face avant. La face sur laquelle rien n’est imprimé est le verso)
Page d’essai de la longue feuille

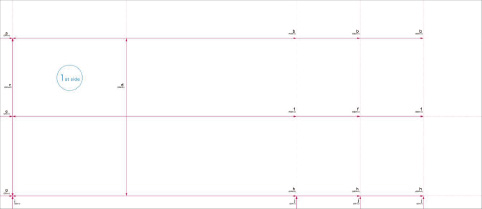

La page de test des feuilles longues utilisée lorsque vous réglez la position de l’image des longues feuilles est décrite ci-dessous. L’illustration suivante montre la page de test longue feuille imprimée sur du papier au format défini par l’utilisateur (330,2 x 762 mm). (Le côté sur lequel est imprimé "1st side" est le recto. La face sur laquelle rien n’est imprimé est le verso)
|
Avant d’effectuer les réglages, imprimez la page de test de la feuille longue* dans les conditions suivantes. Si elle n’est pas imprimée correctement, les réglages risquent de ne pas être précis. Réglez le taux de reproduction à 100 % (même taille). Utilisez le papier à utiliser pour la sortie pour imprimer la page de test des feuilles longues. * La page de test de la feuille longue est disponible sur le site du manuel en ligne. |
|
« b », « f », « h » et « j » peuvent être imprimés plusieurs fois en fonction du format du papier imprimé. Effectuez le réglage à l’endroit le plus proche du bord arrière du papier. |
Repères pour corriger le désalignement de l’image, corriger la distorsion (parallélogramme), et corriger la distorsion (trapèze)
Les repères « i » et « j » sont utilisés pour corriger le désalignement de l’image, les repères « a » et « g » sont utilisés pour corriger la distorsion (parallélogramme), et les repères « b » et « h » sont utilisés pour corriger la distorsion (trapèze).

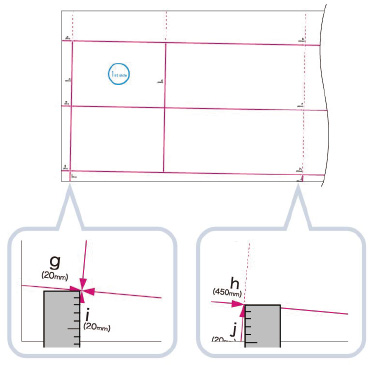

Si l’image imprimée est mal alignée, vous pouvez ajuster sa position en spécifiant le mode Correction du désalignement de l’image. La position de l’image est corrigée après avoir mesuré et saisi la longueur des repères « i » et « j » (pour la feuille longue : la longueur du repère « i » et des repères « j » et « h » les plus proches du bord arrière du papier).
Taille standard | Feuille longue |
 |  |

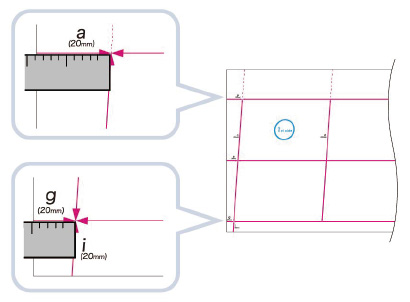

Si l’image imprimée est déformée comme un parallélogramme, vous pouvez régler l’angle de l’image en spécifiant le mode Corriger la distorsion (parallélogramme). L’angle de l’image est corrigé après avoir mesuré et saisi la longueur des repères « a » et « g ».
Taille standard | Feuille longue |
 |  |
Si l’image imprimée est déformée comme un trapèze, vous pouvez régler l’angle de l’image en spécifiant le mode Corriger la distorsion (trapèze). L’angle de l’image est corrigé après avoir mesuré et saisi la longueur des repères « b » et « h » (pour la feuille longue : la longueur des repères « b » et « h » les plus proches du bord arrière du papier).
Taille standard | Feuille longue |
 |  |
Repères enregistrés pour le réglage du taux de reproduction
Le taux de reproduction de la zone imprimée est indiqué par « f » et « d » sur la page de test. Lorsque le réglage est correct, la longueur de « f » sera de 360 mm et la longueur de « d » sera de 250 mm (pour la feuille longue : la longueur de « f » sera de 450,0 mm, 550,0 mm, 650,0 mm et la longueur de « d » sera de 250 mm).
Taille standard | Feuille longue |
 |  |
Taille standard |
Si vous imprimez la page de test sur un papier inférieur à 270 mm x 380 mm, vous ne pouvez pas mesurer la longueur de « f » et de « d » car l’image entière ne sera pas imprimée sur le papier. Dans ce cas, calculez le pourcentage d’expansion / de réduction en comparant la longueur mesurée de « f/2 » et de « d/2 » avec les valeurs par défaut (f/2 : 180 mm, d/2 : 125 mm). En utilisant le pourcentage calculé, ajustez le taux de reproduction. Réglage du taux de reproduction de l'image  Un exemple de page de test sans image. Feuille longue Si vous imprimez la page de test des longues feuilles en utilisant un papier inférieur à 270 mm x 762 mm, l’image entière ne sera pas imprimée sur le papier. Calculez le pourcentage d’expansion/réduction en comparant la longueur mesurée de « d/2 » avec la valeur par défaut (d/2 : 125 mm). Si « f » n’est pas entièrement imprimé, mesurez la longueur de « f » la plus proche du bord arrière du papier et calculez le pourcentage d’agrandissement / de réduction en comparant la longueur mesurée aux valeurs par défaut (f=450 mm, 550 mm, 650 mm). En utilisant le pourcentage calculé, réglez le taux de reproduction Réglage du taux de reproduction de l'image  Un exemple de la page de test de la feuille longue sans image. |
Repères enregistrés sur le bord gauche et le bord droit

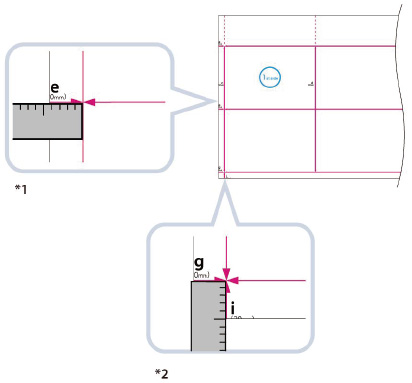

Si l’image imprimée sur le papier imprimé est déplacée vers la gauche et la droite par rapport à la position correcte dans le sens de l’alimentation, vous pouvez régler la position en mesurant la longueur de « i » et en saisissant la valeur.
Si l’image imprimée sur le papier imprimé est déplacée d’avant en arrière par rapport à la position correcte dans le sens de l’alimentation, vous pouvez régler la position en mesurant la longueur de « e » et en saisissant la valeur.
Taille standard | Feuille longue |
 |  |
*1 Ajustez l’alignement du bord droit
*2 Ajustez l’alignement du bord gauche
