Long Sheet Tray-B
To jest taca na arkusze papieru, których długość to 487,8 mm lub więcej, patrząc w kierunku podawania.
|
Aby informacje na temat dostępnego papieru, patrz „Obsługiwane typy papieru”. |

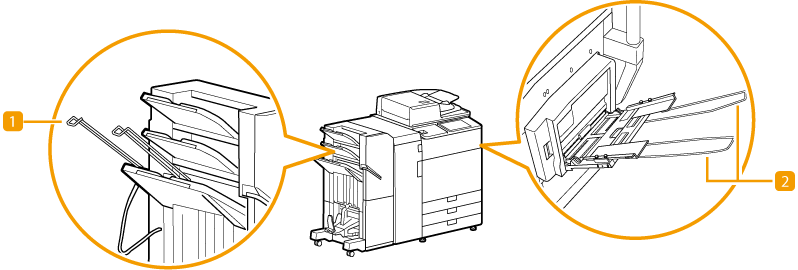

Przedłużenie tacy wyprowadzania
Tę tacę montuje się do urządzenia wykańczającego. Należy ją przymocować do tacy górnej (Taca A) modułu Staple Finisher-AG lub Booklet Finisher-AG.
W przypadku modułu Booklet Finisher-AC przymocuj ją do Tacy C.
Przedłużenie tacy podawania
Tę tacę montuje się po stronie podawania papieru jednostki głównej.
Ładowanie papieru do tacy Long Sheet Tray-B (opcjonalnej)
Ta taca umożliwia podawanie do urządzenia długich arkuszy papieru. Aby móc z niej korzystać, należy zamontować Stack Bypass Alignment Tray-D.
 | ||||
Nie należy stosować zagiętego papieru. W przeciwnym razie może dojść do zacięcia papieru lub błędu wydruku. Zalecenia dotyczące wywijania papieru Należy upewnić się, że rodzaj papieru został właściwie ustawiony. Przy drukowaniu na specjalnych typach materiałów papierniczych, np. grubym papierze lub przezroczystych foliach, koniecznie trzeba poprawnie ustawić rodzaj papieru. Nieprawidłowe ustawienie rodzaju papieru może bardzo niekorzystnie wpływać na jakość obrazu. Ponadto zespół utrwalający może ulec zabrudzeniu, co będzie wymagać naprawy serwisowej lub może nastąpić zablokowanie papieru. Jeśli używana jest ta taca, nie można korzystać z funkcji wykańczania. Sprawdzić, czy rozszerzona taca podawania jest prawidłowo przymocowana. Jeżeli nie, może to doprowadzić do zablokowania się papieru.
Niektóre modele grubego papieru, w zależności od rodzaju, mogą skutkować blokowaniem się papieru, jeżeli kilka arkuszy zostanie załadowanych do Long Sheet Tray-B. W takiej sytuacji, należy wyregulować korekcję wywinięcia w kierunku strony +. (Poziom wywinięcia nie powinien przekraczać 5 mm). Korekcja wywinięcia dla każdego źródła papieru |
|
Aby uzyskać więcej informacji na temat papieru, który można załadować, patrz „Obsługiwane typy papieru”. |
1
Poluzuj cztery śruby mocujące prowadnic wyrównujących papier modułu Stack Bypass Alignment Tray-D.
2
Dostosuj pozycję prowadnic do rozmiaru papieru, który ma być załadowany.
 | Wyreguluj pozycję prowadnic wyrównujących papier. |
 | Wyreguluj pozycję prowadnic papieru tacy wielofunkcyjnej.  |
3
Dokręć cztery śruby mocujące.
4
Załadować papier do Long Sheet Tray-B.
Można załadować tylko jeden arkusz.
Upewnij się, że załadowany stos papieru leży płasko. Jeśli odległość pomiędzy prowadnicami wyrównującymi papier jest mniejsza niż szerokość papieru, środek papieru może się nieco unieść. W takiej sytuacji podawanie papieru może być niemożliwe.
5
Sprawdź format i rodzaj papieru i naciśnij <OK>.
Jeżeli ładujesz papier o formacie dowolnym lub jeżeli wyświetlany format lub rodzaj papieru różni się od załadowanego papieru, patrz Określanie formatu i typu papieru załadowanego na tacę wielofunkcyjną.
