Stack Bypass Alignment Tray-D
Używając Stack Bypass Alignment Tray-D, możesz zredukować przesunięcie ukośne papieru podawanego z tacy wielofunkcyjnej i zapobiec nieprawidłowemu ustawieniu obrazu.
|
Jeśli zamontowany jest moduł POD Deck Lite-C, uważaj, aby Twoje ręce nie dostały się w szczelinę pomiędzy Stack Bypass Alignment Tray-D oraz POD Deck Lite-C podczas usuwania zaciętego papieru. |
 |
Nie można wysunąć tacy dodatkowej tacy wielofunkcyjnej, gdy zamontowany jest moduł Stack Bypass Alignment Tray-D. Aby uzyskać więcej informacji na temat gramatury i rozmiaru papieru, który można używać z Stack Bypass Alignment Tray-D, patrz pozycje dla tacy wielofunkcyjnej w „Obsługiwane typy papieru” |

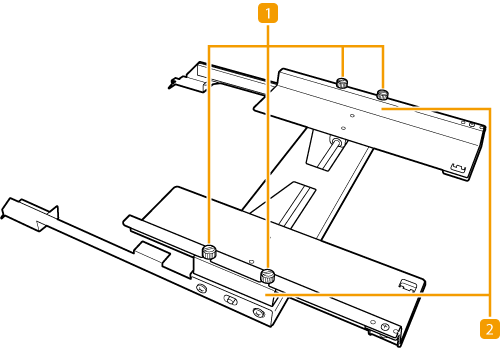

Śruby mocujące
Dokręcić lub poluzować śruby, celem wyregulowania prowadnic wyrównujących papier.
Prowadnice wyrównujące papier
Stabilizują pozycję załadowanego papieru.
Ładowanie papieru z Stack Bypass Alignment Tray-D
Ustawiając pozycję prowadnic wyrównujących papier Stack Bypass Alignment Tray-D zgodnie z rozmiarem papieru, możesz ograniczyć przesunięcie ukośnie nośnika podawanego z tacy wielofunkcyjnej i w efekcie poprawić precyzję lokalizacji obrazu.
1
Rozsuń prowadnice papieru tacy wielofunkcyjnej.
Upewnij się, że odległość pomiędzy prowadnicami jest nieco większa niż szerokość papieru.
2
Poluzuj cztery śruby mocujące prowadnic wyrównujących papier.
3
Rozsuń prowadnice wyrównujące papier.
Upewnij się, że odległość pomiędzy prowadnicami jest nieco większa niż szerokość papieru.
4
Przygotuj papier.
Dobrze przekartkuj stos papieru i wyrównaj brzegi na równej powierzchni.
Przekartkuj dobrze wszystkie cztery krawędzie ryzy papieru.
Upewnij się, że kartki nie przylegają do siebie ściśle.
W przypadku używania folii przezroczystych należy rozdzielić wszystkie używane arkusze.
5
Wkładaj papier na tacę wielofunkcyjną, aż dalsze przesunięcie papieru nie będzie możliwe.
Załaduj papier stroną do zadrukowania skierowaną w górę.
Ekran określania formatu i rodzaju papieru zostanie wyświetlony po zakończeniu wsuwania papieru.
Podczas ładowania papieru nie wolno przekraczać linii ograniczającej
Należy upewnić się, że stos papieru nie wychodzi poza ogranicznik stosu papieru (
). Załadowanie zbyt dużej ilości papieru może prowadzić do jego zakleszczenia.
). Załadowanie zbyt dużej ilości papieru może prowadzić do jego zakleszczenia.6
Dostosuj odległość pomiędzy prowadnicami papieru tacy wielofunkcyjnej do rozmiaru papieru.
7
Dostosuj pozycję prowadnic wyrównujących papier do rozmiaru papieru.
Pomiędzy prowadnicami a papierem nie można pozostawić wolnego miejsca.
8
Powtórz czynności z punktów 6 i 7 dwukrotnie i dostosuj prowadnice papieru tacy wielofunkcyjnej oraz prowadnicę wyrównującą papier do rozmiaru papieru.
Aby zapobiec przesunięciu lub pochyleniu kopiowanych obrazów, upewnij się że krawędzie stosu zostały prawidłowo wyrównane podczas wykonywania czynności opisanych w punktach 6 i 7.
Jeśli prowadnica wyrównująca papier zostanie za bardzo dosunięta, papier może nie być podawany.
9
Dokręć cztery śruby mocujące prowadnic wyrównujących papier, aby zamocować je na miejscu.
Dokręć cztery śruby mocujące z przodu i z tyłu.
10
Sprawdź format i rodzaj papieru i naciśnij <OK>.
Jeżeli ładujesz papier o formacie dowolnym lub jeżeli wyświetlany format lub rodzaj papieru różni się od załadowanego papieru, patrz Określanie formatu i typu papieru załadowanego na tacę wielofunkcyjną.
