Korekcja nieprawidłowego położenia obrazu

Jeżeli wydrukowany obraz jest ukośny, można poprawić jego pozycję wyjustowanie marginesów 'i', czyli odległości od lewej krawędzi papieru do obszaru drukowania (również 'j').


Regulację można również przeprowadzić przy użyciu arkusza głównego. Regulacja położenia obrazu za pomocą arkusza głównego

Naciśnij ustawienie <Zmień> opcji <Regulacja Położenia Obrazu>.

Naciśnij przycisk <Nie używać skanera>.

Naciśnij <Ustaw Szczegóły>

<Korek. nieprawi. położe. obrazu>.

Jeśli chcesz wprowadzić wartości ze strony testowej zmierzone ręcznie:

Naciśnij przycisk <Strona wydruku testowego>.

Wprowadź liczbę stron testowych, które mają zostać wykonane, i naciśnij <Dalej>.


Jeżeli pozycja obrazu różni się znacznie od żądanej, dokładność korekcji można poprawić drukując kilka stron testowych i wykorzystując średnią, zmierzoną długość.

Wybierz źródło papieru, do którego załadowany został papier o niestandardowym rozmiarze i naciśnij <Rozpocznij Wydruk>.

Zostanie wydrukowana strona testowa.

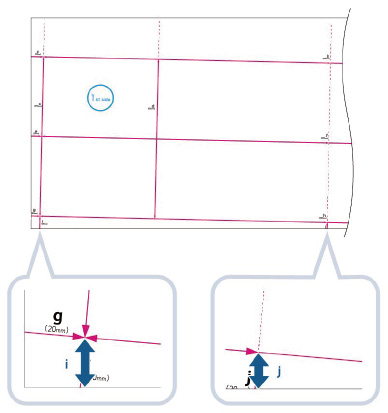

Zmierzyć długość znaczników "i" i 'j' na stronie testowej.

Znacznik "i" jest drukowany po lewej stronie krawędzi głównej, natomiast znacznik "j" jest drukowany po lewej stronie (na końcu), zgodnie z kierunkiem podawania.

Standardowy format	Długi arkusz

Przykład: 'i' = 21,0 mm oraz 'j' = 20,5 mm

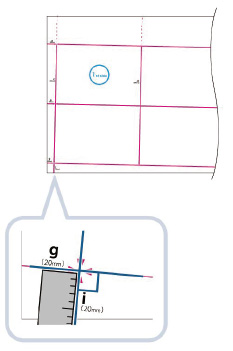

Prawidłowo zmierzyć długość znaczników "i" i 'j' na stronie testowej (patrz poniżej).

Prawidłowo	Nieprawidłowo
Standardowy format Długi arkusz	Standardowy format Długi arkusz

Wróć do ekranu <Korek. nieprawi. położe. obrazu> i wprowadź zmierzoną długość <i> i <j> (w przypadku długiego arkusza zmierzoną długość <h>, <i>, i <j>) dla strony przedniej i tylnej.

Wykorzystując dwie poniższe wartości liczbowe oraz długość „h = 360,0” (w przypadku długiego arkusza: „h = 360,0/450,0/550,0/650,0” dla długości [h] najbliższej końcowej krawędzi papieru), urządzenie wyreguluje swoje ustawienia tak, aby obszar drukowania i papier były równoległe.

<i>:	Wprowadź zmierzoną na stronie testowej długość znacznika 'i'.
<j>:	Wprowadź zmierzoną na stronie testowej długość znacznika 'j'.

Postępując zgodnie z przykładem, wprowadzić 21,0 dla 'i' oraz 20,5 dla 'j'.

Różnica pomiędzy wartościami 'i' oraz 'j' (0,5 mm) zostanie poprawiona.

Naciśnij przycisk <OK>.

Następnie, należy ponownie wydrukować stronę testową i sprawdzić pozycję obrazu. Jeżeli konieczne są kolejne regulacje, należy powtórzyć powyższe działania.

Jeżeli pozycja jest korygowana za pomocą wydrukowanych obrazów:

Sprawdzić lokalizację papieru na wyprowadzanym papierze.

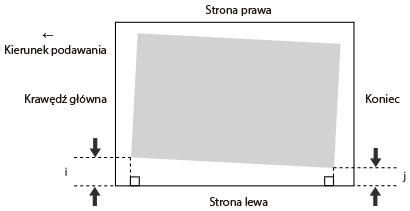

Przykład: 'h' = 360,0 mm, 'i' = 19,0 mm oraz 'j' = 18,0 mm

Zmierzyć poniższe długości wyprowadzanego papieru i wprowadzić te wartości.

Wykorzystując trzy poniższe wartości numeryczne, urządzenie dostosuje się tak, aby obszar drukowania i papier były równoległe.

<h>:	Wprowadzić zmierzoną długość strony lewej obszaru drukowania.
<i>:	Wprowadzić zmierzoną długość od strony lewej krawędzi głównej zadrukowanego obszaru do lewej krawędzi papieru.
<j>:	Wprowadzić zmierzoną długość od strony lewej końca zadrukowanego obszaru do lewej krawędzi papieru.

Postępując zgodnie z przykładem, należy wprowadzić 360,0 dla <h>, 19,0 dla <i> i 18,0 dla <j>.

Różnica pomiędzy wartościami 'i' oraz 'j' (1,0 mm) zostanie poprawiona.

Naciśnij przycisk <OK>.

Następnie, należy ponownie wydrukować stronę testową i sprawdzić pozycję obrazu. Jeżeli konieczne są kolejne regulacje, należy powtórzyć powyższe działania.

Naciśnij <OK>

<OK>.


Aby przywrócić obliczoną wartość, należy nacisnąć <Wznów pocz. ustawienia>.
