Korekcja zniekształcenia (trapez)

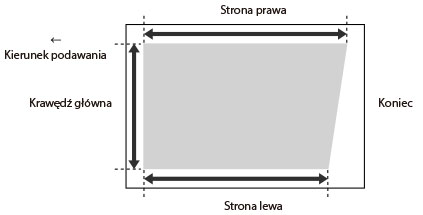

Ustawienie umożliwia korekcję kształtu obrazu poprzez dopasowanie długości prawej i lewej strony zadrukowanego obszaru, jeżeli obraz jest drukowany w postaci trapezu.
|
|
|
Regulację można również przeprowadzić przy użyciu arkusza głównego. Regulacja położenia obrazu za pomocą arkusza głównego
|
1
Naciśnij ustawienie <Zmień> opcji <Regulacja Położenia Obrazu>.
2
Naciśnij przycisk <Nie używać skanera>.
3
Naciśnij <Ustaw Szczegóły>
<Kor. zniekształc. (Trapez)>.
<Kor. zniekształc. (Trapez)>.Jeśli chcesz wprowadzić wartości ze strony testowej zmierzone ręcznie:
Naciśnij przycisk <Strona wydruku testowego>.
Wprowadź liczbę stron testowych, które mają zostać wykonane, i naciśnij <Dalej>.
|
|
|
Jeżeli pozycja obrazu różni się znacznie od żądanej, dokładność korekcji można poprawić drukując kilka stron testowych i wykorzystując średnią, zmierzoną długość.
|
Wybierz źródło papieru, do którego załadowany został papier o niestandardowym rozmiarze i naciśnij <Rozpocznij Wydruk>.
Zostanie wydrukowana strona testowa.
Zmierzyć długość znaczników "b" i 'h' na stronie testowej.
Znacznik "b" jest drukowany po prawej stronie, natomiast znacznik "h" jest drukowany po lewej stronie, zgodnie z kierunkiem podawania.
|
Standardowy format
|
Długi arkusz
|
|
|
Przykład: 'b' = 360,0 mm, oraz 'h' = 355,5 mm
Wróć do ekranu <Correct Distortion (Trapezoid)> i wprowadź zmierzoną długość <b> i <h> dla strony przedniej i tylnej.
Korzystając z poniższych dwóch wartości numerycznych oraz "c = 250,0", urządzenie wyreguluje długość tak, aby skorygować zniekształcenie występujące na obszarze drukowania.
|
<b>:
|
Wprowadź zmierzoną na stronie testowej długość znacznika „b” (w przypadku długiego arkusza zmierzoną długość znacznika „b” najbliższego krawędzi końcowej papieru).
|
|
<h>:
|
Wprowadź zmierzoną na stronie testowej długość znacznika „h” (w przypadku długiego arkusza zmierzoną długość znacznika „h” najbliższego krawędzi końcowej papieru).
|
Postępując zgodnie z przykładem, wprowadzić 360,0 dla <b> oraz 355,5 dla <h>.
Różnica pomiędzy wartościami 'b' oraz 'h' (0,5 mm) zostanie poprawiona.
Naciśnij przycisk <OK>.
Następnie, należy ponownie wydrukować stronę testową i sprawdzić pozycję obrazu. Jeżeli konieczne są kolejne regulacje, należy powtórzyć powyższe działania.
Jeżeli pozycja jest korygowana za pomocą wydrukowanych obrazów:
Sprawdzić lokalizację papieru na wyprowadzanym papierze.
Przykład: 'c' = 200,0 mm, 'b' = 300,0 mm oraz 'h' = 299,5 mm
Zmierzyć poniższe długości wyprowadzanego papieru i wprowadzić te wartości.
Korzystając z poniższych trzech wartości, urządzenie przeprowadzi regulację tak, aby obszar zniekształcony został skorygowany.
|
<c>:
|
Wprowadzić zmierzoną długość od strony lewej krawędzi głównej obszaru drukowania do prawej krawędzi głównej obszaru drukowania.
|
|
<b>:
|
Wprowadzić zmierzoną długość od strony prawej krawędzi głównej obszaru drukowania do prawej krawędzi (na końcu) obszaru drukowania.
|
|
<h>:
|
Wprowadzić zmierzoną długość od strony lewej krawędzi głównej obszaru drukowania do lewej krawędzi (na końcu) obszaru drukowania.
|
Postępując zgodnie z przykładem, należy wprowadzić 200,0 dla <c>, 300,0 dla <b> i 299,5 dla <h>.
Różnica pomiędzy wartościami 'b' oraz 'h' (0,5 mm) zostanie poprawiona.
Naciśnij przycisk <OK>.
Następnie, należy ponownie wydrukować stronę testową i sprawdzić pozycję obrazu. Jeżeli konieczne są kolejne regulacje, należy powtórzyć powyższe działania.
4
Naciśnij <OK> <OK>.
<OK>.|
|
|
Aby przywrócić obliczoną wartość, należy nacisnąć <Wznów pocz. ustawienia>.
|
