Papierstaus in der Fixiereinheit
In diesem Abschnitt wird beschrieben, wie Sie einen Papierstau in der Fixiereinheit beheben können. Überprüfen Sie die Papierstauposition auf dem Bildschirm und befolgen Sie das Verfahren zum Entfernen des Papiers.
Die folgende Abbildung zeigt die Lage der Fixiereinheit.
Papierstau an der doppelseitigen Führung (rechts) (A1) und an der doppelseitigen Ausgabe (A2)

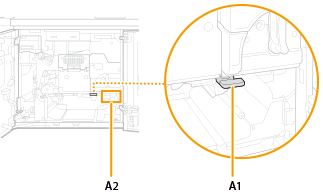

Die Stellen, an denen ein Papierstau auftritt, sind durch eine Nummer wie zum Beispiel für die Führung (A1) oder die Ausgabe (A2) gekennzeichnet, die in der folgenden Abbildung dargestellt ist.
|
Der Bereich rund um die doppelseitige Führung (rechts) (A1) und die doppelseitige Ausgabe (A2) ist heiß. Achten Sie darauf, dass Sie beim Herausnehmen des Papiers nicht die Führung berühren. Achten Sie beim Öffnen und Schließen der einzelnen Führungen oder Abdeckungen darauf, dass sich Ihre Finger nicht im Spalt verfangen. |
1
Öffnen Sie die vordere Abdeckung der Fixierstation in der Reihenfolge links und rechts.
2
Öffnen Sie die Führung (A1) (
).
).
3
Wenn Papier gestaut ist, ziehen Sie es vorsichtig in Pfeilrichtung heraus.
Wenn die vordere LED an der Ausgabe (A2) blinkt und die hintere LED leuchtet, entfernen Sie das gestaute Papier aus der Ausgabe (A2).
Die LEDs schalten sich nicht aus, wenn Sie das gestaute Papier entfernen. Überprüfen Sie visuell, dass kein Papier mehr vorhanden ist.
4
Schließen Sie die Führung (A1) ().
).
5
Schließen Sie die vordere Abdeckung der Fixierstation in der Reihenfolge rechts und links.
Befolgen Sie die Anweisungen auf dem Bildschirm, um mit dem unterbrochenen Vorgang fortzufahren oder weitere Papierstaus zu beseitigen.
Papierstau in allen Einheiten

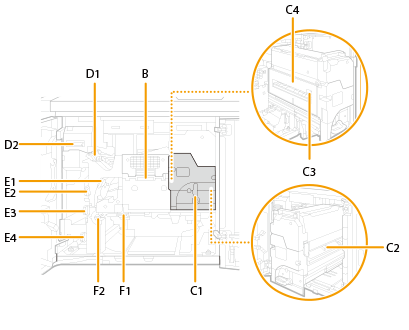

Die Positionen der einzelnen Einheiten und des "Hebels (C1)" und der "Führung (D1)" im Verfahren sind in der Abbildung dargestellt.
 |
Der Bereich rund um die Fixiereinheit ist heiß. Achten Sie darauf, dass Sie beim Herausnehmen des Papiers nicht die Führung berühren. Achten Sie beim Öffnen und Schließen der einzelnen Führungen oder Abdeckungen darauf, dass sich Ihre Finger nicht im Spalt verfangen. |
1
Öffnen Sie die vordere Abdeckung der Fixierstation in der Reihenfolge links und rechts.
2
Überprüfen Sie, ob sich Papier in der Kühleinheit gestaut hat.
 | Öffnen Sie den Hebel (B). |
 | Wenn Papier gestaut ist, ziehen Sie es vorsichtig in Pfeilrichtung heraus.  |
Lassen Sie den Hebel (B) offen. Schließen Sie die Fixiereinheit, nachdem Sie überprüft haben, ob ein Papierstau vorliegt.
3
Überprüfen Sie, ob sich Papier in der Fixiereinheit gestaut hat.
| Drehen Sie den Hebel (C1) nach links, um die Verriegelung zu lösen. |
| Halten Sie den Hebel (C1) fest und ziehen Sie die Fixiereinheit heraus.  |
 | Wenn Papier im Eingangsbereich der Fixiereinheit gestaut ist, ziehen Sie es vorsichtig in Pfeilrichtung heraus.  |
 | Öffnen Sie die Führung (C3). |
 | Wenn Papier gestaut ist, ziehen Sie es vorsichtig in Pfeilrichtung heraus, während Sie die Führung (C3) mit der Hand offenhalten.  Wenn Sie die Führung (C3) loslassen, schließt sie sich. |
 | Öffnen Sie die Abdeckung (C4).  |
 | Wenn Papier gestaut ist, ziehen Sie es vorsichtig in Pfeilrichtung heraus.  |
 | Schließen Sie die Abdeckung (C4). |
 | Halten Sie den Hebel (C1) fest und schieben Sie die Fixiereinheit in das Gerät zurück. Beim Einschieben in die Fixiereinheit kann sich der von Ihnen festgehaltene Hebel (C1) bewegen, sodass er nach oben springt, dies ist jedoch keine Fehlfunktion. Schieben Sie die Einheit vollständig hinein und fahren Sie mit dem nächsten Schritt fort. |
 | Drehen Sie den Hebel (C1) zum Verriegeln nach rechts.  |
 | Schließen Sie den Hebel (B) der Kühleinheit. |
4
Überprüfen Sie, ob sich Papier in der oberen Einzugsführung gestaut hat.
| Öffnen Sie die Führung (D1).  |
| Wenn Papier gestaut ist, ziehen Sie es vorsichtig in Pfeilrichtung heraus.  |
| Schließen Sie die Führung (D1). |
5
Überprüfen Sie, ob sich Papier in der Glättungseinheit gestaut hat.
| Öffnen Sie den Hebel (D2).  |
| Wenn Papier gestaut ist, ziehen Sie es vorsichtig in Pfeilrichtung heraus.  |
| Schließen Sie den Hebel (D2). |
6
Überprüfen Sie, ob sich Papier in der umgekehrten Einzugsführung (rechts) gestaut hat.
| Öffnen Sie die Führung (E1).  |
| Wenn Papier gestaut ist, ziehen Sie es vorsichtig in Pfeilrichtung heraus.  |
| Schließen Sie die E1-Führung (E1). |
7
Überprüfen Sie, ob sich Papier in der umgekehrten oberen vertikalen Bahnführung (links) gestaut hat.
| Öffnen Sie die Führung (E2).  |
| Wenn Papier gestaut ist, ziehen Sie es vorsichtig in Pfeilrichtung heraus.  |
| Schließen Sie die Führung (E2). |
8
Überprüfen Sie, ob sich Papier in der Bahnführung (links) gestaut hat.
| Öffnen Sie die Führung (E3).  |
| Wenn Papier gestaut ist, ziehen Sie es vorsichtig in Pfeilrichtung heraus.  |
| Schließen Sie die Führung (E3). |
9
Überprüfen Sie, ob sich Papier in der Umkehrschicht (links) oder im doppelseitigen Umkehrbereich gestaut hat.
| Öffnen Sie die Führung (E4).  |
| Wenn sich Papier in der Umkehrschicht (links) gestaut hat, ziehen Sie es vorsichtig in Pfeilrichtung heraus.  |
| Wenn sich Papier im doppelseitigen Umkehrbereich gestaut hat, ziehen Sie es vorsichtig in Pfeilrichtung heraus.  |
| Schließen Sie die Führung (E4). |
10
Überprüfen Sie, ob sich Papier in der zweiseitigen Führung (rechts) gestaut hat.
| Öffnen Sie die Führung (F1).  |
| Drehen Sie den Knopf (F2) im Uhrzeigersinn.  |
| Wenn Papier gestaut ist, ziehen Sie es vorsichtig in Pfeilrichtung heraus.  |
| Schließen Sie die Führung (F1). |
11
Schließen Sie die vordere Abdeckung der Fixierstation in der Reihenfolge rechts und links.
Befolgen Sie die Anweisungen auf dem Bildschirm, um mit dem unterbrochenen Vorgang fortzufahren oder weitere Papierstaus zu beseitigen.
