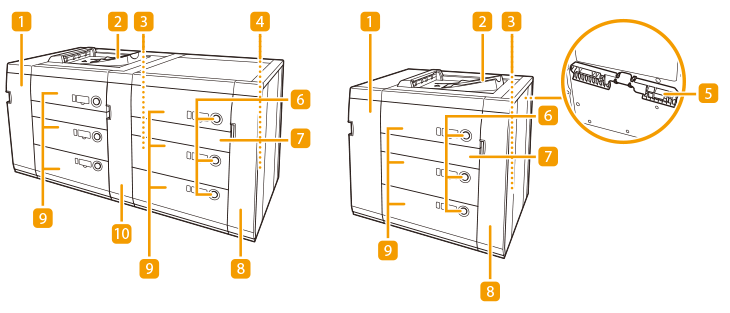

Deposito POD E/Módulo de Alimentación Opcional Secundario POD Deck-E

Tapa frontal (paso intermedio)

Bandeja de alivio

Interruptor de alimentación principal de Deposito POD E

Interruptor de alimentación principal de Módulo de Alimentación Opcional Secundario POD Deck-E

Accesorio de Alimentación de Separadores E

Botón de apertura

Tapa intermedia horizontal

Tapa frontal derecha

Depósito de papel

Tapa intermedia tándem

Asegúrese de conectar a tierra "Deposito POD E"/"Módulo de Alimentación Opcional Secundario POD Deck-E" antes de conectar la clavija de alimentación a la fuente de alimentación. Asegúrese también de quitar la clavija de alimentación de la fuente de alimentación antes de desconectar la toma de tierra. No coloque objetos pesados encima de "Deposito POD E"/"Módulo de Alimentación Opcional Secundario POD Deck-E". Podría causar daños. Al manipular el papel tenga cuidado de no cortarse con los bordes del papel.

Si el equipo está en modo de reposo, es posible que no pueda abrir el depósito de papel. En este caso, reactive el equipo y luego pulse el botón de abrir de "Deposito POD E"/"Módulo de Alimentación Opcional Secundario POD Deck-E".

Para obtener información sobre el gramaje básico y el tamaño del papel que se puede utilizar, consulte los elementos para "Deposito POD E" en Papel disponible.

Cargar papel en Deposito POD E

El elevador situado dentro del depósito de papel asciende y desciende automáticamente. Cuando cargue papel tenga cuidado con los dedos para evitar lesiones.

También aparece una pantalla indicando que cargue papel si el depósito de papel seleccionado no está totalmente introducido en el equipo. Asegúrese de que el depósito de papel esté correctamente instalado. No cargue en el depósito de papel los siguientes tipos de papel. Si lo hace, es posible que se produzcan atascos de papel. Papel muy curvado o arrugado Papel de paja fino Papel grueso (más de 500 g/m2) Papel fino (menos de 60 g/m2) Papel que se haya impreso utilizando una impresora de transferencia térmica El anverso de papel que se haya impreso utilizando una impresora de transferencia térmica Cuando no hay suficiente papel en el origen de papel, utilizar papel estucado con peso 90 g/m2 o inferior o papel sin estucar cuyo peso sea de 60 g/m2, puede ocasionar que el papel se arrugue o se doblen las esquinas. Evite utilizar el papel cuando [] aparezca para la cantidad de papel restante. Si el papel se arruga mientras se está alimentando en dirección vertical (retrato), alimente el papel en la dirección horizontal (apaisado). Asegúrese de separar bien las hojas de papel antes de colocarlas. Ponga especial atención en airear bien el papel fino, reciclado, pretaladrado, grueso, las transparencias, película transparente, película traslúcida y papeles de separadores antes de cargarlo. Si se agota el papel y se detiene la impresión mientras está imprimiendo con la configuración de grapas, no retire las hojas impresas a la espera de ser grapadas. (La impresión y la colocación de grapas se reanudarán cuando retire el atasco de papel.) No levante el elevador dentro de los depósitos de papel mientras la alimentación principal está activada, porque esto podría resultar en mal funcionamiento o daño del equipo. Si necesita levantar el elevador, por ejemplo, si deja caer objetos, desactive la alimentación principal con los depósitos de papel abiertos. Para consultar las instrucciones de apagado de la máquina, consulte Apagar el equipo.

Se requiere el "Accesorio de Alimentación de Separadores E" opcional para ajustar el papel de separadores en el depósito de papel. Puede cargar papel de tamaño personalizado si ambos lados del papel tienen una longitud de entre 182 mm y 487,7 mm y una anchura de entre 182 mm y 330,2 mm. No puede cargar papel de tamaño personalizado si alguno de los lados es más pequeño o más grande que los tamaños de papel que se pueden cargar. Si durante la impresión aparece un mensaje que indica que cargue papel, el resto de impresiones se harán automáticamente después de cargar el papel correcto. Si selecciona otro origen de papel, el resto de impresiones se harán después de pulsar <Aceptar>. Para cancelar la impresión, pulse <Cancelar>. Cuando cambie el papel para cargar en el "Deposito POD E" de papel normal a papel estucado, es posible que tenga que esperar un momento debido a que se requiere el control de temperatura del aire caliente que ventila el papel. Compruebe la Guía de manejo de papel y realice los ajustes adecuados para el papel a cargar en "Deposito POD E".

Para evitar lesiones, tenga cuidado con los dedos al cerrar el depósito de papel.

No cargue papel en el depósito de papel que ya haya sido impreso, ya que esto podría resultar en mal funcionamiento o daños del equipo. En las siguientes situaciones, ajuste las placas de cambio de tamaño para que coincidan con el tamaño del papel que esté cargando. Cambiar el tamaño de papel para el Deposito POD E Cuando cargue el papel en el depósito de papel por primera vez. Cuando cargue papel, los bordes de la pila de papel pueden curvarse en el depósito de papel o puede haber separaciones entre el borde del papel y las placas de cambio de tamaño, debido a que el tamaño del papel que esté cargando no coincide con el tamaño de papel al que están actualmente ajustadas las placas de cambio de tamaño. Al cargar papel en el depósito de papel, tenga cuidado de no dar un golpe fuerte al retenedor de la parte trasera, ya que podría provocar una avería o dañar el equipo. No golpee con fuerza el depósito de papel al abrirlo o cerrarlo, ya que esto puede provocar un mal funcionamiento, daños en la máquina o la desalineación de la imagen. No cargue papel incompatible en la "Deposito POD E". De hacerlo, podría causar que se atascara el papel. Papel disponible Si el papel está ondulado, debe enderezarse antes de cargarlo en el depósito de papel. No coloque nunca papel ni ningún otro artículo en la parte vacía del depósito de papel junto a la pila de papel, ya que el resultado podría ser una avería o daños en el equipo. Hay un ventilador de papel colocado dentro del "Deposito POD E". No inserte clips ni ningún otro objeto extraño en el puerto del ventilador. No podrá imprimir si carga papel por encima de la marca de límite de carga () o si el casete no se introduce totalmente en el depósito de papel. Asegúrese de que la altura de la pila de papel no supere la marca de límite de carga (). Compruebe siempre que la unidad del depósito de papel está bien colocada. Si la primera hoja emitida no puede ser enviada correctamente a la bandeja de salida, se recomienda colocar por adelantado una hoja en blanco del mismo tamaño o de tamaño superior al papel de salida en la bandeja de salida.

Al cargar papel en el depósito, asegúrese de que el tamaño configurado es el mismo que el del papel que se está cargando. Si las hubiera, siga las instrucciones incluidas en el paquete de papel sobre el lado de carga del papel. Al cargar papel en el depósito de papel, se imprimirá en la cara que queda hacia abajo. Si se producen problemas al imprimir, intente dar la vuelta a la pila de papel y vuelva a cargarla. No obstante, no se puede dar la vuelta al papel con relieve, papel tratado en una cara y papel impreso de forma diferente en el anverso y el reverso. Sustituya dicho papel por otro nuevo. Para más información acerca de la dirección de impresión en papel preimpreso (papel con logotipos o dibujos ya impresos), consulte Orientación del papel a cargar. Vuelva a poner el papel sobrante en su paquete original y guárdelo en un lugar seco alejado de la luz directa del sol. Si se agota el papel y se detiene la impresión, cargue una nueva pila de papel. La impresión se reiniciará una vez que esté colocada la pila nueva. Asegúrese de que ha cargado el papel correctamente en el área de la pila al abrir el depósito de papel. Si el papel no se carga correctamente o queda papel en el área de la pila, vuelva a cargarlo correctamente. Puede ocasionar que el papel se pliegue o que se produzcan atascos de papel.

Cambiar el tamaño de papel para el Deposito POD E

Pulse  (Configuración)  <Preferencias>  <Opciones de papel>  <Opciones de papel> y registre el tamaño de papel deseado.

1	Pulse el botón en el depósito de papel cuyo tamaño de papel desea cambiar y luego extraiga el depósito de papel.
2	Compruebe que el elevador interior baja hasta la posición de carga de papel.

1	Quite el bloqueo de la placa de cambio de tamaño.
2	Deslice la placa de cambio de tamaño hasta una posición que no pille el papel que esté colocando.

1	Establezca el papel del tamaño de destino a 10 mm de alto aproximadamente.
2	Deslice la placa de cambio de tamaño (delantera) y la placa de cambio de tamaño (trasera) para que coincidan con el tamaño del papel.

No cargue papel en el depósito de papel que ya haya sido impreso, ya que esto podría resultar en mal funcionamiento o daños del equipo. Al cargar papel en el depósito de papel, tenga cuidado de no dar un golpe fuerte al retenedor de la parte trasera, ya que podría provocar una avería o dañar el equipo. No golpee con fuerza el depósito de papel al abrirlo o cerrarlo, ya que esto puede provocar un mal funcionamiento, daños en la máquina o la desalineación de la imagen. Ajuste correctamente la placa de cambio de tamaño exterior, la placa de cambio de tamaño interior y el retén del borde posterior para evitar atascos de papel, impresiones con manchas o que se ensucie el interior del equipo. No cargue papel incompatible en la "Deposito POD E". De hacerlo, podría causar que se atascara el papel. Papel disponible Si el papel está ondulado, debe enderezarse antes de cargarlo en el depósito de papel. No coloque nunca papel ni ningún otro artículo en la parte vacía del depósito de papel junto a la pila de papel, ya que el resultado podría ser una avería o daños en el equipo. Hay un ventilador de papel colocado dentro del "Deposito POD E". No inserte clips ni ningún otro objeto extraño en el puerto del ventilador. No podrá imprimir si carga papel por encima de la marca de límite de carga () o si el casete no se introduce totalmente en la unidad del depósito de papel. Asegúrese de que la altura de la pila de papel no supere la marca de límite de carga (). Compruebe siempre que la unidad del depósito de papel está bien colocada. Si la primera hoja emitida no puede ser enviada correctamente a la bandeja de salida, se recomienda colocar por adelantado una hoja en blanco del mismo tamaño o de tamaño superior al papel de salida en la bandeja de salida.

Si en el paquete de papel figuran instrucciones sobre la cara del papel que se debe cargar, siga dichas instrucciones. Al cargar papel en la "Deposito POD E", se imprimirá en la cara que queda hacia abajo. Si se producen problemas, como por ejemplo mala calidad de impresión o atascos de papel, intente dar la vuelta a la pila de papel y vuelva a cargarla. No obstante, no se puede dar la vuelta al papel con relieve, el papel tratado en una cara ni el papel ya impreso. Cambie a otro papel. Cuando cargue papel,cerciórese de que la altura de la pila de papel no sobrepase 20 mm. Si la altura de la pila de papel sobrepasase 20 mm, los bordes de la pila de papel podrían curvarse o arrugarse, lo que podría resultar en mala calidad de impresión.

Carga de sobres en Deposito POD E

Tipo de sobre disponible y límite de carga

Pulse  (Configuración)  <Preferencias>  <Opciones de papel>  <Opciones de papel> y registre el tamaño de papel deseado.

Dirección de alimentación de sobres

Si está utilizando Kakugata 2

*1 Dirección de alimentación *2 Lado de impresión hacia abajo

No cargue papel en el depósito de papel que ya haya sido impreso, ya que esto podría resultar en mal funcionamiento o daños del equipo. Los sobres que estén curvados se deben enderezar antes de cargarlos en el depósito de papel. Compruebe siempre que el depósito de papel está bien colocado. No ponga papel u otros objetos en la parte vacía del depósito de papel. Si lo hace, es posible que se produzcan atascos de papel.
