Anpassen der Vorderkantenausrichtung des Bilds

Wenn das Druckbild auf dem Ausgabepapier in Einzugsrichtung nach hinten und vorne aus der richtigen Position verschoben ist, kann das falsch ausgerichtete Bild korrigiert werden, indem der Rand an der Vorderkante des Papiers angepasst wird.
Sie können die Einstellung auch mit Hilfe des Richtblatts oder der Testseite vornehmen.
- Wenn Sie über den Einzug scannen Einstellung der Bildposition mithilfe der Testseite (bei Verwendung eines Einzugs)
- Wenn Sie über das Vorlagenglas scannen Anpassen der Bildposition mithilfe des Richtblatts (bei Verwendung des Vorlagenglases)
1
Drücken Sie <Ändern> für <Bildposition justieren>.
2
Drücken Sie <Scanner nicht verwenden> oder <Manuell justieren>.
Dieser Vorgang ist nicht erforderlich, wenn die optionalen "Duplex Scanner + Originaleinzug D-ADF P" und "Sensing Unit B" nicht angebracht sind.
Wenn Sie die Differenz zur gemessenen Länge der Testseite eingeben:
Drucken Sie eine Bannertestseite aus, um die Bildposition auf langen Papierbögen anzupassen. Die Einstellung kann effizienter vorgenommen werden als mit der mit <Ausgabe Testseite> unter <Bildposition justieren> ausgedruckten Testseite. (Die Bannertestseite ist im Online-Handbuch verfügbar.)
Drücken Sie <Ausgabe Testseite>.
Geben Sie die Zahl der zu erstellenden Testseiten ein und drücken Sie <Weiter>.
Wenn die Bildposition stark variiert, kann die Genauigkeit der Korrektur verbessert werden, indem mehrere Testseiten gedruckt werden und ein Durchschnitt für die gemessene Länge genommen wird.
Wählen Sie eine Papierzufuhr aus, in die ein anwenderdefinierter Papiertyp eingelegt ist, und drücken Sie <Druckstart>.
Die Testseite wird gedruckt.

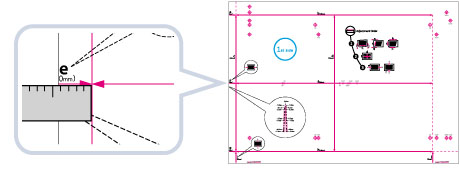

Kehren Sie zum Bildschirm <Bildposition justieren> zurück und messen Sie die Länge 'e' auf der Vorder- und Rückseite der gedruckten Testseite.
Standardformat

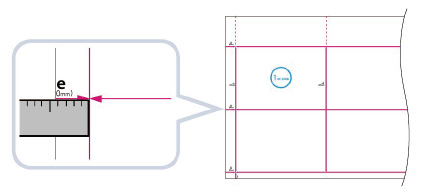

Banner
Standardwert: 'e' = 20,0 mm
Geben Sie den Unterschied in der Länge zwischen dem gemessenen Wert von 'e' und dem Standardwert (20 mm) für die Vorder- und Rückseiten ein.
Beispiel: Wenn die gemessene Länge von 'e' 21,0 mm beträgt, geben Sie -1,0 mm für <Ausr. fhrd. Kante (e)> ein.
Beispiel: Wenn die gemessene Länge von 'e' 19,0 mm beträgt, geben Sie +1,0 mm für <Ausr. fhrd. Kante (e)> ein.
Die Differenz von 1,0 mm zwischen der gemessenen Länge und dem Standardwert wird korrigiert.
Drücken Sie <OK>.
Falls erforderlich, drucken Sie die Testseite erneut aus, um das Ausmaß der Korrektur zu überprüfen.
Wenn Sie die Position mit beliebigen Druckbildern korrigieren:
Überprüfen Sie die Bildposition auf dem Ausgabepapier.
* Einzugrichtung
Messen Sie die Länge von 'e', die den Abstand zwischen der Vorderkante des Druckbereichs zur Vorderkante des Papiers darstellt, und geben Sie die Differenz zum Standardwert (20 mm) ein.
Beispiel: Wenn die gemessene Länge von 'e' 21,5 mm beträgt, geben Sie -1,5 mm für <Ausr. fhrd. Kante (e)> ein.
Beispiel: Wenn die gemessene Länge von 'e' 18,5 mm beträgt, geben Sie +1,5 mm für <Ausr. fhrd. Kante (e)> ein.
Die Differenz von 1,5 mm zwischen der gemessenen Länge und dem Standardwert wird korrigiert.
Drücken Sie <OK>.
Drucken Sie das Papier bei Bedarf erneut aus und prüfen Sie das Ergebnis der Korrektur.
Wenn Sie den Bildschirm erneut aufrufen, nachdem Sie ihn durch Druck auf <OK> geschlossen haben, sind die Werte auf dem Bildschirm auf '0' zurückgesetzt. Der angepasste Wert ist trotzdem weiterhin in jedem Gesamtfeld gültig. Wenn Sie den Schritt wiederholen, prüfen Sie die Länge von 'e' auf der neuen Testseite und geben Sie den neuen Wert ein.
Um den akkumulierten Wert wiederherzustellen, drücken Sie <Init. Einstell. wiederherst.>.
Sie können auch die Bildposition korrigieren, indem Sie den Wert der unten gezeigten Registermarken verwenden. Prüfen Sie, ob die Mittenlinie der Registermarke und die Kante der Testseite ausgerichtet sind, und passen Sie die Bildposition wie folgt an:
Wenn die Mittellinie der Registermarke mit der Kante der Testseite genau überlappt, muss keine Anpassung vorgenommen werden.
Wenn die Mittellinie der Registermarke außerhalb der Kante der Testseite liegt (die Mittellinie der Registermarke wird NICHT gedruckt), prüfen Sie, welche Nummer der Registermarke am nächsten an der Testseiten-Linie liegt und geben Sie den positiven Wert ein.
Wenn die Mittellinie der Registermarke innerhalb der Kante der Testseite liegt, prüfen Sie, welche Nummer der Registermarke am nächsten an der Testseiten-Linie liegt und geben Sie den negativen Wert ein.
Mittellinie der Registermarke ist außerhalb der Kante der Testseite
Mittellinie der Registermarke überlappt die Kante der Testseite genau
Mittellinie der Registermarke ist innerhalb der Kante der Testseite

Geben Sie "+ 4" zur Anpassung ein

Richtig eingestellt

Geben Sie "- 6" zur Anpassung ein
951C-08C
