Verzerrung korrigieren (Trapez)

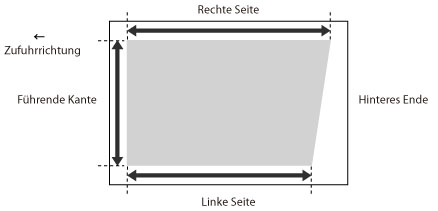

Mit dieser Einstellung können Sie die Bildform korrigieren, indem Sie die Länge der rechten und linken Seite des Druckbereichs angleichen, wenn das Bild wie ein Trapez gedruckt wird.


Sie können die Einstellung auch mit Hilfe des Richtblatts oder der Testseite vornehmen. - Wenn Sie über den Einzug scannen Einstellung der Bildposition mithilfe der Testseite (bei Verwendung eines Einzugs) - Wenn Sie über das Vorlagenglas scannen Anpassen der Bildposition mithilfe des Richtblatts (bei Verwendung des Vorlagenglases)

Drücken Sie <Ändern> für <Bildposition justieren>.

Drücken Sie <Scanner nicht verwenden> oder <Manuell justieren>.

Dieser Vorgang ist nicht erforderlich, wenn die optionalen "Duplex Scanner + Originaleinzug D-ADF P" und "Sensing Unit B" nicht angebracht sind.

Drücken Sie <Details einstellen>

<Verform.korr. (Trapez)>.

Wenn Sie die manuell auf der Testseite gemessenen Werte eingeben möchten:


Drucken Sie eine Bannertestseite aus, um die Bildposition auf langen Papierbögen anzupassen. Die Einstellung kann effizienter vorgenommen werden als mit der mit <Ausgabe Testseite> unter <Verzerrung korrigieren (trapezförmig)> ausgedruckten Testseite. (Die Bannertestseite ist im Online-Handbuch verfügbar.)

Drücken Sie <Ausgabe Testseite>.

Geben Sie die Zahl der zu erstellenden Testseiten ein und drücken Sie <Weiter>.


Wenn die Bildposition stark variiert, kann die Genauigkeit der Korrektur verbessert werden, indem mehrere Testseiten gedruckt werden und ein Durchschnitt für die gemessene Länge genommen wird.

Wählen Sie eine Papierzufuhr aus, die ein anwenderdefiniertes Papierformat enthält, und drücken Sie <Druckstart>.

Die Testseite wird gedruckt.

Messen Sie die Länge von 'b' und 'h' auf der Testseite.

Die Marke 'b' ist an der rechten Seite und die Marke 'h' an der linken Seite in Einzugsrichtung aufgedruckt.

Standardformat	Banner

Beispiel: 'b' = 360,0 mm und 'h' = 355,5 mm

Kehren Sie zum Bildschirm <Verzerrung korrigieren (trapezförmig)> zurück und geben Sie die gemessene Länge von <b> und <h> für die Vorder- und Rückseite ein.

Mit den folgenden zwei Zahlenwerten und "c = 250,0" passt das Gerät die Länge zum Korrigieren der Verzerrungen im Druckbereich an.

<b>:	Geben Sie die gemessene Länge der Markierung 'b' auf der Testseite (bei Bannern: die gemessene Länge von 'b', die der hinteren Kante des Papiers am nächsten ist) ein.
<h>:	Geben Sie die gemessene Länge der Markierung 'h' auf der Testseite (bei Bannern: die gemessene Länge von 'h', die der hinteren Kante des Papiers am nächsten ist) ein.

Geben Sie entsprechend dem Beispiel 360,0 für <b> und 355,5 für <h> ein.

Die Differenz zwischen 'b' und 'h' (0,5 mm) wird korrigiert.

Drücken Sie <OK>.

Drucken Sie nach Bedarf noch einmal eine Testseite und überprüfen Sie die Bildposition. Wenn Sie weitere Anpassungen vornehmen müssen, wiederholen Sie die obigen Schritte.

Wenn Sie die Position mit beliebigen Druckbildern korrigieren:

Überprüfen Sie die Bildposition auf dem Ausgabepapier.

Beispiel: 'c' = 200,0 mm, 'b' = 300,0 mm und 'h' = 299,5 mm

Messen Sie die folgende Länge auf dem Ausgabepapier und geben Sie die gemessene Länge ein.

Mit den folgenden drei Zahlenwerten passt das Gerät die Längen so an, dass der verzerrte Druckbereich korrigiert werden kann.

<c>:	Geben Sie den gemessenen Wert von der linken Vorderkante des Druckbereichs zur rechten Vorderkante des Druckbereichs ein.
<b>:	Geben Sie die Länge ein, die Sie von der rechten Vorderkante des Druckbereichs bis zur rechten Hinterkante des Druckbereichs gemessen haben.
<h>:	Geben Sie die Länge ein, die Sie von der linken Vorderkante des Druckbereichs bis zur linken Hinterkante des Druckbereichs gemessen haben.

Geben Sie entsprechend dem Beispiel 200,0 für <c>, 300,0 für <b> und 299,5 für <h> ein.

Die Differenz zwischen 'b' und 'h' (0,5 mm) wird korrigiert.

Drücken Sie <OK>.

Drucken Sie nach Bedarf noch einmal eine Testseite und überprüfen Sie die Bildposition. Wenn Sie weitere Anpassungen vornehmen müssen, wiederholen Sie die obigen Schritte.

Drücken Sie <OK>

<OK>.


Um den akkumulierten Wert wiederherzustellen, drücken Sie <Init. Einstell. wiederherst.>.
