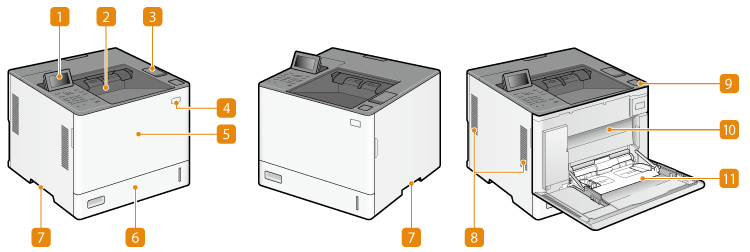

Parte frontal
Painel de controle
O painel de controle consiste em teclas numéricas, um visor, indicadores de status, etc. Você pode executar todas as operações e especificar configurações a partir do painel de controle.
Bandeja de saída
O papel impresso é encaminhado para a bandeja de saída.
Porta de memória USB (lado superior da unidade principal)
Abra a tampa para conectar dispositivos, como um dispositivo de memória USB, à máquina. Conectando um dispositivo de memória USB
A máquina pode fornecer uma potência máxima de 5 V 500 mA. Conectar um dispositivo que requer mais energia pode danificar a máquina.
Não conecte um leitor de cartão inteligente IC a esta porta. Conecte-o à porta localizada na parte traseira da máquina, que serve para conectar dispositivos USB.
Alguns tipos de mídias de memória podem não salvar os dados corretamente.
A porta USB (lado superior da unidade principal) tem suporte para USB 2.0.
Interruptor de alimentação
Pressione o interruptor de alimentação para ligar (ON) ou desligar (OFF) a máquina.
Tampa frontal da unidade principal
Abra a tampa frontal quando usar a bandeja multifuncional. Substituindo o cartucho de toner
Gaveta para papel
Carregue o tipo de papel que você usa frequentemente na gaveta para papel.
Alças de elevação
Segure nas alças de elevação para carregar a máquina.
Ranhura de ventilação
O ar interno da máquina é ventilado para o resfriamento do interior da máquina. Observe que posicionar objetos à frente das ranhuras de ventilação impede a ventilação.
Botão para abrir tampa de troca do toner
Pressione este botão para abrir a tampa de substituição do toner.
Tampa de troca do toner
Abra a tampa ao substituir o cartucho de toner.
Bandeja multifuncional
Carregue o papel na bandeja multifuncional quando quiser temporariamente utilizar um tipo de papel diferente daquele carregado na gaveta para papel.
Conectando um dispositivo de memória USB
Você pode conectar um dispositivo de memória USB à porta USB localizada no lado superior da máquina e imprimir dados diretamente do dispositivo de memória USB.
 |
Certifique-se de que o dispositivo de memória USB está orientado apropriadamente quando o conectar à máquina. Se não está conectado apropriadamente, ele pode causar mal funcionamento no dispositivo ou na máquina. Certifique-se de seguir o procedimento apropriado ao remover o dispositivo de memória USB. Inserindo/Removendo uma Mídia de Memória A não observância destes requisitos pode causar mau funcionamento no dispositivo de memória USB ou na máquina. Você pode usar um dispositivo de memória USB com um sistema de arquivos FAT32 (até 32 GB) ou exFAT (até 2 TB). |
 |
Dispositivos e usos não suportadosMídias de memória com funções de segurança A mídia de memória não atende às especificações USB Leitores de cartão de memória conectados por USB Conectando mídias de memória por um cabo de extensão Conectando mídias de memória por hub USB |
