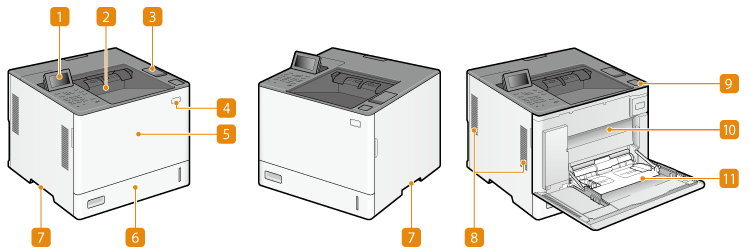

Lato anteriore
Pannello di controllo
Il pannello comandi è composto da tasti numerici, display, indicatori di stato, ecc. Il pannello comandi consente di eseguire tutte le operazioni e impostazioni specifiche.
Vassoio di consegna
I fogli stampati escono sul vassoio di consegna.
Porta memoria USB (lato superiore dell’unità principale)
Aprire il coperchio per collegare alla macchina dispositivi come una periferica di memoria USB. Collegamento di un dispositivo di memoria USB
La macchina può erogare una potenza massima di 5 V 500 mA. Il collegamento di un dispositivo che richiede una potenza maggiore può danneggiare la macchina.
Non collegare un lettore di schede IC a questa porta. Collegarlo alla porta sul lato posteriore della macchina, che serve per collegare un dispositivo USB.
Alcuni tipi di supporti di memoria potrebbero non essere in grado di salvare i dati correttamente.
La porta USB (lato superiore dell’unità principale) supporta USB 2.0.
Interruttore di alimentazione
Premere l’interruttore di alimentazione per accendere o spegnere la macchina.
Coperchio anteriore dell’unità principale
Aprire il coperchio anteriore quando si utilizza il vassoio multiuso. Sostituzione della cartuccia del toner
Cassetto carta
Caricare nel cassetto il tipo di carta comunemente utilizzata.
Maniglie di sollevamento
Per trasportare la macchina utilizzare le maniglie di sollevamento.
Presa d’aria
L'aria all'interno della macchina viene estratta per consentire il raffreddamento. Tenere presente che eventuali oggetti posti davanti alle prese d'aria impediranno la corretta ventilazione.
Pulsante di apertura del coperchio per la sostituzione del toner
Premere questo pulsante per aprire il coperchio di sostituzione del toner.
Coperchio per la sostituzione del toner
Aprire questo coperchio quando si sostituisce la cartuccia del toner.
Vassoio multiuso
Caricare la carta nel vassoio multiuso quando si desidera utilizzare temporaneamente un tipo di carta diverso da quello caricato nel cassetto.

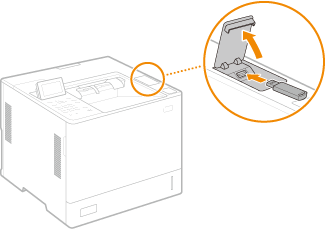

Collegamento di un dispositivo di memoria USB
È possibile collegare una periferica di memoria USB alla porta USB posizionata sul lato superiore della macchina e stampare direttamente i dati dalla periferica di memoria USB.
 |
Verificare che il dispositivo di memoria USB sia orientato correttamente quando lo si collega alla macchina. Se non viene collegato correttamente, il dispositivo di memoria USB o la macchina potrebbe funzionare non correttamente. Seguire la corretta procedura di rimozione del dispositivo di memoria USB. Inserimento/rimozione di un supporto di memoria La mancata osservanza di queste istruzioni può causare il malfunzionamento del dispositivo di memoria USB o della macchina. È possibile utilizzare un dispositivo di memoria USB con un file system FAT32 (fino a 32 GB) o exFAT (fino a 2 TB). |
 |
Dispositivi e tipi di impiego non supportatiSupporti di memoria con funzioni di protezione Supporti di memoria che non soddisfano le specifiche USB Lettori di schede di memoria collegati tramite USB Collegamento dei supporti di memoria tramite cavo di prolunga Collegamento dei supporti di memoria tramite un hub USB |
