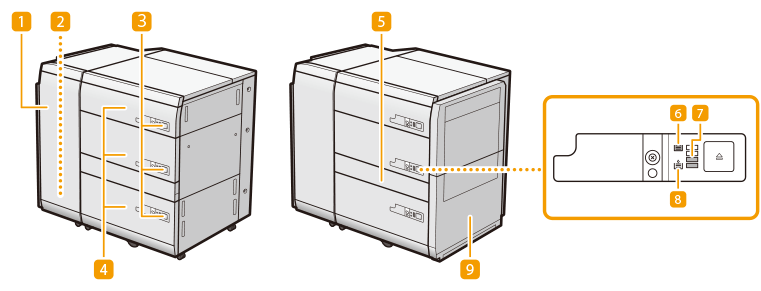

POD Deck-F/POD Deck-F + Path Kit

Si la "POD Deck-F" està instal·lada, pot proporcionar tres orígens del paper addicionals. Si la "POD Deck-F" secundària està instal·lada mitjançant la "POD Deck Path Kit-A,” opcional, pot proporcionar un total de sis orígens de paper addicionals.
Els dipòsits superior i central admeten cadascun un màxim de 1.500 fulls de paper (80 g/m2) i el dipòsit inferior del "POD Deck-F" admet fins a 2.000 fulls de paper (80 g/m2) ús.
També podeu connectar la "POD Deck Lite XL-A," la "POD Deck Lite-C" o la "Stack Bypass-D" a l'equip mitjançant la .POD Deck Path Kit-A opcional.

Tapa davantera (alimentació intermèdia)

Obriu-la quan es produeixi un encallament de paper. Encallaments de paper a POD Deck-F(Opcional)

Safata d'escapament

El paper s'imprimeix a la safata d'escapament si l'equip detecta alimentació diversos fulls.

Botó d'obertura

Permet obrir el dipòsit de paper, com quan cal carregar paper.

Dipòsit de paper

Carregueu paper. Càrrega de paper al POD Deck-F

Cobertura de la ruta

Obriu aquesta tapa per treure el paper encallat. Encallaments de paper a POD Deck-F(Opcional)

*Aquesta cobertura no s’obre si no s’ha connectat el "POD Deck Path Kit-A" opcional.

Icona de paper carregat

S'encén quan hi ha paper carregat al dipòsit de paper.

Paper restant

Mostra el paper restant al dipòsit de paper en increments del 25 %.

Icona d'alimentació del paper

S’encén quan cal carregar el dipòsit de paper.

POD Deck Path Kit-A

Utilitzeu el "POD Deck Path Kit-A" per instal·lar orígens de paper addicionals a "POD Deck-F."


Assegureu-vos de connectar la "POD Deck-F" a terra abans de connectar l'endoll a l'alimentació elèctrica. A més, assegureu-vos de desendollar l'endoll de l'alimentació elèctrica abans de desconnectar la connexió a terra. No col·loqueu objectes pesats sobre la "POD Deck-F". Es podria malmetre l'equip. Quan carregueu paper aneu amb compte de no tallar-vos amb les vores del paper.


Si l'equip es troba en mode de repòs, és possible que no pugueu obrir el dipòsit de paper. En aquest cas, reactiveu l'equip i, a continuació, premeu el botó d'obertura del "POD Deck-F". Si s'utilitza paper estucat fi per imprimir, es pot arrugar segons els últims treballs d'impressió que s'hagin realitzat. En aquest cas, manteniu obert el dipòsit de paper durant uns 10 minuts per reduir la temperatura del dipòsit de paper i, a continuació, torneu a imprimir.

Si l'equip es troba en mode de repòs, és possible que no pugueu obrir el dipòsit de paper. En aquest cas, reactiveu l'equip i, a continuació, premeu el botó d'obertura del "POD Deck-F".

Si s'utilitza paper estucat fi per imprimir, es pot arrugar segons els últims treballs d'impressió que s'hagin realitzat. En aquest cas, manteniu obert el dipòsit de paper durant uns 10 minuts per reduir la temperatura del dipòsit de paper i, a continuació, torneu a imprimir.


Per a més informació sobre el gramatge i la mida del paper que podeu fer servir, vegeu els temes sobre la "POD Deck-F" a Paper admès.

Càrrega de paper al POD Deck-F


L'elevador interior dels dipòsits de paper puja i baixa automàticament. Per evitar accidents, tingueu cura amb els dits en carregar paper.


Si s'esgota el paper i la impressió s'atura quan s'està imprimint amb l'opció de grapar, no traieu els fulls impresos pendents de ser grapats. (Les operacions d'impressió i de grapat es reprenen un cop eliminat l'encallament de paper.) Si necessiteu apujar l'elevador (per exemple, si cauen objectes dintre del dipòsit de paper), no l'aixequeu més de 50 mm ni en diagonal, ja que es pot produir un error de funcionament o es pot fer malbé l'equip. No aixequeu l'elevador que hi ha als dipòsits de paper mentre l'equip estigui engegat, ja que es pot produir un error de funcionament o l'equip es pot fer malbé. Si heu d'apujar l'elevador, per exemple, si cauen objectes, apagueu l'alimentació principal amb els dipòsits de paper oberts. Per conèixer les instruccions per apagar l'equip, vegeu Apagar l'equip.

Si s'esgota el paper i la impressió s'atura quan s'està imprimint amb l'opció de grapar, no traieu els fulls impresos pendents de ser grapats. (Les operacions d'impressió i de grapat es reprenen un cop eliminat l'encallament de paper.)

Si necessiteu apujar l'elevador (per exemple, si cauen objectes dintre del dipòsit de paper), no l'aixequeu més de 50 mm ni en diagonal, ja que es pot produir un error de funcionament o es pot fer malbé l'equip.

No aixequeu l'elevador que hi ha als dipòsits de paper mentre l'equip estigui engegat, ja que es pot produir un error de funcionament o l'equip es pot fer malbé. Si heu d'apujar l'elevador, per exemple, si cauen objectes, apagueu l'alimentació principal amb els dipòsits de paper oberts. Per conèixer les instruccions per apagar l'equip, vegeu Apagar l'equip.


Podeu carregar paper de mida personalitzada si les dues cares del paper estan entre 182 mm i 487,7 mm de longitud i entre 139,7 mm i 330,2 mm d'amplada. No es pot carregar paper de mida personalitzada si una de les cares és més petita o més gran que les mides de paper indicades anteriorment. Si durant la impressió apareix un missatge que indica que carregueu paper, les impressions pendents es faran automàticament un cop carregat el paper correcte. Si seleccioneu un altre origen de paper, la resta d'impressions es faran després de prémer <Bé>. Per cancel·lar la impressió, premeu <Cancel·lar>. Vegeu la Guia de Manipulació de Mitjans Especialistes i establiu les opcions adequades per al paper que s'ha de carregar al "POD Deck-F". Quan no utilitzeu l’accessori d'alimentació de separadors, guardeu-lo en un lloc segur i no el perdeu.

Podeu carregar paper de mida personalitzada si les dues cares del paper estan entre 182 mm i 487,7 mm de longitud i entre 139,7 mm i 330,2 mm d'amplada. No es pot carregar paper de mida personalitzada si una de les cares és més petita o més gran que les mides de paper indicades anteriorment.

Si durant la impressió apareix un missatge que indica que carregueu paper, les impressions pendents es faran automàticament un cop carregat el paper correcte. Si seleccioneu un altre origen de paper, la resta d'impressions es faran després de prémer <Bé>.

Per cancel·lar la impressió, premeu <Cancel·lar>.

Vegeu la Guia de Manipulació de Mitjans Especialistes i establiu les opcions adequades per al paper que s'ha de carregar al "POD Deck-F".

Quan no utilitzeu l’accessori d'alimentació de separadors, guardeu-lo en un lloc segur i no el perdeu.

Obriu el dipòsit de paper.

1	Premeu el botó d'obertura.
2	Obriu el dipòsit de paper. L'elevador interior baixa automàticament fins a la posició de càrrega de paper.

Quan es carreguen separadors

Retireu el joc d'accessoris d'alimentació de separadors.

És possible que el dipòsit trigui una estona a obrir-se tot i que premeu el botó d'obertura.

Prepareu el paper a carregar.

Airegeu les quatre vores dels fulls uns quants cops i, a continuació, alineeu-les vores per facilitar-ne l'alimentació.

Per obtenir impressions d'alta qualitat, feu servir paper homologat per Canon.

Abans de carregar el paper, airegeu els fulls uns quants cops i, a continuació, alineeu les vores del paper per facilitar l'alimentació.

Carregueu el paper.

Col·loqueu el paper contra el lateral esquerre del dipòsit de paper.

Quan carregueu separadors

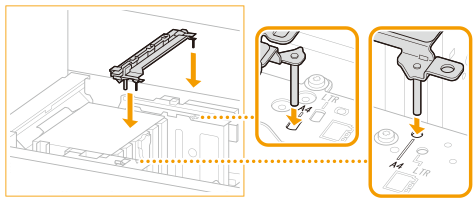

Definiu el conjunt d’accessoris d'alimentació de separadors segons la mida del separador carregat.

Assegureu-vos de comprovar les marques i col·loqueu l’accessori d'alimentació de separadors a la posició que correspongui amb la mida del paper.

Carregar una pila de paper gruixut pot causar problemes d'impressió a causa de la vora de paper doblegada o corbada. Carregueu el paper en piles no més gruixudes de 20 mm.

Quan carregueu paper amb una marca de logotip, pareu atenció a l'orientació de càrrega. Càrrega de paper preimprès a POD Deck-F

Quan carregueu separadors, feu-ho en l'ordre normal amb els separadors a la vora contrària a la direcció d'alimentació.

Introduïu suaument el dipòsit de paper cap a l'interior de l'equip fins que quedi totalment tancat.

L'elevador interior puja automàticament i prepara el dipòsit per imprimir el paper.


Per evitar accidents, tingueu cura amb els dits en tancar el dipòsit de paper.


En les situacions següents, ajusteu les plaques de canvi de mida perquè coincideixin amb la mida del paper que es carregui. Canvi de la mida de paper per al POD Deck-F Quan carregueu paper al dipòsit de paper per primer cop. Quan carregueu paper i les vores de la pila de paper es poden corbar a la pila de paper o hi ha buits entre la vora del paper i les plaques de canvi de la mida, perquè la mida del paper que es carrega no coincideix amb la mida de paper a la qual estan ajustades actualment les plaques de canvi de mida. Quan carregueu paper al dipòsit, no pegueu un cop fort al retenidor de la vora posterior, ja que podríeu fer malbé l'equip o causar un error de funcionament. Quan obriu/tanqueu el dipòsit de paper, no pegueu un cop fort al dipòsit de paper, ja que podríeu fer malbé l'equip o causar un error de funcionament. No carregueu paper incompatible al "POD Deck-F". Fer-ho pot produir encallaments de paper. Paper admès Cal aplanar el paper corbat abans de carregar-lo al dipòsit de paper. No col·loqueu mai paper ni cap altre objecte a la part buida de la unitat del dipòsit de paper situada al costat de la pila, ja que es pot produir un error de funcionament o l'equip es pot fer malbé. Hi ha un injector d'aire instal·lat a l'interior de la "POD Deck-F". No inseriu clips ni altres objectes externs al port de l'injector. No podreu fer còpies ni imprimir si carregueu paper per sobre de la marca del límit de càrrega () o si el calaix no s'introdueix del tot al dipòsit de paper. Assegureu-vos que l'alçada de la pila de paper no superi l'indicador de límit de càrrega (). Comproveu sempre que el dipòsit de paper estigui al seu lloc. Si el primer full imprès no es pot imprimir bé a la safata de sortida, es recomana col·locar primer un full en blanc de la mateixa mida o més gros que el paper d'impressió a la safata de sortida.

En les situacions següents, ajusteu les plaques de canvi de mida perquè coincideixin amb la mida del paper que es carregui. Canvi de la mida de paper per al POD Deck-F

Quan carregueu paper al dipòsit de paper per primer cop.

Quan carregueu paper i les vores de la pila de paper es poden corbar a la pila de paper o hi ha buits entre la vora del paper i les plaques de canvi de la mida, perquè la mida del paper que es carrega no coincideix amb la mida de paper a la qual estan ajustades actualment les plaques de canvi de mida.

Quan carregueu paper al dipòsit, no pegueu un cop fort al retenidor de la vora posterior, ja que podríeu fer malbé l'equip o causar un error de funcionament.

Quan obriu/tanqueu el dipòsit de paper, no pegueu un cop fort al dipòsit de paper, ja que podríeu fer malbé l'equip o causar un error de funcionament.

No carregueu paper incompatible al "POD Deck-F". Fer-ho pot produir encallaments de paper. Paper admès

Cal aplanar el paper corbat abans de carregar-lo al dipòsit de paper.

No col·loqueu mai paper ni cap altre objecte a la part buida de la unitat del dipòsit de paper situada al costat de la pila, ja que es pot produir un error de funcionament o l'equip es pot fer malbé.

Hi ha un injector d'aire instal·lat a l'interior de la "POD Deck-F". No inseriu clips ni altres objectes externs al port de l'injector.

No podreu fer còpies ni imprimir si carregueu paper per sobre de la marca del límit de càrrega (

) o si el calaix no s'introdueix del tot al dipòsit de paper.

Assegureu-vos que l'alçada de la pila de paper no superi l'indicador de límit de càrrega (

Comproveu sempre que el dipòsit de paper estigui al seu lloc.

Si el primer full imprès no es pot imprimir bé a la safata de sortida, es recomana col·locar primer un full en blanc de la mateixa mida o més gros que el paper d'impressió a la safata de sortida.


En carregar el paper, assegureu-vos que l'ajust de la mida del paper del dipòsit coincideix amb la mida del paper que voleu carregar. Carregueu el paper per sota dels rodets del retenidor de la vora posterior. Quan carregueu paper, assegureu-vos que l'alçada de la pila de paper no sobrepassi els 20 mm. Si se sobrepassa aquesta mida, les vores de la pila de paper es poden corbar o arrugar i la impressió final pot ser de mala qualitat. Si al paquet del paper hi ha instruccions sobre la cara del paper que s'ha de carregar, seguiu-les. Quan es carrega paper al dipòsit de paper, la cara que queda cap amunt és la que s'imprimeix. Si hi ha problemes en imprimir, proveu de donar la volta al paper i de carregar-lo una altra vegada. Tanmateix, el paper gofrat, el paper estucat per una cara i el paper imprès de manera diferent l'anvers i al revers no es poden girar. Substituïu el paper amb nou paper. Per a més informació sobre la direcció d'impressió en paper preimprès (paper amb logotips i dibuixos ja impresos), vegeu Orientació del paper que es carregarà. Torneu a col·locar el paper restant al paquet original i deseu-lo en un lloc sec i allunyat de la llum directa del sol. Si el paper s'acaba i la impressió s'atura, col·loqueu més paper. La impressió es reprendrà tan bon punt es col·loqui més paper. Assegureu-vos que heu carregat el paper de forma correcta a l’àrea d'apilament quan obriu el dipòsit de paper. Si el paper no s’ha carregat de forma correcta o es queda a l’àrea d'apilament, carregueu el paper bé un altra vegada. Pot arrugar el paper o poder ocórrer encallament de paper.

En carregar el paper, assegureu-vos que l'ajust de la mida del paper del dipòsit coincideix amb la mida del paper que voleu carregar.

Carregueu el paper per sota dels rodets del retenidor de la vora posterior.

Quan carregueu paper, assegureu-vos que l'alçada de la pila de paper no sobrepassi els 20 mm. Si se sobrepassa aquesta mida, les vores de la pila de paper es poden corbar o arrugar i la impressió final pot ser de mala qualitat.

Si al paquet del paper hi ha instruccions sobre la cara del paper que s'ha de carregar, seguiu-les.

Quan es carrega paper al dipòsit de paper, la cara que queda cap amunt és la que s'imprimeix.

Si hi ha problemes en imprimir, proveu de donar la volta al paper i de carregar-lo una altra vegada. Tanmateix, el paper gofrat, el paper estucat per una cara i el paper imprès de manera diferent l'anvers i al revers no es poden girar. Substituïu el paper amb nou paper.

Per a més informació sobre la direcció d'impressió en paper preimprès (paper amb logotips i dibuixos ja impresos), vegeu Orientació del paper que es carregarà.

Torneu a col·locar el paper restant al paquet original i deseu-lo en un lloc sec i allunyat de la llum directa del sol.

Si el paper s'acaba i la impressió s'atura, col·loqueu més paper. La impressió es reprendrà tan bon punt es col·loqui més paper.

Assegureu-vos que heu carregat el paper de forma correcta a l’àrea d'apilament quan obriu el dipòsit de paper. Si el paper no s’ha carregat de forma correcta o es queda a l’àrea d'apilament, carregueu el paper bé un altra vegada. Pot arrugar el paper o poder ocórrer encallament de paper.

Canvi de la mida de paper per al POD Deck-F

Premeu

<Preferències>

<Opcions de paper> i deseu la mida de paper que voleu.

Quan carregueu paper de mida estàndard, la mida de paper es detecta automàticament.

Si voleu carregar paper de mida lliure, vegeu Especificació de la mida i el tipus de paper del calaix de paper i deseu la mida del paper.

Obriu el dipòsit de paper.

1	Premeu el botó d'obertura.
2	Obriu el dipòsit de paper. L'elevador interior baixa automàticament fins a la posició de càrrega de paper.

És possible que el dipòsit trigui una estona a obrir-se tot i que premeu el botó d'obertura.

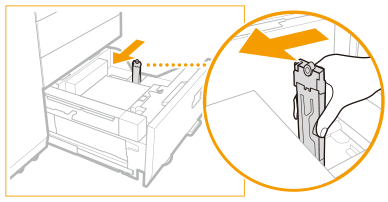

Desplaceu el retenidor de la vora posterior fins que no agafi el paper que s'ha d'ajustar.

El retenidor de la vora posterior es pot desplaçar agafant-lo tal com es mostra al diagrama.

Quan es carreguen separadors

Retireu el joc d'accessoris d'alimentació de separadors.

Traieu tota la càrrega de paper.

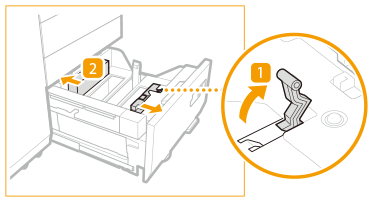

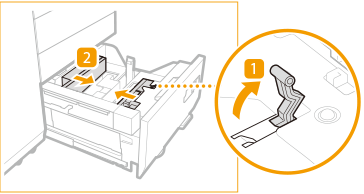

Moveu les xapes de canvi de mida fins a una posició on no agafin el paper.

1	Traieu el bloqueig de la xapa de canvi de mida.
2	Feu lliscar les xapes de canvi de mida fins a una posició on no agafin el paper que s'ha d'ajustar.

Ajusteu la posició de les xapes de canvi de mida per tal d'alinear-les amb el paper.

1	Fixeu la mida final del paper a una alçada d'aproximadament 10 mm.
2	Feu lliscar les xapes de canvi de mida (part davantera) i les xapes de canvi de mida (part posterior) fins que coincideixin amb la mida del paper.

Col·loqueu el paper contra el lateral esquerre del dipòsit de paper.

Quan carregueu paper amb una marca de logotip, pareu atenció a l'orientació de càrrega. Càrrega de paper preimprès a POD Deck-F

Quan carregueu separadors, feu-ho en l'ordre normal amb els separadors a la vora contrària a la direcció d'alimentació.

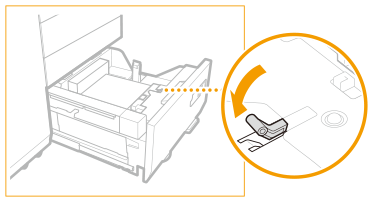

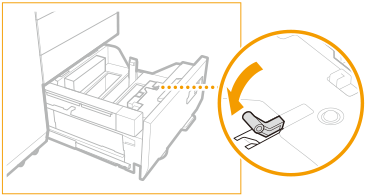

Bloquegeu la xapa de canvi de mida i fixeu-la.

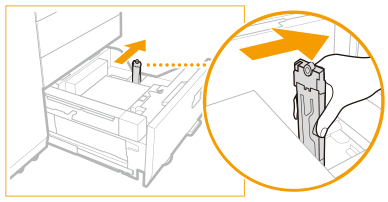

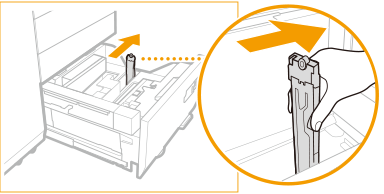

Premeu la palanca del retenidor de la vora posterior tal com es mostra a continuació. Sense deixar anar la palanca, desplaceu la xapa d'allotjament del paper per alinear-la amb la mida del paper que voleu.

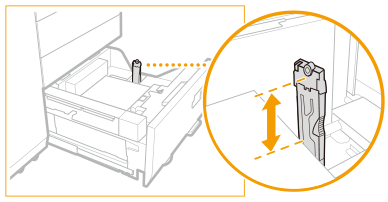

Si el retenidor de la vora posterior està lluny del paper després de carregar-lo, feu-lo lliscar fins a la posició on toqui el paper.

Carregueu el paper restant de la mida que vulgueu canviar al dipòsit de paper.

Quan carregueu separadors

Definiu el conjunt d’accessoris d'alimentació de separadors segons la mida del separador carregat.

Assegureu-vos de comprovar les marques i col·loqueu l’accessori d'alimentació de separadors a la posició que correspongui amb la mida del paper.

Introduïu suaument el dipòsit de paper cap a l'interior de l'equip fins que quedi totalment tancat.

L'elevador interior puja automàticament i prepara el dipòsit per imprimir el paper.

Canvieu la mida de paper al full del suport i inseriu-lo a la placa del suport.

1	Traieu el full del suport de la placa del suport.
2	Enganxeu l'etiqueta de la mida del paper perquè coincideixi amb la mida de paper que consta al full del suport.
3	Inseriu el full del suport a la placa del suport.

Càrrega de sobres a POD Deck-F

Tipus de sobre disponibles i límit de càrrega

El límit de càrrega varia en funció del tipus de sobre.

Tipus de sobre.	Límit de càrrega (alçada) dels dipòsits superior, central i inferior	Indicador de límit de càrrega
Kakugata 2*	30 fulls ( 23 mm)
9" x 12"	30 fulls ( 20 mm)
10" x 13"	30 fulls ( 20 mm)	-

* Si feu servir un sobre amb costures laterals (exterior o interior), assegureu-vos que l'alçada de la pila de sobres no superi els 20 fulls (15 mm).


Assegureu-vos que l'alçada del paper no superi l'indicador de límit de càrrega.

Prepareu la càrrega de sobres. Abans de carregar sobres

Direcció d'alimentació de sobres

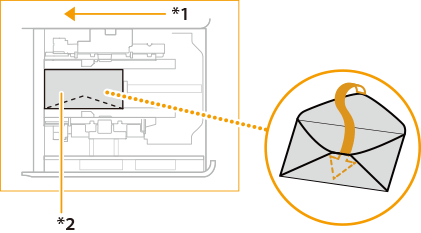

Quan carregueu sobres al "POD Deck-F," seguiu la il·lustració següent.

Si utilitzeu Kakugata 2, 9" x 12" o 10" x 13":

*1 Direcció d’alimentació

*2 Cara d’impressió cap amunt

Si els sobres no es poden carregar amb normalitat, si es produeix un encallament de paper o si els sobres s'arruguen, doblegueu les solapes dins dels sobres o gireu els sobres i carregueu-los.

Rotació de 180 graus

		Kakugata 2
		1 Direcció d’alimentació 2 Cara d’impressió cap amunt

Quan imprimiu, comproveu que l'orientació del paper carregat coincideixi amb l'orientació que es mostra a la pantalla de configuració d'impressió del controlador de la impressora. Per obtenir més informació, vegeu l'ajuda en línia.

Si copieu als sobres, gireu l'original abans de col·locar-lo.


Quan es carrega un sobre a la "POD Deck-F", la cara que queda cap amunt és la que s'imprimeix. Premeu el sobre carregat amb la mà fins que la superfície del sobre estigui alineada amb la ranura d'alimentació.

Càrrega de paper preimprès a POD Deck-F

Si utilitzeu paper preimprès amb un logotip, pareu atenció a l'orientació del paper quan el carregueu. Carregueu el paper correctament de manera que la impressió es porti a terme a la mateixa cara que el logotip.


Mentre es duu a terme una operació de còpia, pareu atenció a l'orientació de l'original. Col·locació dels originals


Establiu <Prioritzar orientació d'imatge> i <Prioritzar velocitat per copiar de l'alimentador> en <Off> prèviament. <Prioritzar orientació d'imatge> <Prioritzar velocitat per copiar de l'alimentador>

Càrrega de paper amb logotip en orientació vertical

Carregueu el paper amb el logotip cap amunt segons la mida del paper, tal com s'indica a la figura següent.

A4		A3

Càrrega de paper amb logotip en orientació horitzontal

Carregueu el paper amb el logotip cap amunt segons la mida del paper, tal com s'indica a la figura següent.

A4		A3
