Justering af billedplaceringen ved hjælp af guidearket (når glaspladen bruges)

Hvis du hurtigt vil indstille justeringen af de billeder, der er printet både på forsiden og bagsiden af papiret, kan du justere ved at scanne testsiderne med guidearket.
Denne justering kan udføres, når Duplex Color Image Reader Unit-P er monteret.

Guideark

Testside (2-sidet): Standardformat		Testside (2-sidet): Langt ark
(Forside)(Bagside)		(Forside)(Bagside)


Rengør glaspladen og undersiden på fremføreren inden justeringen. Rengøring af glaspladen/Rengøring af fremføreren Brug følgende forhold til at udskrive guidearket. Nøjagtige justeringsresultater er måske ikke mulige, hvis guidearket ikke er printet korrekt. Papirformat: A3 eller 11" x 17" Afslut: Ikke-coatet, 1-sidet coatet eller 2-sidet coatet Type: Ingen (normal) Basisvægt: Papir, hvor der kan printes på begge sider, og som er 80 g/m2 eller tungere (papir, som er 200 g/m2 eller tungere anbefales) Hvis en af testsidens kanter er forkert skåret eller foldet, eller billedet ikke er printet korrekt på testsiden, vises meddelelsen <Anbring prøveprintet på glaspladen.> muligvis under scanningen. Justering kan ikke udføres korrekt med visse typer papir, f.eks. strukturpapir med grov overflade eller farvepapir. Hvis justeringen ikke udføres korrekt, når <Brug scanner> er valgt, skal du vælge <Brug ikke scanner> i stedet.

Rengør glaspladen og undersiden på fremføreren inden justeringen. Rengøring af glaspladen/Rengøring af fremføreren

Brug følgende forhold til at udskrive guidearket. Nøjagtige justeringsresultater er måske ikke mulige, hvis guidearket ikke er printet korrekt.

Papirformat: A3 eller 11" x 17"

Afslut: Ikke-coatet, 1-sidet coatet eller 2-sidet coatet

Type: Ingen (normal)

Basisvægt: Papir, hvor der kan printes på begge sider, og som er 80 g/m2 eller tungere (papir, som er 200 g/m2 eller tungere anbefales)

Hvis en af testsidens kanter er forkert skåret eller foldet, eller billedet ikke er printet korrekt på testsiden, vises meddelelsen <Anbring prøveprintet på glaspladen.> muligvis under scanningen.

Justering kan ikke udføres korrekt med visse typer papir, f.eks. strukturpapir med grov overflade eller farvepapir. Hvis justeringen ikke udføres korrekt, når <Brug scanner> er valgt, skal du vælge <Brug ikke scanner> i stedet.

Tryk på <Skift> for <Justér billedplacering>.

Tryk på <Brug scanner>.

Vælg <Glasplade> i <Placering for scanningstestside>, og tryk på <Print> i <Output-styreark>.

Vælg papirkilden med det papir, der skal bruges, og tryk på <Start print>.

Guidearket bliver printet.

Indtast det antal sider, som du vil udskrive, og tryk på <Næste>.


Jo større antal leverede testsider, jo mere nøjagtig bliver justeringen. Ved angivelse af aflevering af flere testsider skal du sørge for, at alle testsiderne scannes i den rækkefølge, de afleveres. Hvis rækkefølgen er ændret, eller scanningsprocessen ikke udføres fortløbende, udføres justeringen muligvis ikke korrekt.

Vælg den papirkilde, der indeholder den papirtype, der skal justeres, og tryk på <Start print>.

Testsiden bliver printet.

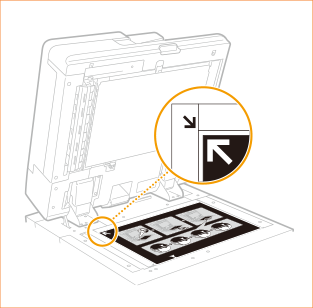

Anbring guidearket på glaspladen, og justér pilen på arket med pilen på glaspladen.

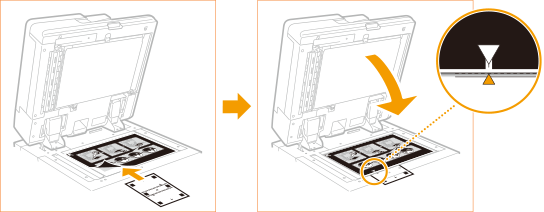

Lad mærket

(blåt) på testsiden for den første scanningshandling flugte med mærket på guidearket.

Luk fremføreren, og tryk på <Start scanning>.


Åbn og luk forsigtigt fremføreren. Sørg for, at guidearket forbliver justeret, når du lukker fremføreren.

Vend testsiden, og lad mærket

(gult) på testsiden for den anden scanningshandling flugte med mærket på guidearket

tryk på <Start scanning>.

Vend testsiden, og lad mærket

(grønt) på testsiden for den tredje scanningshandling flugte med mærket på guidearket

tryk på <Start scanning>.

Vend testsiden, og lad mærket

(rødt) på testsiden for den fjerde scanningshandling flugte med mærket på guidearket

tryk på <Start scanning>.

Justeringen er udført.

Hvis du har angivet levering af flere testsider, skal du gentage trinnene 6 til 10 for alle de afleverede testsider. I dette tilfælde er justeringen udført, når alle testsiderne er blevet scannet.

Sørg for, at alle testsiderne scannes i den rækkefølge, de afleveres.


Hvis du har brug for at tilpasse billedplaceringen mere præcist, når du har justeret med guidearket, skal du vælge <Brug ikke scanner> og foretage de nødvendige justeringer for individuelle indstillingspunkter for justering.
