Austauschen der Trommeleinheit
Ersetzen Sie die Trommeleinheit zu gegebener Zeit, wenn Meldungen erscheinen und sich die Druckqualität ändert.
Bevor Sie die Trommeleinheit ersetzen, beachten Sie die Vorsichtsmaßnahmen unter Wichtige Sicherheitsvorschriften. Handbücher des Geräts
Wann sollte die Trommeleinheit ersetzt werden
Wenn eine Meldung auf dem Bildschirm des Bedienfelds oder in Remote UI angezeigt wird
Folgen Sie der Meldung auf dem Bildschirm, um eine neue Trommeleinheit vorzubereiten und die alte zu ersetzen. Die Druckqualität kann nachlassen, wenn Sie die Trommeleinheit weiter verwenden, ohne sie auszutauschen.
Näheres zu dieser Meldung und ihrer Behebung finden Sie hier:
Es wird eine Meldung eingeblendet
Näheres zu dieser Meldung und ihrer Behebung finden Sie hier:
Es wird eine Meldung eingeblendet
Ersetzen der Trommeleinheit
1
Drücken Sie die Taste an der Abdeckung auf der linken Seite der Haupteinheit, und öffnen Sie die Abdeckung auf der linken Seite der Haupteinheit um mindestens 50 mm.
2
Öffnen Sie die vordere Abdeckung.
3

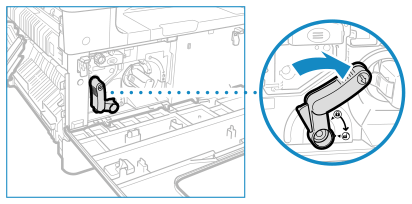

Drehen Sie den Entriegelungshebel langsam.
4

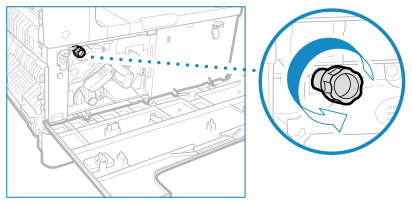

Drehen Sie die Schraube, bis sie völlig gelöst ist.
5
Ergreifen Sie den Griff der Trommeleinheit, und ziehen Sie die Einheit leicht nach oben heraus.
6
Nehmen Sie die neue Trommeleinheit aus der Verpackung.
Entfernen Sie an dieser Stelle nicht die Schutzabdeckung der Trommeleinheit.
7
Halten Sie die Schutzabdeckung der Trommeleinheit fest, und richten Sie sie an den Schlitzen innerhalb des Hauptgeräts aus.
8
Umwickeln Sie Ihre Hand, wie im Schaubild dargestellt, während Sie die Schutzabdeckung stützen (
), und schieben Sie die Trommeleinheit in das Gerät (
).
), und schieben Sie die Trommeleinheit in das Gerät ().
9
Entfernen Sie die Schutzabdeckung der Trommeleinheit.
10
Ziehen Sie die Schraube fest.
11

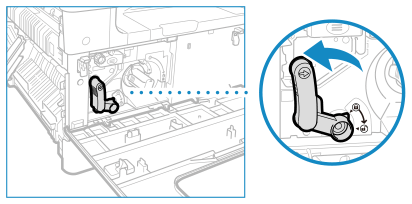

Drehen Sie den Entriegelungshebel langsam in die vertikale Position.
12
Schließen Sie die vordere Abdeckung und die Abdeckung auf der linken Seite der Haupteinheit.
Wenn sich die vordere Abdeckung nicht schließen lässt, vergewissern Sie sich, dass Sie die Schraube der Trommeleinheit festgezogen haben, und überprüfen Sie die Position des Entriegelungshebels.
