Sustitución de la unidad de tambor
Sustituya la unidad de tambor en el momento adecuado teniendo en cuenta los mensajes que aparecen y los cambios en la calidad de impresión.
Antes de sustituir la unidad de tambor, consulte las precauciones de Instrucciones de seguridad importantes. Manuales de la máquina
Cuándo debe sustituirse la unidad de tambor
Cuando aparezca un mensaje en la pantalla del panel de control o de la IU remota
Siga las indicaciones del mensaje de la pantalla para preparar un nueva unidad de tambor que sustituya a la antigua. La calidad de impresión podría verse afectada si sigue usando la unidad de tambor sin sustituirla.
Para obtener información detallada sobre el mensaje y sobre cómo solucionarlo, consulte lo siguiente:
Aparece un mensaje
Para obtener información detallada sobre el mensaje y sobre cómo solucionarlo, consulte lo siguiente:
Aparece un mensaje
Sustitución de la unidad de tambor
1
Pulse el botón de la tapa de la izquierda de la unidad principal y abra la tapa 50 mm o más.
2
Abra la tapa frontal.
3

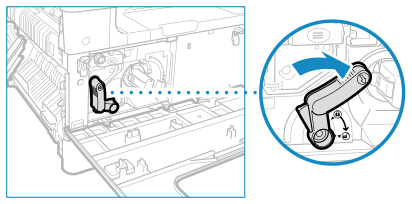

Gire lentamente la palanca de liberación de bloqueo.
4

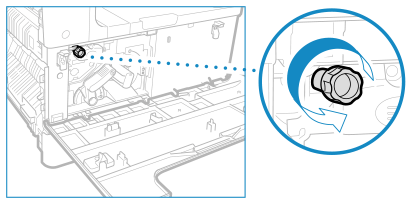

Gire el tornillo hasta desenroscarlo totalmente.
5
Al mismo tiempo que sujeta el asa de la unidad del tambor, tire ligeramente de la unidad hacia arriba.
6
Extraiga la unidad de tambor nueva del paquete.
No retire la cubierta de protección de la unidad de tambor en este momento.
7
Sujete la tapa protectora de la unidad del tambor y alinéela con las ranuras dentro de la unidad principal.
8
Cubra su mano según se muestra en el diagrama mientras sujeta la cubierta de protección (
) y empuje la unidad de tambor al interior del equipo (
).
) y empuje la unidad de tambor al interior del equipo ().
9
Extraiga la tapa protectora de la unidad del tambor.
10

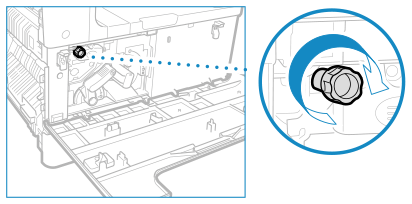

Apriete el tornillo.
11

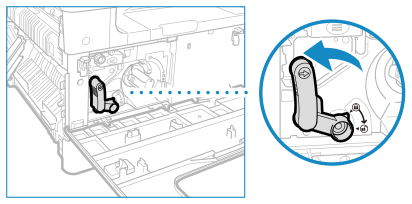

Gire lentamente la palanca de liberación de bloqueo a la posición vertical.
12
Cierre la tapa frontal y la tapa de la izquierda de la unidad principal.
Si la tapa frontal no cerrara, compruebe que no ha olvidado apretar el tornillo de la unidad de tambor y verifique la posición de la palanca de liberación de bloqueo.
