Substitució de la unitat del tambor
Substituïu la unitat del tambor en el moment adequat en funció dels missatges que apareguin i d'un canvi de qualitat d'impressió.
Abans de substituir la unitat del tambor, comproveu les precaucions a Instruccions importants de seguretat. Manuals de l'equip
Quan substituir la unitat del tambor
Quan apareix un missatge a la pantalla del tauler de control o de la IU remota
Seguiu el missatge que apareix a la pantalla per preparar una unitat del tambor nova i substituir l'antiga. La qualitat d'impressió es pot veure afectada si continueu utilitzant la unitat del tambor sense substituir-la.
Per obtenir els detalls sobre el missatge i com es resol, consulteu el següent:
Apareix un missatge
Per obtenir els detalls sobre el missatge i com es resol, consulteu el següent:
Apareix un missatge
Substitució de la unitat del tambor
1
Premeu el botó de la tapa del cantó esquerra de la unitat principal i obriu 50 mm o més la tapa del cantó esquerra de la unitat principal.
2
Obriu la tapa davantera.
3

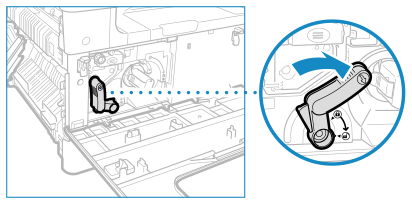

Gireu lentament la palanca de desbloqueig.
4

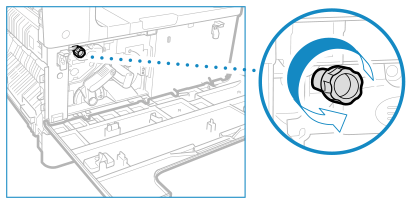

Gireu el cargol fins que estigui completament lliure.
5
Fent servir l'agafador de la unitat del tambor, estireu-la suaument cap amunt.
6
Traieu la unitat del tambor nova de l'embalatge.
No tragueu la tapa protectora de la unitat del tambor en aquest moment.
7
Subjecteu la tapa protectora de la unitat del tambor i alineeu-la amb les ranures de l'interior de la unitat principal.
8
Emboliqueu-vos la mà com es mostra al diagrama mentre subjecteu la tapa protectora (
) i inseriu la unitat del tambor a l'equip (
).
) i inseriu la unitat del tambor a l'equip ().
9
Traieu la tapa protectora de la unitat del tambor.
10
Colleu el cargol.
11

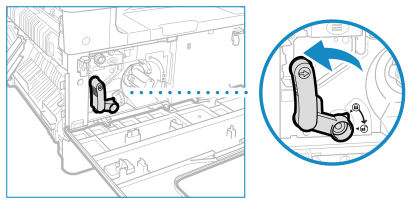

Gireu lentament la palanca de desbloqueig cap a la seva posició vertical.
12
Tanqueu la tapa frontal i la tapa al cantó esquerra de la unitat principal.
Si la tapa frontal no tanca, comproveu que no us heu oblidat de collar el cargol de la unitat del tambor i comproveu la posició de la palanca de desbloqueig.
