Encallaments de paper a la Staple Finisher-AC/Booklet Finisher-AC
Comproveu la ubicació de l'encallament de paper a la pantalla i seguiu el procediment següent per treure el paper. "Staple Finisher-AC" i "Booklet Finisher-AC" són productes opcionals. Equips opcionals
|
Confirmar abans de manipularSi hi ha paper a la safata de quaderns, traieu-lo. |
Interior de la tapa davantera
1
Obriu la tapa davantera de la unitat d'acabat.
2
Aixequeu la guia de la safata de sortida de la safata C.
Quan el paper llarg s’ha encallat

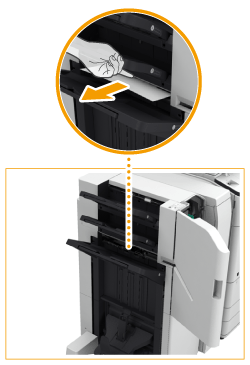

Quan el paper estigui embolicat a la zona de sortida de la safata inferior (Safata C), traieu suaument el paper embussat per la safata.
Després d’eliminar el paper llarg encallat, pot aparèixer una pantalla que us demanarà que obriu la tapa davantera de la unitat d’acabat. Podeu fer desaparèixer aquesta pantalla obrint i després tancant la tapa en qüestió.
3
Gireu el pom de sortida i alimenteu el paper encallat cap al costat de la safata C.
4

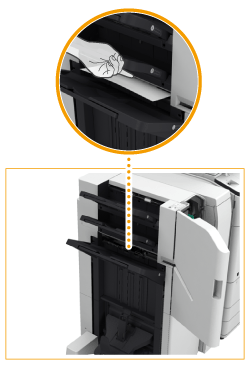

Si el paper apareix per la sortida de la safata C, traieu-lo en la direcció de la fletxa.
5
Obriu la guia de sortida.
 | Obriu la guia inferior de sortida.  |
 | Obriu la guia superior de sortida.  |
6
Mireu si hi ha paper encallat.
| Si hi ha paper encallat, traieu-lo amb compte en la direcció de la fletxa.  |
| Tanqueu la guia superior de sortida. |
7
Aixequeu la primera solapa.
8
Mireu si hi ha paper encallat.
| Si hi ha paper encallat, traieu-lo amb compte en la direcció de la fletxa.  |
| Abaixeu la primera solapa. |
 | Tanqueu la guia inferior de sortida. |
9
Mireu si hi ha paper encallat a la unitat de perforació o a l'entrada de la unitat de la guia.
Quan "2/3 Hole Puncher Unit-A", "2/4 Hole Puncher Unit-A" o "4 Hole Puncher Unit-A" s'han instal·lat.
| Aixequeu la unitat perforadora. |
| Si hi ha paper encallat, traieu-lo amb compte en la direcció de la fletxa.  |
| Abaixeu la unitat perforadora. |
Quan "2/3 Hole Puncher Unit-A", "2/4 Hole Puncher Unit-A" o "4 Hole Puncher Unit-A" no s'han instal·lat.
| Obriu la guia d'entrada. |
| Si hi ha paper encallat, traieu-lo amb compte en la direcció de la fletxa.  |
| Tanqueu la guia d'entrada. |
10
Tanqueu la tapa davantera de la unitat d'acabat.
Seguiu les instruccions que apareixen a la pantalla per continuar amb l'operació interrompuda o per eliminar encallaments de paper.
Unitat grapadora de quaderns de la Booklet Finisher-AC
1
Obriu la tapa davantera de la unitat d'acabat.
2

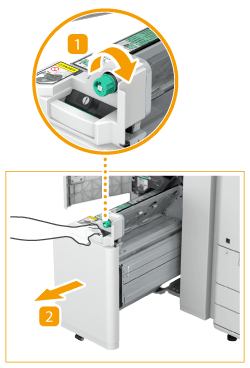

Traieu la unitat grapadora de quaderns.
| Gireu el pom de la part superior de la unitat grapadora de quaderns unes 10 vegades. |
| Traieu la unitat grapadora de quaderns.  |
3
Mireu si hi ha paper encallat.

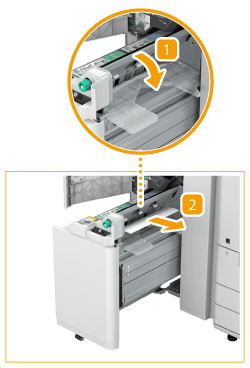

| Obriu la guia transparent. |
| Si hi ha paper encallat, traieu-lo amb compte en la direcció de la fletxa.  |
| Tanqueu la guia transparent. |
4
Introduïu suaument la unitat grapadora de quaderns fins a la posició original.
5
Tanqueu la tapa davantera de la unitat d'acabat.
Seguiu les instruccions que apareixen a la pantalla per continuar amb l'operació interrompuda o per eliminar encallaments de paper.
