Vytvoření duálního síťového prostředí
Máte pro účely bezpečnosti stroje v každém oddělení nebo patře stejné kanceláře oddělené?

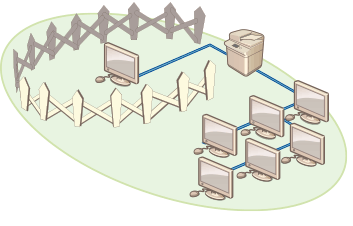

Tento stroj umožňuje duální síťové prostředí s kabelovou sítí LAN a další kabelovou sítí LAN prostřednictvím adaptéru USB-LAN*. To usnadňuje vytváření síťových prostředí, kde zaměstnanci používají hlavní linku a zákazníci používají dílčí linku s omezenou funkčností. Přispívá to také ke snížení nákladů, protože není nutné instalovat stroj pro každé síťové prostředí.
* Informace ohledně podporovaných adaptérů USB-LAN získáte u prodejce nebo servisního zástupce.
Tento stroj a Uživatelská příručka označují hlavní kabelovou síť LAN v duální síti jako „hlavní linku“. Další kabelová síť LAN v duální síti se označuje jako „dílčí linka“.
Postup nastavení nezbytný pro duální síť
V duální síti mají hlavní linka a dílčí linka samostatná nastavení. Tato část popisuje nastavení potřebná pro síť dílčí linky.
|
Podle potřeby zadejte nastavení kabelové sítě LAN, které je společné pro hlavní a dílčí linky. Připojení ke kabelové síti LAN |
Krok 1 | |
Vyberte možnost <Wired LAN + Wired LAN>.  | |
Krok 2 | |
Určete nastavení adresy IPv4 z <Nastavení IP adresy> v <Nastavení dílčí linky>. Při používání statického routingu nastavte také adresu brány.  | |
Krok 3 | |
Toto nastavte při používání kabelové sítě LAN pomocí adaptéru USB-LAN pro dílčí linku. * Nastavte požadovaná nastavení podle vašeho prostředí.  | |
Krok 4 | |
Zaregistrujte čísla porů funkcí pro použití/omezení nastavení brány firewall dílčí linky. * Nastavte požadovaná nastavení podle vašeho prostředí.  | |
Krok 5 | |
Nastavte statický routing při připojení k jiné síti přes směrovač. * Nastavte požadovaná nastavení podle vašeho prostředí.  | |
Krok 6 | |
Tuto možnost nastavte při provádění specifické datové komunikace systému, například při přístupu k distribučnímu serveru firmwaru v prostředích, kde nelze použít rozlišení názvů DNS nebo síťová připojení prostřednictvím serveru proxy. * Nastavte požadovaná nastavení podle vašeho prostředí.  |
Upozornění při používání dílčí linky
Všechny funkce sítě na stroji lze používat pro hlavní linku. Avšak funkce, které lze používat s dílčí linkou, jsou omezeny.
 |
Nastavení serveru DNS a serveru WINS nelze používat současně jako hlavní linku. <Nastavení adresy serveru DNS> a <Nastavení Proxy> v <Nastavení pro komunikaci syst. dat.> lze použít pouze pro konkrétní systémovou datovou komunikaci, jako je použití dílčí linky pro přístup k distribučnímu serveru firmwaru. Při použití serveru DNS nebo serveru proxy pro dílčí linku pro jiné aplikace než systémovou datovou komunikaci zaregistrujte adresy a čísla portů, která se mají použít s dílčí linkou v nastavení hlavní linky. Nastavení DNS Nastavení proxy serveru |
Funkce omezené pro vedlejší vedení
Následující funkce sítě nelze používat u vedlejšího vedení.
Nastavení adresy IPv6
Ověření IEEE802.1X
IPsec
NetBIOS
SIP
FTP (režim ACTIVE)
Nastavení možnosti DHCP
Nastavení dynamických aktualizací DNS
Nastavení Multicast Discovery
Nastavení IP adresy pomocí funkce AutoIP
Prohledávání s použitím protokolu SMB
Následující funkce a služby je zakázáno používat z důvodu výše uvedených omezení.
Vytvoření tiskového/účetního systému, který vykonává opravy na serveru pomocí aplikace MEAP
Vytvoření systému ověřování pro server Active Directory
Odeslání souboru s použitím rozlišení jména DNS nebo rozlišení jména NetBIOS z protokolu SMB nebo WebDAV*1
Automatické zjištění ostatních multifunkčních tiskáren na straně dílčí linky s použitím multicast discovery*1
Funkce, jako je následující, které použivají IP adresu hlavní linky.
[Security Policy Settings]
<Otevřít vzdálený adresář>
<Synchronize Custom Settings>*2
<Nastavení distribuce informací o zařízení>
Import dávky / Export dávky
Vizuální zpráva
IP fax
Vzdálený fax (klient)
Universal Print
*1 Určete přímo IP adresu.
*2 Spojení s použitím dílčí linky pro přístup k serveru, který funguje na stejné síti z klienta
