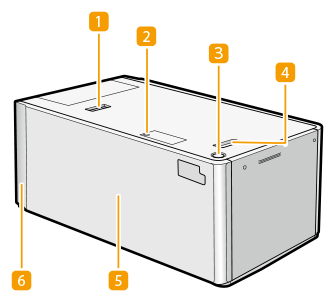

POD Deck Lite XL-A

	Uvolňovací páčka Stisknutím této páčky přesuňte jednotku „POD Deck Lite XL-A“ od hlavní jednotky.
	Kontrolka přepínače velikosti papíru Tato kontrolka bliká nebo svítí při změně nastavení papíru pro použití dlouhých listů.
	Otvírací tlačítko Stiskněte toto tlačítko, chcete-li otevřít podstavec na papír, např. při vkládání papíru.

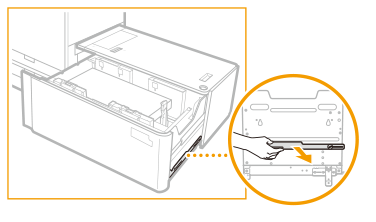

	Uvolňovací rukojeť Pomocí této páčky přesuňte jednotku „POD Deck Lite XL-A“ od hlavní jednotky.
	Podstavec na papír Uložte papír.
	POD Deck Lite Attachment Kit-C Doplněk „POD Deck Lite Attachment Kit-C“ je nezbytný pro připojení jednotky „POD Deck Lite XL-A“ ke stroji.

Před připojením napájecí šňůry jednotky „POD Deck Lite XL-A“ k zástrčce napájení ji nezapomeňte uzemnit. Také nezapomeňte, že je nutné vyjmout napájecí kabel ze zdroje napájení předtím, než odpojíte uzemnění. Nepokládejte na jednotku „POD Deck Lite XL-A“ těžké předměty. Mohlo by dojít k poškození.

Je-li stroj v režimu spánku, může se stát, že nebudete moci otevřít podstavec na papír. V takovém případě stroj znovu aktivujte a poté stiskněte otevírací tlačítko na jednotce „POD Deck Lite XL-A“. Pokud se při tisku používá potahovaný tenký papír, může se v závislosti na předchozí úloze pomačkat. V takovém případě ponechte přihrádku na papír asi 10 minut otevřenou, aby se snížila teplota podstavce na papír, a poté znovu zahajte tisk.

Informace o plošné hmotnosti a velikosti papíru, který lze použít, naleznete v položkách týkajících se jednotky „POD Deck Lite XL-A“ v části Dostupný papír. Při tisku na papír, jehož délka ve směru podávání papíru je 487,8 mm nebo delší, viz Nastavení/změna velikosti papíru na dlouhé listy.

Vkládání papíru do jednotky POD Deck Lite XL-A

Zvedák uvnitř podstavců na papír se zvedá a klesá automaticky. Při ukládání papíru dejte pozor, abyste si neskřípli prsty a nezpůsobili si zranění.

Potřebujete-li zvedák zdvihnout (např. když vám do jednotky „POD Deck Lite XL-A“ zapadne nějaký předmět), nezdvihejte zvedák o více než 50 mm nebo diagonálně. Mohlo by dojít k poruše nebo poškození stroje. Nezvedejte zvedák uvnitř podstavců na papír, když je hlavní napájení zapnuté. Mohlo by to vést k selhání nebo poškození stroje. Potřebujete-li zvednout zvedák (například, když vám upadnou předměty), vypněte hlavní vypínač při otevřených podstavcích na papír. Pokyny týkající se vypnutí stroje naleznete v části Zapnutí stroje. Při ukládání papíru do podstavce na papír nevystavujte přidržovač zadního okraje silnému nárazu; mohlo by to vést k poruše nebo poškození stroje. Upravte správně destičky pro změnu velikostí (vnější a vnitřní) a držák zadní hrany, abyste zabránili uvíznutí papíru, špinavým výtiskům nebo znečištění vnitřku přístroje. Před vložením papíru do podstavce na papír je nutné zmačkaný papír vyrovnat. Kopírovat a tisknout nebude možné, vložíte-li do stroje více papíru, než je limit pro vkládání (), nebo v případě, že podstavec na papír nebude zcela zasunutý do stroje. Zkontrolujte, zda výška sady papíru nepřesahuje limitní značku pro vkládání papíru (). Vždy se přesvědčte, že je podstavec na papír řádně na svém místě. Nikdy nedávejte papír nebo jiný předmět do prázdného prostoru v podstavci na papír hlavní jednotky vedle sady papíru; mohlo by dojít k poruše nebo poškození stroje.

Jestliže jsou na balíku papírů instrukce o tom, jakou stranou papír uložit, řiďte se jimi. Při vkládání papíru do jednotky „POD Deck Lite XL-A“ jej vložte stranou určenou k tisku nahoru. Dochází-li při tisku k problémům, zkuste sadu papíru obrátit a opět vložit. Papír s texturou, papír potažený povrchovou vrstvou na jedné straně a již potištěný papír však obrátit nelze. Použijte nový papír. Bude-li výška sady papíru příliš vysoká, může se stát, že se okraje papíru zkroutí nebo pomačkají a výsledkem bude špatná kvalita tisku. Rozdělte sadu papíru do několika sad a vložte je individuálně, přičemž každá z nich bude mít výšku 20 mm nebo nižší.

Nastavení/změna velikosti papíru na papír standardní velikosti

Stiskněte   <Možnosti>  <Nastavení papíru>  <Nastavení papíru> a uložte požadovanou velikost papíru.

1	Stiskněte otevírací tlačítko.
2	Otevřete podstavec na papír. Vnitřní zvedák automaticky klesne do polohy pro ukládání papíru.

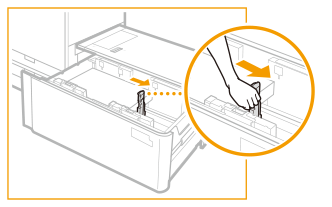

1	Vytáhněte lístek s označením média ze štítku.
2	Na lístek pro označení média nalepte novou velikost papíru.
3	Vsuňte lístek s označením média do štítku.

Nastavení/změna velikosti papíru na dlouhé listy

Stiskněte   <Možnosti>  <Nastavení papíru>  <Nastavení papíru> a uložte požadovanou velikost papíru.

1	Stiskněte otevírací tlačítko.
2	Otevřete podstavec na papír. Vnitřní zvedák automaticky klesne do polohy pro ukládání papíru.

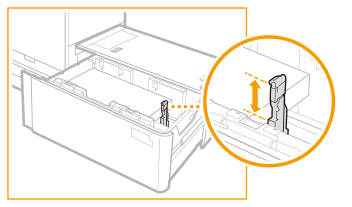

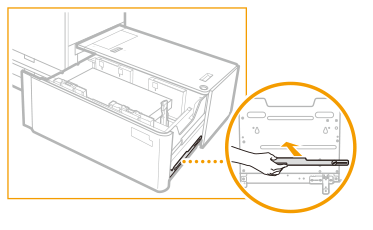

1	Vložte polohovací kolík.
2	Utáhněte šroub ve tvaru mince na vnitřní straně.

1	Vytáhněte lístek s označením média ze štítku.
2	Na lístek pro označení média nalepte novou velikost papíru.
3	Vsuňte lístek s označením média do štítku.

Vkládání papíru do jednotky POD Deck Lite XL-A

Dojde-li papír a tisk se zastaví, když tisknete v režimu Sešít, neodebírejte vytisknuté listy papíru, které čekají na sešití. (Tisk a sešití bude pokračovat po vložení papíru.)

Objeví-li se v průběhu tisku výzva k uložení papíru, tisk se po uložení správného typu papíru automaticky dokončí. Vyberete-li jiný zdroj papíru, zbývající výtisky se zhotoví po stisknutí <OK>.

1	Stiskněte otevírací tlačítko.
2	Otevřete podstavec na papír. Vnitřní zvedák automaticky klesne do polohy pro ukládání papíru.

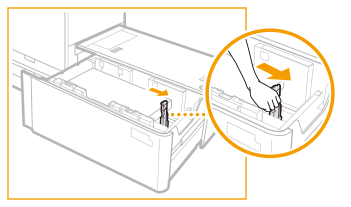

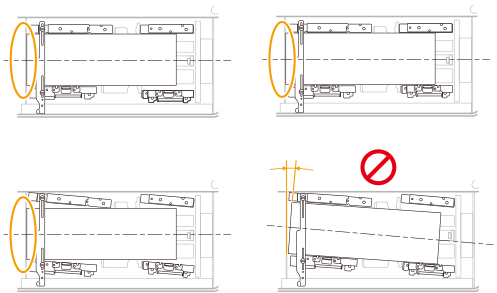

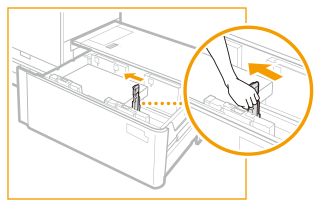

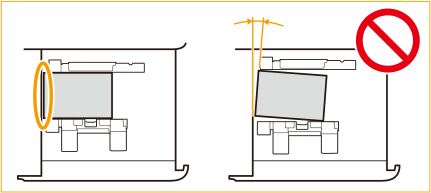

V následujících případech nastavte destičky pro nastavení velikosti podle velikosti ukládaného papíru. Nastavení/změna velikosti papíru na papír standardní velikosti Nastavení/změna velikosti papíru na dlouhé listy Když papír ukládáte do podstavce na papír poprvé. Když ukládáte papír a v zásobníku na papír může dojít ke zkroucení okrajů sady papíru, nebo jsou-li mezery mezi okrajem papíru a destičkami pro nastavení velikosti, protože velikost ukládaného papíru neodpovídá velikosti papíru, pro kterou jsou destičky pro nastavení velikosti aktuálně nastaveny. Při ukládání papíru do podstavce na papír nevystavujte přidržovač zadního okraje silnému nárazu; mohlo by to vést k poruše nebo poškození stroje. Do jednotky „POD Deck Lite XL-A“ nevkládejte nekompatibilní papír. Mohlo by to způsobit zachycení papíru. Dostupný papír Před vložením papíru do podstavce na papír je nutné zmačkaný papír vyrovnat. Do jednotky „POD Deck Lite XL-A“ nevkládejte papír, na který se předtím kopírovalo, protože může dojít k poruše nebo poškození zařízení. Chcete-li kopírovat na zadní stranu papíru (2. strana 2str. kopie), na jehož přední stranu se již tisklo, k podávání papíru vždy používejte jednotku „Stack Bypass-D“ („Long Sheet Tray-B“ pro dlouhé listy) (volitelné). Nikdy nevkládejte papír nebo jiné předměty do prázdného prostoru v podstavci na papír; mohlo by dojít k poruše nebo poškození stroje. Uvnitř jednotky „POD Deck Lite XL-A“ je připevněn rozfukovač papíru. Do otvoru rozfukovače nevkládejte papírové spony ani jiné cizí předměty. Budete-li vkládat papír do jednotky „POD Deck Lite XL-A“ v prostředí s nízkou vlhkostí, může docházet k zachycení papíru. Dojde-li k zachycení papíru, odstraňte zachycený papír podle instrukcí na displeji dotekového panelu. (Viz část Zachycení papíru uvnitř jednotky POD Deck Lite XL-A (volitelné).) Ujistěte se také, že uložený papír není zkroucený. Před vložením papíru do podstavce na papír je nutné zmačkaný papír vyrovnat. Kopírovat a tisknout nebude možné, vložíte-li do stroje více papíru, než je limit pro vkládání () nebo podstavec na papír není zcela zasunutý do stroje. Zkontrolujte, zda výška sady papíru nepřesahuje limitní značku pro vkládání papíru (). Vždy se přesvědčte, že je podstavec na papír řádně na svém místě. Nelze-li hladce provést výstup prvního výstupního listu do výstupní přihrádky, doporučujeme na výstupní přihrádku předem umístit prázdný list stejného či většího rozměru než daný výstupní papír.

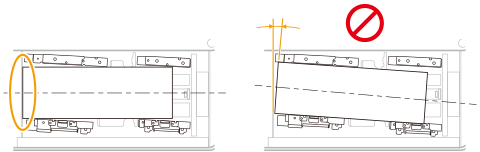

Při vkládání papíru do podstavce na papír se ujistěte, že nastavení velikosti papíru jednotky „POD Deck Lite XL-A“ odpovídá velikosti vkládaného papíru. Uložte papír pod válečky přidržovače zadního okraje. Bude-li výška sady papíru příliš vysoká, může se stát, že se okraje papíru zkroutí nebo pomačkají a výsledkem bude špatná kvalita tisku. Rozdělte sadu papíru do několika sad a vložte je individuálně, přičemž každá z nich bude mít výšku 20 mm nebo nižší. Do jednotky „POD Deck Lite XL-A“ můžete uložit přibližně 550 listů papíru najednou. Pokud lze vložit více listů papíru, zvedák se znovu spustí dolů. Jestliže jsou na balíku papírů instrukce o tom, jakou stranou papír uložit, řiďte se jimi. Při vkládání papíru do jednotky „POD Deck Lite XL-A“ jej vložte stranou určenou k tisku nahoru. Dochází-li při tisku k problémům, zkuste sadu papíru obrátit a opět vložit. Další informace týkající se směru tisku na předtištěný papír (papír s vytištěnými logy nebo vzorky) naleznete v části Orientace vkládaného papíru. Zbývající papír znovu zabalte do původního obalu a uložte jej na suché místo mimo dosah přímého slunečního záření. Dojde-li papír a tisk se zastaví, uložte do stroje novou sadu papíru. Tisk se znovu spustí po uložení nové sady papíru.

Vkládání obálek do jednotky POD Deck Lite XL-A

Pro vkládání obálek do jednotky „POD Deck Lite XL-A“ se vyžaduje volitelná jednotka „Envelope Feeder Attachment-G“. Volitelná zařízení Informace o obálkách, které lze vkládat do jednotky „POD Deck Lite XL-A“, naleznete v části Dostupný papír.

		Nagagata 3, Kakugata 2			No. 10(COM10), ISO-C5, DL, Monarch
		*1 Směr podávání *2 Tisková strana nahoru

		Pokud dojde k přehnutí chlopně nebo k zachycení papíru s vlastní velikostí 139,7 x 148 mm až 330,2 x 487,7 mm
		*1 Směr podávání *2 Tisková strana nahoru

Vkládání předtištěného papíru do POD Deck Lite XL-A

Při kopírování dávejte pozor na orientaci vkládaného originálu. Ukládání originálů

Předem nastavte <Priorita orientace obrazu> a <Priorita rychlosti pro Kopírování z podavače> na <Vyp>. <Priorita orientace obrazu> <Priorita rychlosti pro Kopírování z podavače>

Vkládání papíru s logem s orientací na výšku

A4		A3

Vkládání papíru s logem s orientací na šířku

A4		A3
