Ajust de la posició de la imatge (només Sèrie 8900 / Sèrie 4900 Only)

Per ajustar la posició de la imatge impresa si està desalineada o distorsionada, confirmeu les pàgines de prova i especifiqueu els valors de les opcions.

Impressió d'una pàgina de prova

Ajust de l'alineació de la vora superior de la imatge

Ajust de l'alineació de la vora esquerra de la imatge (només Sèrie 8900)

Ajust de l'escala de zoom de la imatge (només Sèrie 8900)

Impressió d'una pàgina de prova

Imprimiu una pàgina de prova quan ajusteu la posició de les imatges.

Premeu <Canviar> per a <Ajustar posició d'imatge>.

Premeu <Imprimir pàgina de prova>.

Introduïu el nombre de pàgines de prova que cal fer

premeu <Següent>.

Seleccioneu un origen de paper que contingui un tipus de paper personalitzat

premeu <Iniciar impressió>.

S'imprimeix una pàgina de prova.

Per obtenir més informació sobre el paper que es pot utilitzar per a les pàgines de prova, vegeu Paper disponible per a les còpies i impressions a dues cares.

Assegureu-vos que hi hagi prou paper carregat a l'origen de paper abans de començar a imprimir les pàgines de prova.

Ajust de l'alineació de la vora superior de la imatge

Aquesta opció permet ajustar la posició de la imatge mitjançant la comprovació de si la marca de registre i la imatge de la vora de capçalera cap a la direcció de l'alimentació estan alineades amb la pàgina de prova.

Comproveu la posició de la imatge de la vora superior a l'anvers de la pàgina de prova.

Només Sèrie 8900

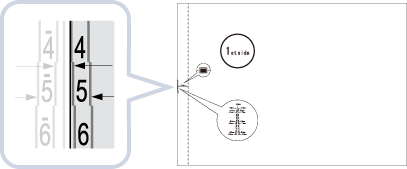

A l'exemple següent, es requereix un ajust, ja que la línia central de la marca de registre es troba 4 píxels fora de la vora de la pàgina de prova. Seguiu el procediment descrit a continuació per ajustar la posició del marge superior de la part davantera de la pàgina de prova.

La pàgina de prova amb un "1" imprès és a l'anvers.

Només Sèrie 4900

Al següent exemple, es requereix un ajust, ja que la línia central de la marca de registre es troba 0,4 mm fora de la vora de la pàgina de prova. Seguiu el procediment descrit a continuació per ajustar la posició del marge superior de la part davantera de la pàgina de prova.

La pàgina de prova amb el text imprès "1a cara" és a l'anvers.

A la pantalla <Ajustar posició d'imatge>, introduïu el valor confirmat a la pàgina de prova que alinea la línia central de la marca de registre amb la vora del paper.

Per a la pàgina de prova del procediment anterior, establiu <Anvers> a 4 píxels o 0,4 mm.

Només Sèrie 8900

Utilitzeu <-> i <+> a <Anvers> en <Alineació vora capçalera> per introduir el valor.

Només Sèrie 4900

Introduïu el valor mitjançant <-> i <+> a <Anvers>.

<+>

Es prem quan la línia central de la marca de registre es troba fora de la vora de la pàgina de prova (la línia central de la marca de registre NO s'imprimeix). La imatge es desplaça cap endarrere respecte a la direcció d'alimentació del paper, segons el valor introduït.

<->

Premeu quan la línia central de la marca de registre es troba a dins del marge de la pàgina de prova. La imatge es desplaça cap endavant respecte a la direcció d'alimentació del paper, segons el valor introduït.

Gireu la pàgina de prova

comproveu la imatge de la vora superior que hi ha al revers de la pàgina.

Introduïu el valor confirmat a la pàgina de prova que alinea la línia central de la marca de registre amb la vora del paper.

Només Sèrie 8900

Utilitzeu <-> i <+> a <Revers> en <Alineació vora capçalera> per introduir el valor.

Només Sèrie 4900

Introduïu el valor mitjançant <-> i <+> a <Revers>.

Executeu la pàgina de prova un altre cop i comproveu la posició de la imatge

premeu <Acceptar>.

Torneu a repetir la correcció si cal.

Quan torneu a obrir la pantalla <Ajustar posició d'imatge> després de tancar aquesta pantalla prement <Acceptar>, els valors de la pantalla tornen a <0>. No obstant això, se segueix aplicant el valor ajustat. Si repetiu passos, llegiu el valor de les marques de registre de la pàgina de prova nova i introduïu-lo.

Per restaurar el valor acumulat, premeu <Restaurar opc. inicials>.

Premeu <Acceptar>.

Ajust de l'alineació de la vora esquerra de la imatge (només Sèrie 8900)

Aquesta opció permet ajustar la posició de la imatge mitjançant la comprovació de si les marques de registre de la pàgina de prova s'alineen amb la imatge de la vora esquerra del paper, cap a la direcció de l'alimentació.

Comproveu la posició de la imatge de la vora esquerra a l'anvers de la pàgina de prova.

A l'exemple següent, es requereix un ajust, ja que la línia central de la marca de registre es troba 6 píxels dins de la vora de la pàgina de prova. Seguiu el procediment descrit a continuació per ajustar la posició del marge esquerre de l'anvers de la pàgina de prova.

A la pantalla <Ajustar posició d'imatge>, introduïu el valor confirmat a la pàgina de prova que alinea la línia central de la marca de registre amb la vora del paper.

Per a la pàgina de prova del procediment anterior, establiu <Anvers> a -6 píxels.

Utilitzeu <-> i <+> a <Anvers> en <Alineació vora esq.> per introduir el valor.

<+>

Es prem quan la línia central de la marca de registre es troba fora de la vora de la pàgina de prova (la línia central de la marca de registre NO s'imprimeix). La imatge es desplaça cap a la dreta respecte a la direcció d'alimentació del paper, segons el valor introduït.

<->

Premeu quan la línia central de la marca de registre es troba a dins del marge de la pàgina de prova. La imatge es desplaça cap a l'esquerra respecte a la direcció d'alimentació del paper, segons el valor introduït.

Doneu la volta a la pàgina de prova

comproveu la imatge de la vora esquerra que hi ha al revers de la pàgina de prova.

Introduïu el valor confirmat a la pàgina de prova que alinea la línia central de la marca de registre amb la vora del paper.

Utilitzeu <-> i <+> a <Revers> en <Alineació vora esq.> per introduir el valor.

Executeu la pàgina de prova un altre cop i comproveu la posició de la imatge

premeu <Acceptar>.

Torneu a repetir la correcció si cal.

Si imprimiu una pàgina de prova en un paper amb una longitud de la vora perpendicular a la direcció d'alimentació igual o superior a 305,1 mm, la marca "A1" s'imprimeix 12,5 mm a dins. En aquest cas, dibuixeu una línia paral·lela a 12,5 mm de la part interior de la vora esquerra del paper. A continuació, comproveu que la línia que heu dibuixat coincideix amb la línia central de la marca "A1". Si no coincideixen, ajusteu la posició de la imatge.

*1 12,5 mm

*2 305,1 mm o més

A l'exemple d'abans, no fa falta un ajust, ja que la línia central de la marca "A1" coincideix amb la línia dibuixada a 12,5 mm de la part interior de la vora del paper.

Per restaurar el valor acumulat, premeu <Restaurar opc. inicials>.

Premeu <Acceptar>.

Ajust de l'escala de zoom de la imatge (només Sèrie 8900)

Segons el tipus de paper, l'escalfor generada per la unitat de fixació pot fer que el paper s'ampliï o es redueixi lleugerament. En aquest cas, les imatges també es poden ampliar o reduir de la mateixa manera. Aquesta funció permet establir l'escala de zoom de la imatge per a cada paper o ampliar la imatge reduïda perquè coincideixi amb l'escala de zoom de la imatge de la segona cara del paper. Per ajustar l'escala de zoom de la imatge, indiqueu l'escala d'ampliació/reducció o el valor de la pàgina de prova que heu mesurat manualment.

Comproveu les imatges de la pàgina de prova impresa.

Amplieu o reduïu les imatges a la pantalla <Ajustar posició d'imatge>.

Si introduïu l'escala d'ampliació/reducció (%)

Establiu l'escala d'ampliació/reducció (%) per a <Zoom (a)> i <Zoom (b)> en <Ajustar posició d'imatge> la pantalla

premeu <Bé>.

Amplia o redueix la imatge en direcció paral·lela a la direcció d'alimentació segons l'escala d'entrada.

Amplia o redueix la imatge en direcció perpendicular a la direcció d'alimentació segons l'escala d'entrada.

Segons calgui, torneu a provar d'imprimir el paper de la pàgina de prova i després comproveu-ne la quantitat de correcció.

Si introduïu el valor de la pàgina de prova que heu mesurat manualment

1	Mesureu manualment la longitud de les marques <a> i <b> a la pàgina de prova. Els valors predeterminats són <a> = 360,0 mm i <b> = 270,0 mm. Si imprimiu la pàgina de prova amb paper d'una mida més petita que 287 mm x 393 mm, no podreu mesurar la longitud d'<a> i <b>, perquè no es podrà imprimir tota la imatge al paper. En aquest cas, calculeu el percentatge d'ampliació/reducció comparant la longitud mesurada d'"a/2" i "b/2" amb els valors predeterminats (a/2: 180 mm, b/2: 135 mm). Amb el percentatge calcular, ajusteu l'escala de zoom.
2	Premeu <Ajustar utilitzant pàgina de prova>.
3	Introduïu la longitud de la pàgina a l'anvers i el revers premeu <Acceptar>. Per exemple, si la longitud mesurada d'<a> és 360,4 mm, introduïu 360,4. La diferència de longitud (0,4 mm en aquest cas), es redueix automàticament i, per tant, la imatge s'imprimeix amb la mida correcta. <a> Introduïu la longitud mesurada de la marca <a> a la pàgina de prova. <b> Introduïu la longitud mesurada de la marca <b> a la pàgina de prova. Segons calgui, torneu a provar d'imprimir la pàgina de prova i després comproveu-ne la quantitat de correcció.

Premeu <Acceptar>.
