Ovládací panel

Pomocou ovládacieho panela obsluhujte zariadenie a nakonfigurujte nastavenia.

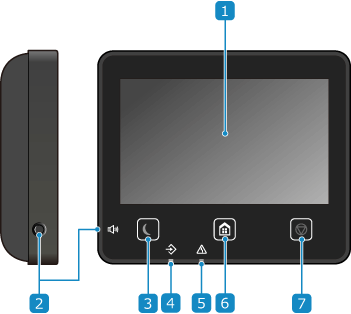

Ovládací panel pre Model s dotykovým panelom

Ak je displej zle viditeľný, upravte uhol ovládacieho panela, ako je znázornené na obrázku vpravo.

Indikácia

Slúži na zobrazenie obrazoviek na ovládanie funkcií, zobrazenie využívania, hlásení a iných informácií. Tento dotykový panel je možné ovládať priamym dotykom prsta na obrazovku. Používanie ovládacieho panela

Kláves Hlasitosť zvuku ()

Slúži na úpravu nastavenia hlasitosti. Nastavenie hlasitosti

Kláves úspory energie ()

Slúži na prepnutie zariadenia do režimu spánku na účely úspory energie. V režime spánku sa indikátor rozsvieti na žltozeleno. Zníženie spotreby energie (režim spánku)

Indikátor údajov

Bliká počas vykonávania operácie (napríklad počas tlače) a rozsvieti sa počas čakania údajov na spracovanie.

Indikátor chýb

Bliká alebo sa rozsvieti pri zaseknutí papiera alebo inej chybe.

Kláves Domov ()

Slúži na zobrazenie obrazovky [Domov]. Obrazovka [Domov]

Kláves Stop ()

Slúži na zrušenie vykonávanej operácie.

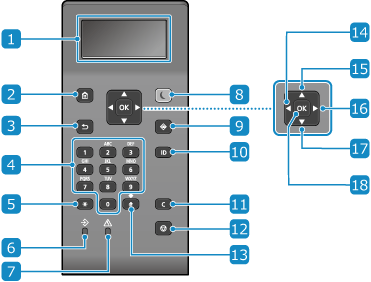

Ovládací panel pre Čiernobiely model s displejom LCD

Indikácia

Slúži na zobrazenie obrazoviek na ovládanie funkcií, zobrazenie využívania, hlásení a iných informácií. Používanie ovládacieho panela

Tlačidlo domov ()

Slúži na zobrazenie obrazovky [Domov]. Obrazovka [Domov]

Tlačidlo naspäť ()

Návrat na predchádzajúcu obrazovku.

Numerické tlačidlá ()

Zadávanie čísel alebo znakov. Zadávanie znakov pomocou ovládacieho panela (Čiernobiely model s displejom LCD)

Veľké písmená/malé písmená/numerické tlačidlá ()

Zmena typu znakov.

Indikátor údajov

Bliká počas vykonávania operácie (napríklad počas tlače) a rozsvieti sa počas čakania údajov na spracovanie.

Indikátor chýb

Bliká alebo sa rozsvieti pri zaseknutí papiera alebo inej chybe.

Kláves úspory energie ()

Slúži na prepnutie zariadenia do režimu spánku na účely úspory energie. V režime spánku sa indikátor rozsvieti na žltozeleno. Zníženie spotreby energie (režim spánku)

Tlačidlo Monitor stavu ()

Slúži na kontrolu informácií o zariadení, používania a výpisov, nastavení siete a informácií o chybách. [Monitor stavu] Obrazovka modelu Čiernobiely model s displejom LCD

Kláves ID ()

Stlačte po zadaní ID a kódu PIN na prihlásenie, keď je aktivovaná správa ID oddelení ID správcu systému. Po skončení používania zariadenia sa opätovným stlačením tohto tlačidla odhlásite. Prihlásenie sa v zariadení

Tlačidlo Vymazať ()

Týmto tlačidlom vymažete zadané čísla a text.

Kláves Stop ()

Týmto tlačidlom zrušíte tlač a iné operácie.

Tlačidlo Symbol ()

Zadajte symboly. Zadávanie znakov pomocou ovládacieho panela (Čiernobiely model s displejom LCD)

Tlačidlo Doľava ()

Slúži pre návrat na predchádzajúcu obrazovku. Pri zadávaní textu stlačením tohto tlačidla posuniete kurzor doľava.

Tlačidlo Nahor ()

Slúži na výber položky hore a na zvýšenie hodnoty na posúvači.

Tlačidlo Doprava ()

Slúži na presun na nasledujúcu obrazovku. Pri zadávaní textu stlačením tohto tlačidla posuniete kurzor doprava.

Tlačidlo Nadol ()

Slúži na výber položky dole a na zníženie hodnoty na posúvači.

Kláves OK ()

Slúži na potvrdenie nastavení a zvolených detailov.
