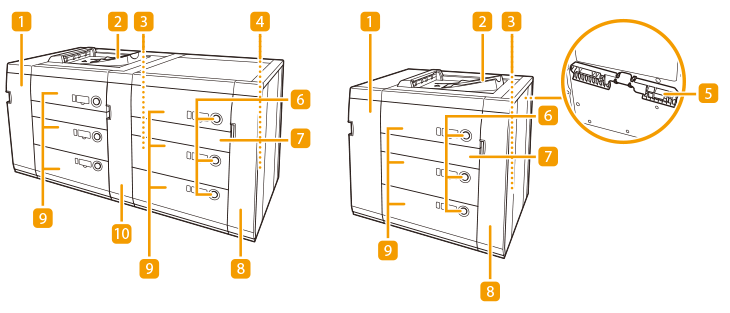

POD Deck-E/Secondary POD Deck-E

Tapa davantera (alimentació intermèdia)

Safata d'escapament

Interruptor d'alimentació principal de la POD Deck-E

Interruptor d'alimentació principal de la Secondary POD Deck-E

Tab Feeding Attachment-E

Botó d'obertura

Tapa d'alimentació horitzontal

Tapa davantera dreta

Dipòsit de paper

Tapa d'alimentació en tàndem

Assegureu-vos de connectar la "POD Deck-E"/"Secondary POD Deck-E" a terra abans de connectar l'endoll a l'alimentació elèctrica. A més, assegureu-vos de desendollar l'endoll de l'alimentació elèctrica abans de desconnectar la connexió a terra. No col·loqueu objectes pesats sobre la "POD Deck-E"/"Secondary POD Deck-E". Es podria malmetre l'equip. Quan carregueu paper aneu amb compte de no tallar-vos amb les vores del paper.

Si l'equip es troba en mode de repòs, és possible que no pugueu obrir el dipòsit de paper. En aquest cas, reactiveu l'equip i, a continuació, premeu el botó d'obertura del "POD Deck-E"/"Secondary POD Deck-E".

Per a més informació sobre el gramatge i la mida del paper que podeu fer servir, vegeu els temes sobre la "POD Deck-E" a Paper admès.

Càrrega de paper al POD Deck-E

L'elevador interior dels dipòsits de paper puja i baixa automàticament. Per evitar accidents, tingueu cura amb els dits en carregar paper.

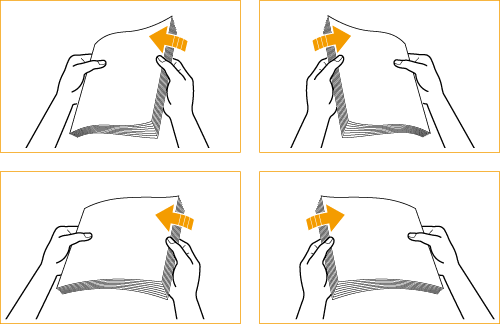

També apareix una pantalla en què s'indica que carregueu paper quan el dipòsit seleccionat no està totalment introduït a l'equip. Per tant, assegureu-vos que estigui col·locat correctament. No carregueu al dipòsit de paper els tipus de paper següents. Si ho feu, es poden produir encallaments. Paper molt corbat o arrugat Paper palla de baix gramatge Paper gruixut (més de 500 g/m2) Paper fi (menys de 60 g/m2) Paper on s'ha imprès amb una impressora de transferència tèrmica El revers d'un paper on s'ha imprès amb una impressora de transferència tèrmica Si el gramatge del paper dipositat a l'origen del paper no és suficient, l'ús de paper estucat amb un gramatge de 90 g/m2 o menys o de paper no estucat amb un gramatge de 60g/m2 pot arrugar-lo o doblegar les cantonades. Eviteu utilitzar el paper quan [] es mostri per la quantitat de paper restant. Si el paper s'arruga en alimentar-lo en orientació vertical (retrat), alimenteu-lo en orientació horitzontal (paisatge). Assegureu-vos que separeu bé els fulls abans de col·locar-los. Els tipus de paper fi, reciclat, preperforat, gruixut, transparències, pel·lícula transparent, pel·lícula translúcida i separadors s'han de separar amb especial atenció abans de carregar-los. Si s'esgota el paper i la impressió s'atura quan s'està imprimint amb l'opció de grapar, no traieu els fulls impresos pendents de ser grapats. (Les operacions d'impressió i de grapat es reprenen un cop eliminat l'encallament de paper.) No aixequeu l'elevador que hi ha als dipòsits de paper mentre l'equip estigui engegat, ja que es pot produir un error de funcionament o l'equip es pot fer malbé. Si heu d'apujar l'elevador, per exemple, si cauen objectes, apagueu l'alimentació principal amb els dipòsits de paper oberts. Per conèixer les instruccions per apagar l'equip, vegeu Apagament de l'equip.

L'accessori opcional "Tab Feeding Attachment-E" és necessari per col·locar els separadors al dipòsit de paper. Podeu carregar paper de mida personalitzada si les dues cares del paper estan entre 182 mm i 487,7 mm de longitud i entre 182 mm i 330,2 mm d'amplada. No es pot carregar paper de mida personalitzada si una de les cares és més petita o més gran que les mides de paper indicades anteriorment. Si durant la impressió apareix un missatge que indica que carregueu paper, les impressions pendents es faran automàticament un cop carregat el paper correcte. Si seleccioneu un altre origen de paper, la resta d'impressions es faran després de prémer <Bé>. Per cancel·lar la impressió, premeu <Cancel·lar>. Quan canvieu el paper que s'ha de carregar al "POD Deck-E" de normal a estucat, pot ser que calgui que espereu una estona, ja que és necessari un control de temperatura de l'aire calent que ventila el paper. Vegeu la Guia de Manipulació de Mitjans Especialistes i establiu les opcions adequades per al paper que s'ha de carregar al "POD Deck-E".

Per evitar accidents, tingueu cura amb els dits en tancar el dipòsit de paper.

No carregueu al dipòsit paper on s'hagi imprès prèviament, ja que es pot produir un error de funcionament o l'equip es pot fer malbé. En les situacions següents, ajusteu les plaques de canvi de mida perquè coincideixin amb la mida del paper que es carregui. Canvi de la mida de paper per al POD Deck-E Quan carregueu paper al dipòsit de paper per primer cop. Quan carregueu paper i les vores de la pila de paper es poden corbar a la pila de paper o hi ha buits entre la vora del paper i les plaques de canvi de la mida, perquè la mida del paper que es carrega no coincideix amb la mida de paper a la qual estan ajustades actualment les plaques de canvi de mida. Quan carregueu paper al dipòsit, no pegueu un cop fort al retenidor de la vora posterior, ja que podríeu fer malbé l'equip o causar un error de funcionament. Quan obriu/tanqueu el dipòsit de paper, no pegueu un cop fort al dipòsit de paper, ja que podríeu fer malbé l'equip o causar un error de funcionament. No carregueu paper incompatible al "POD Deck-E". Fer-ho pot produir encallaments de paper. Paper admès Cal aplanar el paper corbat abans de carregar-lo al dipòsit de paper. No col·loqueu mai paper ni cap altre objecte a la part buida de la unitat del dipòsit de paper situada al costat de la pila, ja que es pot produir un error de funcionament o l'equip es pot fer malbé. Hi ha un injector d'aire instal·lat a l'interior de la "POD Deck-E". No inseriu clips ni altres objectes externs al port de l'injector. No podreu imprimir si carregueu paper per sobre de la marca del límit de càrrega () o si el calaix no s'introdueix del tot al dipòsit de paper. Assegureu-vos que l'alçada de la pila de paper no superi l'indicador de límit de càrrega (). Comproveu sempre que el dipòsit de paper estigui al seu lloc. Si el primer full imprès no es pot imprimir bé a la safata de sortida, es recomana col·locar primer un full en blanc de la mateixa mida o més gros que el paper d'impressió a la safata de sortida.

En carregar el paper, assegureu-vos que l'ajust de la mida del paper del dipòsit coincideix amb la mida del paper que voleu carregar. Si al paquet del paper hi ha instruccions sobre la cara del paper que s'ha de carregar, seguiu-les. Quan es carrega paper al dipòsit de paper, la cara que queda cap avall és la que s'imprimeix. Si hi ha problemes en imprimir, proveu de donar la volta al paper i de carregar-lo una altra vegada. Tanmateix, el paper gofrat, el paper estucat per una cara i el paper imprès de manera diferent l'anvers i al revers no es poden girar. Substituïu el paper amb nou paper. Per a més informació sobre la direcció d'impressió en paper preimprès (paper amb logotips i dibuixos ja impresos), vegeu Orientació del paper que es carregarà. Torneu a col·locar el paper restant al paquet original i deseu-lo en un lloc sec i allunyat de la llum directa del sol. Si el paper s'acaba i la impressió s'atura, col·loqueu més paper. La impressió es reprendrà tan bon punt es col·loqui més paper. Assegureu-vos que heu carregat el paper de forma correcta a l’àrea d'apilament quan obriu el dipòsit de paper. Si el paper no s’ha carregat de forma correcta o es queda a l’àrea d'apilament, carregueu el paper bé un altra vegada. Pot arrugar el paper o poder ocórrer encallament de paper.

Canvi de la mida de paper per al POD Deck-E

Premeu  (Configuració)  <Preferències>  <Opcions de paper>  <Opcions de paper> i registreu la mida de paper que voleu.

1	Premeu el botó del dipòsit de paper la mida del paper del qual vulgueu canviar i després traieu el dipòsit de paper.
2	Assegureu-vos que l'elevador interior s'hagi abaixat fins a la posició de càrrega del paper.

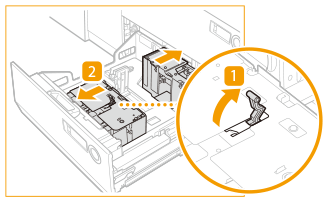

1	Traieu el bloqueig de la xapa de canvi de mida.

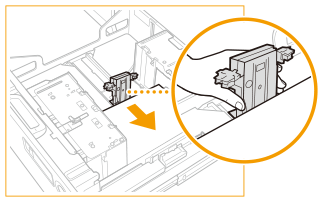

2	Feu lliscar les xapes de canvi de mida fins a una posició que no agafin el paper que s'ha d'ajustar.

1	Fixeu la mida final del paper a una alçada d'aproximadament 10 mm.

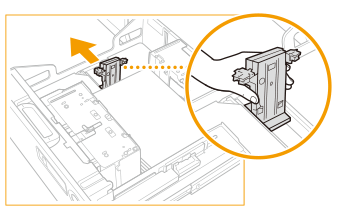

2	Feu lliscar les xapes de canvi de mida (part davantera) i les xapes de canvi de mida (part posterior) fins que coincideixin amb la mida del paper.

No carregueu al dipòsit paper on s'hagi imprès prèviament, ja que es pot produir un error de funcionament o l'equip es pot fer malbé. Quan carregueu paper al dipòsit, no pegueu un cop fort al retenidor de la vora posterior, ja que podríeu fer malbé l'equip o causar un error de funcionament. Quan obriu/tanqueu el dipòsit de paper, no pegueu un cop fort al dipòsit de paper, ja que podríeu fer malbé l'equip o causar un error de funcionament. Ajusteu la placa de canvi de mida exterior, la placa de canvi de mida interior i el retenidor de la vora posterior correctament per evitar que es produeixin encallaments de paper, impressions brutes o bé que s'embruti l'interior de l'equip. No carregueu paper incompatible al "POD Deck-E". Fer-ho pot produir encallaments de paper. Paper admès Cal aplanar el paper corbat abans de carregar-lo al dipòsit de paper. No col·loqueu mai paper ni cap altre objecte a la part buida de la unitat del dipòsit de paper situada al costat de la pila, ja que es pot produir un error de funcionament o l'equip es pot fer malbé. Hi ha un injector d'aire instal·lat a l'interior de la "POD Deck-E". No inseriu clips ni altres objectes externs al port de l'injector. No podreu imprimir si carregueu paper per sobre de la marca del límit de càrrega () o si el calaix no s'introdueix del tot al dipòsit de paper. Assegureu-vos que l'alçada de la pila de paper no superi l'indicador de límit de càrrega (). Comproveu sempre que el dipòsit de paper estigui al seu lloc. Si el primer full imprès no es pot imprimir bé a la safata de sortida, es recomana col·locar primer un full en blanc de la mateixa mida o més gros que el paper d'impressió a la safata de sortida.

Seguiu les instruccions del paquet del paper sobre la cara del paper que s'ha de carregar (si n'hi ha). Quan es carrega paper a la "POD Deck-E", la cara que queda cap avall és la que s'imprimeix. Si es produeixen problemes, com ara impressions de mala qualitat o encallaments de paper, proveu de donar la volta al paper i tornar-lo a carregar. Tanmateix, el paper gofrat, el paper estucat a una cara i el paper ja imprès no es poden girar. Canvieu aquest tipus per paper nou. Quan carregueu paper, assegureu-vos que l'alçada de la pila de paper no sobrepassi els 20 mm. Si se sobrepassa aquesta mida, les vores de la pila de paper es poden corbar o arrugar i la impressió final pot ser de mala qualitat.

Càrrega de sobres a POD Deck-E

Tipus de sobre disponibles i límit de càrrega

Premeu  (Configuració)  <Preferències>  <Opcions de paper>  <Opcions de paper> i registreu la mida de paper que voleu.

Direcció d'alimentació de sobres

Si utilitzeu Kakugata 2

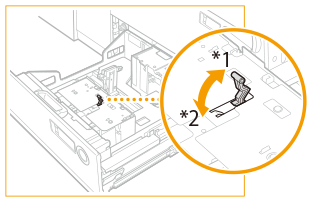

*1 Direcció d’alimentació *2 Imprimir amb la cara cap avall

No carregueu al dipòsit paper on s'hagi imprès prèviament, ja que es pot produir un error de funcionament o l'equip es pot fer malbé. Cal aplanar els sobres que s'hagin corbat abans de carregar-los al dipòsit de paper. Comproveu sempre que el dipòsit de paper estigui al seu lloc. No col·loqueu mai paper ni cap altre objecte a la part buida del dipòsit de paper. Si ho feu, es poden produir encallaments.
