Podstawowa metoda ładowania papieru

W niniejszej sekcji opisano metodę ładowania dość często używanego rodzaju papieru, takiego jak papier zwykły lub z makulatury. Najczęściej używany typ papieru należy załadować do podajnika papieru.

Ładowanie papieru do zasobnika na papier

Zmiana formatu papieru w podajniku papieru


Operując papierem, należy uważać, aby nie skaleczyć dłoni o jego krawędzie.


Gdy urządzenie znajduje się w trybie Uśpienia (ekran dotykowy nie jest wyświetlany), wówczas może nie być możliwe otwarcie podajnika papieru. W tym przypadku, należy dotknąć panelu dotykowego, aby ponownie uruchomić urządzenie, a następnie nacisnąć przycisk otwierania na podajniku papieru.


Jeżeli na opakowaniu papieru znajdują się informacje odnośnie do strony przeznaczonej do drukowania, należy stosować się do tych zaleceń. Papier może nachodzić na siebie podczas podawania lub może dojść do jego zacięcia — w zależności od powierzchni ciętej papieru. Zmiana orientacji papieru i ponowne jego załadowanie może zredukować ten efekt. Jeśli wyczerpie się papier i drukowanie zostanie wstrzymane, należy włożyć następny stos papieru. Po włożeniu nowej ryzy papieru drukowanie zostanie wznowione.

Jeżeli na opakowaniu papieru znajdują się informacje odnośnie do strony przeznaczonej do drukowania, należy stosować się do tych zaleceń.

Papier może nachodzić na siebie podczas podawania lub może dojść do jego zacięcia — w zależności od powierzchni ciętej papieru. Zmiana orientacji papieru i ponowne jego załadowanie może zredukować ten efekt.

Jeśli wyczerpie się papier i drukowanie zostanie wstrzymane, należy włożyć następny stos papieru. Po włożeniu nowej ryzy papieru drukowanie zostanie wznowione.

Ładowanie papieru do zasobnika na papier


Podnośnik wewnątrz szuflad unosi się i opada automatycznie. Podczas ładowania papieru należy uważać, aby nie przyciąć palców. Zmiana formatu papieru w podajniku papieru


Komunikat taki pojawi się także wtedy, gdy szuflada z wybranym papierem nie będzie dokładnie wsunięta do urządzenia. W takim przypadku należy sprawdzić, czy szuflada jest prawidłowo wsunięta do urządzenia. Do szuflady nie wolno wkładać poniżej wyszczególnionych rodzajów papieru. Niezastosowanie się do tego zalecenia może powodować blokowanie się arkuszy. Mocno pozwijanego lub pomarszczonego papieru Bardzo cienkiego papieru Grubego papieru (gramatura ponad 500 g/m2) Cienkiego papieru (gramatura poniżej 60 g/m2) Papier, który został zadrukowany za pomocą drukarki termicznej Druga strona papieru, który został zadrukowany za pomocą drukarki termicznej Jeżeli ilość papieru w źródle nie jest wystarczająca, korzystanie z papieru powlekanego o gramaturze 90 g/m2 lub mniejszej lub papieru niepowlekanego o gramaturze 60 g/m2 może doprowadzić do jego marszczenia lub zaginania naroży. Nie należy korzystać z papieru, jeżeli jest wyświetlane dla pozostałej ilości papieru. Jeżeli papier będzie fałdowany, gdy będzie podawany w orientacji pionowej, należy zmienić jego podawanie na orientację poziomą. Przed włożeniem do podajnika należy przekartkować arkusze. Papier cienki, z makulatury, dziurkowany, gruby, klisze, folie przezroczyste, folie półprzezroczyste oraz papier z zakładkami powinny zostać przed załadowaniem przekartkowane. Jeśli papier skończył się i drukowanie zostało zatrzymane w trakcie drukowania z wykorzystaniem funkcji zszywania, wówczas nie należy wyjmować wyprowadzonych arkuszy, które nie zostały jeszcze zszyte. (Po usunięciu zablokowanego papieru drukowanie i zszywanie zostaną wznowione). Nie należy podnosić podnośnika wewnątrz szuflad gdy włączone jest zasilanie. Może to prowadzić do usterek w pracy kopiarki lub ją uszkodzić. W razie potrzeby uniesienia podnośnika, na przykład w przypadku upuszczenia jakiegoś przedmiotu, wyłącz zasilanie przy otwartych szufladach. Instrukcja wyłączania urządzenia — patrz „Wyłączanie urządzenia”.

Komunikat taki pojawi się także wtedy, gdy szuflada z wybranym papierem nie będzie dokładnie wsunięta do urządzenia. W takim przypadku należy sprawdzić, czy szuflada jest prawidłowo wsunięta do urządzenia.

Do szuflady nie wolno wkładać poniżej wyszczególnionych rodzajów papieru. Niezastosowanie się do tego zalecenia może powodować blokowanie się arkuszy.

Mocno pozwijanego lub pomarszczonego papieru

Bardzo cienkiego papieru

Grubego papieru (gramatura ponad 500 g/m2)

Cienkiego papieru (gramatura poniżej 60 g/m2)

Papier, który został zadrukowany za pomocą drukarki termicznej

Druga strona papieru, który został zadrukowany za pomocą drukarki termicznej

Jeżeli ilość papieru w źródle nie jest wystarczająca, korzystanie z papieru powlekanego o gramaturze 90 g/m2 lub mniejszej lub papieru niepowlekanego o gramaturze 60 g/m2 może doprowadzić do jego marszczenia lub zaginania naroży. Nie należy korzystać z papieru, jeżeli jest wyświetlane dla pozostałej ilości papieru. Jeżeli papier będzie fałdowany, gdy będzie podawany w orientacji pionowej, należy zmienić jego podawanie na orientację poziomą.

Przed włożeniem do podajnika należy przekartkować arkusze. Papier cienki, z makulatury, dziurkowany, gruby, klisze, folie przezroczyste, folie półprzezroczyste oraz papier z zakładkami powinny zostać przed załadowaniem przekartkowane.

Jeśli papier skończył się i drukowanie zostało zatrzymane w trakcie drukowania z wykorzystaniem funkcji zszywania, wówczas nie należy wyjmować wyprowadzonych arkuszy, które nie zostały jeszcze zszyte. (Po usunięciu zablokowanego papieru drukowanie i zszywanie zostaną wznowione).

Nie należy podnosić podnośnika wewnątrz szuflad gdy włączone jest zasilanie. Może to prowadzić do usterek w pracy kopiarki lub ją uszkodzić. W razie potrzeby uniesienia podnośnika, na przykład w przypadku upuszczenia jakiegoś przedmiotu, wyłącz zasilanie przy otwartych szufladach. Instrukcja wyłączania urządzenia — patrz „Wyłączanie urządzenia”.


Istnieje możliwość załadowania papieru o niestandardowym formacie, o ile jego długość mieści się w granicach od 182 mm do 487,7 mm, natomiast szerokość wynosi od 182 mm do 330,2 mm. Nie ma możliwości załadowania niestandardowego papieru, którego wymiar nie mieści się w powyższych zakresach. Jeżeli w trakcie drukowania pojawi się komunikat podpowiadający o konieczności załadowania papieru, wtedy pozostałe strony zostaną automatycznie wydrukowane po włożeniu właściwego papieru. W przypadku wybrania innego źródła papieru pozostałe strony zostaną wydrukowane po wciśnięciu klawisza <OK>. Aby anulować drukowanie, naciśnij <Anuluj>. Jeżeli papier wkładany do szuflady zostanie zmieniony ze zwykłego na powlekany, może zaistnieć potrzeba chwilowego odczekania ponieważ wymagana jest kontrola temperatury ciepłego powietrza, które przewietrza arkusze papieru.

Istnieje możliwość załadowania papieru o niestandardowym formacie, o ile jego długość mieści się w granicach od 182 mm do 487,7 mm, natomiast szerokość wynosi od 182 mm do 330,2 mm. Nie ma możliwości załadowania niestandardowego papieru, którego wymiar nie mieści się w powyższych zakresach.

Jeżeli w trakcie drukowania pojawi się komunikat podpowiadający o konieczności załadowania papieru, wtedy pozostałe strony zostaną automatycznie wydrukowane po włożeniu właściwego papieru. W przypadku wybrania innego źródła papieru pozostałe strony zostaną wydrukowane po wciśnięciu klawisza <OK>.

Aby anulować drukowanie, naciśnij <Anuluj>.

Jeżeli papier wkładany do szuflady zostanie zmieniony ze zwykłego na powlekany, może zaistnieć potrzeba chwilowego odczekania ponieważ wymagana jest kontrola temperatury ciepłego powietrza, które przewietrza arkusze papieru.

Otwórz zasobnik na papier.

1	Naciśnij przycisk otwierający.
2	Otwórz zasobnik na papier. Wewnętrzny mechanizm podnoszenia uniesie się i przygotuje do drukowania.

Nawet po naciśnięciu przycisku otwierającego, otwarcie zasobnika papieru może zająć trochę czasu.

Przygotuj papier do załadowania.

Przed załadowaniem, należy kilka razy przekartkować arkusze i wyrównać krawędzie co ułatwi ich podawanie.

Aby zawsze otrzymywać wydruki o bardzo wysokiej jakości, zaleca się stosowanie papieru rekomendowanego przez firmę Canon.

Bezpośrednio przed włożeniem papieru należy kilka razy przekartkować arkusze i wyrównać krawędzie co ułatwi ich podawanie.

Dosunąć stos papieru do prawej ścianki szuflady.

Należy upewnić się, że wysokość stosu papieru nie przekracza znaku limitu ładowania (

Załaduj papier stroną przeznaczoną do zadrukowania skierowaną do dołu.

Załadowanie grubego stosu papieru naraz może spowodować problemy z drukowaniem z powodu uszkodzenia lub zawinięcia krawędzi papieru. Papier należy ładować w stosach nie grubszych niż 20 mm naraz.

Jeżeli ładujesz papier z nadrukowanym logo, upewnij się, że jest on prawidłowo zorientowany.

Delikatnie wsuń szufladę, do momentu kiedy wskoczy na swoje miejsce.

Wewnętrzny mechanizm podnoszenia uniesie się i od tego momentu zasobnik będzie gotowy do rozpoczęcia drukowania.


W poniższych sytuacjach, wyreguluj płytki zmiany formatu, aby dopasować je do formatu ładowanego papieru. Zmiana formatu papieru w podajniku papieru Pierwsze ładowanie papieru do szuflady. Jeżeli ładujesz papier, jego krawędzie mogą się wywinąć w szufladzie lub pozostawiona może być szczelina pomiędzy krawędzią papieru i płytkami zmiany formatu ponieważ format aktualnie ładowanego papieru nie odpowiada formatowi, dla którego ustawiono płytki Nie należy obchodzić się z tylną krawędzią płytki ustalającej w sposób siłowy, ponieważ może to prowadzić do usterek w pracy urządzenia lub je uszkodzić. Nie należy obchodzić się z szufladą na papier w sposób siłowy podczas otwierania/zamykania szuflady na papier, ponieważ może to doprowadzić do nieprawidłowego działania, uszkodzenia urządzenia lub nieprawidłowego położenia obrazu. Nie należy ładować niezgodnego papieru. Niezastosowanie się do tego zalecenia może powodować blokowanie się papieru. Obsługiwane typy papieru Przed włożeniem do zasobnika należy wyprostować zwinięty papier. Zabrania się umieszczania papieru lub czegokolwiek innego na pustym obszarze szuflady obok stosu papieru, ponieważ może to prowadzić do usterek w pracy urządzenia lub je uszkodzić. W środku szuflady bocznej zainstalowana jest dmuchawa papieru. Do otworu dmuchawy nie należy wkładać spinaczy ani innych przedmiotów. Jeśli wysokość załadowanego papieru przekroczy znak limitu ładowania () lub szuflada na papier nie zostanie do końca wsunięta do modułu podajnika papieru, nie będzie można drukować. Jeżeli pierwszy arkusz nie może być płynnie wyprowadzony do tacki, zalecamy, aby najpierw umieścić w tacce czysty arkusz tego samego lub większego rozmiaru co drukowany papier.

W poniższych sytuacjach, wyreguluj płytki zmiany formatu, aby dopasować je do formatu ładowanego papieru. Zmiana formatu papieru w podajniku papieru

Pierwsze ładowanie papieru do szuflady.

Jeżeli ładujesz papier, jego krawędzie mogą się wywinąć w szufladzie lub pozostawiona może być szczelina pomiędzy krawędzią papieru i płytkami zmiany formatu ponieważ format aktualnie ładowanego papieru nie odpowiada formatowi, dla którego ustawiono płytki

Nie należy obchodzić się z tylną krawędzią płytki ustalającej w sposób siłowy, ponieważ może to prowadzić do usterek w pracy urządzenia lub je uszkodzić.

Nie należy obchodzić się z szufladą na papier w sposób siłowy podczas otwierania/zamykania szuflady na papier, ponieważ może to doprowadzić do nieprawidłowego działania, uszkodzenia urządzenia lub nieprawidłowego położenia obrazu.

Nie należy ładować niezgodnego papieru. Niezastosowanie się do tego zalecenia może powodować blokowanie się papieru. Obsługiwane typy papieru

Przed włożeniem do zasobnika należy wyprostować zwinięty papier.

Zabrania się umieszczania papieru lub czegokolwiek innego na pustym obszarze szuflady obok stosu papieru, ponieważ może to prowadzić do usterek w pracy urządzenia lub je uszkodzić.

W środku szuflady bocznej zainstalowana jest dmuchawa papieru. Do otworu dmuchawy nie należy wkładać spinaczy ani innych przedmiotów.

Jeśli wysokość załadowanego papieru przekroczy znak limitu ładowania (

) lub szuflada na papier nie zostanie do końca wsunięta do modułu podajnika papieru, nie będzie można drukować.

Jeżeli pierwszy arkusz nie może być płynnie wyprowadzony do tacki, zalecamy, aby najpierw umieścić w tacce czysty arkusz tego samego lub większego rozmiaru co drukowany papier.


Podczas ładowania papieru do zasobnika na papier należy się upewnić, że ustawienie formatu papieru odpowiada formatowi ładowanego papieru. W razie problemów, spróbuj odwrócić stos papieru i ponownie go załadować. Jednak papieru teksturowanego, papieru powlekanego z jednej strony i papieru zadrukowanego inaczej na przedniej i tylnej stronie nie można odwrócić. Należy wymienić taki papier na nowy papier. Zawinąć pozostały papier w oryginalne opakowanie i przechowywać go w suchym miejscu, z dala od bezpośredniego światła słonecznego. Podczas otwierania zasobnika na papier należy zadbać o prawidłowe załadowanie papieru do obszaru układarki. Jeśli papier zostanie załadowany nieprawidłowo lub pozostanie w obszarze układarki, załaduj go ponownie prawidłowo. Może to spowodować fałdowanie się lub zacięcia papieru. Sprawdź Specialty Media Handling Guide i wprowadź odpowiednie ustawienia papieru, który ma być załadowany do podajnika papieru.

Podczas ładowania papieru do zasobnika na papier należy się upewnić, że ustawienie formatu papieru odpowiada formatowi ładowanego papieru.

W razie problemów, spróbuj odwrócić stos papieru i ponownie go załadować. Jednak papieru teksturowanego, papieru powlekanego z jednej strony i papieru zadrukowanego inaczej na przedniej i tylnej stronie nie można odwrócić. Należy wymienić taki papier na nowy papier.

Zawinąć pozostały papier w oryginalne opakowanie i przechowywać go w suchym miejscu, z dala od bezpośredniego światła słonecznego.

Podczas otwierania zasobnika na papier należy zadbać o prawidłowe załadowanie papieru do obszaru układarki. Jeśli papier zostanie załadowany nieprawidłowo lub pozostanie w obszarze układarki, załaduj go ponownie prawidłowo. Może to spowodować fałdowanie się lub zacięcia papieru.

Sprawdź Specialty Media Handling Guide i wprowadź odpowiednie ustawienia papieru, który ma być załadowany do podajnika papieru.

Zmiana formatu papieru w podajniku papieru

Naciśnij kolejno elementy

<Właściwości>

<Ustawienia papieru> i zarejestruj żądany format papieru.

Jeżeli chcesz załadować papier o dowolnym formacie, patrz Określanie formatu i typu papieru załadowanego do podajnika papieru i zarejestruj papier o tym formacie.

Otwórz zasobnik na papier.

1	Naciśnij przycisk otwierający.
2	Otwórz zasobnik na papier. Wewnętrzny mechanizm podnoszenia automatycznie obniży się do położenia ładowania papieru.

Nawet po naciśnięciu przycisku otwierającego, otwarcie zasobnika papieru może zająć trochę czasu.

Przesunąć tylną płytkę trzymającą papier w taki sposób, aby nie dotykała papieru, który ma być ustawiony.

Tylną płytkę ustalającą można przesuwać.

Wyjmij z szuflady wszystkie arkusze papieru.

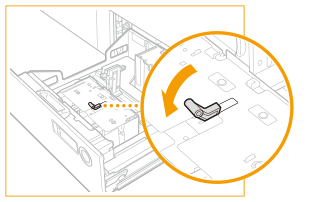

Usuń blokadę płytek zmiany formatu.

Przesunąć wewnętrzną i zewnętrzną płytkę zmiany formatu w taki sposób, aby nie dotykała papieru.

Załaduj stos odpowiedniego papieru o wysokości około 10 mm.

Dosunąć stos papieru do prawej ścianki szuflady.

Aby załadować papier o gramaturze większej niż 150 g/m2, najpierw należy zamknąć zasobnik papieru, aby podnieść wewnętrzny podnośnik, otworzyć zasobnik papieru, a następnie załadować papier. Jeśli spróbujesz załadować papier o gramaturze większej niż 150 g/m2, gdy wewnętrzny mechanizm podnoszenia będzie opuszczony, papier może nie być załadowany prawidłowo, co może powodować jego blokowanie się.

Załaduj papier stroną przeznaczoną do zadrukowania skierowaną do dołu.

Ustaw papier równo z prawą ścianką podajnika papieru.

Jeżeli ładujesz papier z nadrukowanym logo, upewnij się, że jest on prawidłowo zorientowany. Ładowanie kopert do POD Deck-E

Wyrównaj zewnętrzną i wewnętrzną płytkę zmiany formatu zgodnie ze stosowanym formatem papieru.

Zablokować i unieruchomić dźwignię płytki zmiany formatu.

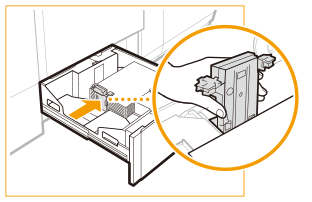

Przesuń element ustalający tylnej krawędzi i wyrównaj zgodnie z żądanym formatem papieru.

Jeśli element ustalający tylnej krawędzi odsunie się od załadowanego papieru, przesuń go, aby dopasować go do żądanego formatu papieru.

Załaduj pozostały papier do zasobnika papieru.

Dosunąć stos papieru do prawej ścianki szuflady.

Delikatnie wsuń szufladę, do momentu kiedy wskoczy na swoje miejsce.

Wewnętrzny mechanizm podnoszenia uniesie się i od tego momentu zasobnik będzie gotowy do rozpoczęcia drukowania.

Zmienić w szufladzie płytkę formatową na taką, która odpowiadać będzie nowemu formatowi papieru.


Nie należy obchodzić się z tylną krawędzią płytki ustalającej w sposób siłowy, ponieważ może to prowadzić do usterek w pracy urządzenia lub je uszkodzić. Nie należy obchodzić się z szufladą na papier w sposób siłowy podczas otwierania/zamykania szuflady na papier, ponieważ może to doprowadzić do nieprawidłowego działania, uszkodzenia urządzenia lub nieprawidłowego położenia obrazu. Wyreguluj wymiar zewnętrzny i wewnętrzny płytki zmiany oraz wymiar tylnej płytki prawidłowo, aby uniknąć blokowania papieru, brudzenia wydruków lub zabrudzenia wnętrza urządzenia. Do podajnika papieru należy wkładać wyłącznie zgodny papier. Niezastosowanie się do tego zalecenia może powodować blokowanie się papieru. Obsługiwane typy papieru Przed włożeniem do zasobnika należy wyprostować zwinięty papier. Zabrania się umieszczania papieru lub czegokolwiek innego na pustym obszarze szuflady obok stosu papieru, ponieważ może to prowadzić do usterek w pracy urządzenia lub je uszkodzić. W środku szuflady bocznej zainstalowana jest dmuchawa papieru. Do otworu dmuchawy nie należy wkładać spinaczy ani innych przedmiotów. Jeśli wysokość załadowanego papieru przekroczy znak limitu ładowania () lub szuflada na papier nie zostanie do końca wsunięta do modułu podajnika papieru, nie będzie można drukować. Należy upewnić się, że wysokość stosu papieru nie przekracza znaku limitu ładowania (). Należy zawsze sprawdzić, czy szuflada znajduje się w odpowiednim miejscu. Jeżeli pierwszy arkusz nie może być płynnie wyprowadzony do tacki, zalecamy, aby najpierw umieścić w tacce czysty arkusz tego samego lub większego rozmiaru co drukowany papier.

Nie należy obchodzić się z tylną krawędzią płytki ustalającej w sposób siłowy, ponieważ może to prowadzić do usterek w pracy urządzenia lub je uszkodzić.

Wyreguluj wymiar zewnętrzny i wewnętrzny płytki zmiany oraz wymiar tylnej płytki prawidłowo, aby uniknąć blokowania papieru, brudzenia wydruków lub zabrudzenia wnętrza urządzenia.

Do podajnika papieru należy wkładać wyłącznie zgodny papier. Niezastosowanie się do tego zalecenia może powodować blokowanie się papieru. Obsługiwane typy papieru

Przed włożeniem do zasobnika należy wyprostować zwinięty papier.

Zabrania się umieszczania papieru lub czegokolwiek innego na pustym obszarze szuflady obok stosu papieru, ponieważ może to prowadzić do usterek w pracy urządzenia lub je uszkodzić.

W środku szuflady bocznej zainstalowana jest dmuchawa papieru. Do otworu dmuchawy nie należy wkładać spinaczy ani innych przedmiotów.

Jeśli wysokość załadowanego papieru przekroczy znak limitu ładowania (

) lub szuflada na papier nie zostanie do końca wsunięta do modułu podajnika papieru, nie będzie można drukować.

Należy upewnić się, że wysokość stosu papieru nie przekracza znaku limitu ładowania (

Należy zawsze sprawdzić, czy szuflada znajduje się w odpowiednim miejscu.

Jeżeli pierwszy arkusz nie może być płynnie wyprowadzony do tacki, zalecamy, aby najpierw umieścić w tacce czysty arkusz tego samego lub większego rozmiaru co drukowany papier.


Jeżeli na opakowaniu papieru znajduje się informacja wskazująca, którą stroną należy wkładać papier do kopiarki, należy stosować się do tych instrukcji. Gdy pojawią się problemy z jakością wydruków lub blokowaniem się arkuszy, należy odwrócić papier i ponownie włożyć go do szuflady. Jednakże papier z teksturą, papier powlekany jednostronnie i papier zadrukowany nie może być odwracany. Zmień na nowy papier. Wkładając papier upewnić się, że wysokość stosu papieru nie przekracza 20 mm. Jeżeli wysokość stosu papieru przekracza 20 mm, krawędzie arkuszy papieru mogą się pozwijać lub pomarszczyć, co da w rezultacie słabą jakość druku. Sprawdź Specialty Media Handling Guide i wprowadź odpowiednie ustawienia papieru, który ma być załadowany do podajnika papieru.

Jeżeli na opakowaniu papieru znajduje się informacja wskazująca, którą stroną należy wkładać papier do kopiarki, należy stosować się do tych instrukcji.

Gdy pojawią się problemy z jakością wydruków lub blokowaniem się arkuszy, należy odwrócić papier i ponownie włożyć go do szuflady. Jednakże papier z teksturą, papier powlekany jednostronnie i papier zadrukowany nie może być odwracany. Zmień na nowy papier.

Wkładając papier upewnić się, że wysokość stosu papieru nie przekracza 20 mm. Jeżeli wysokość stosu papieru przekracza 20 mm, krawędzie arkuszy papieru mogą się pozwijać lub pomarszczyć, co da w rezultacie słabą jakość druku.

Sprawdź Specialty Media Handling Guide i wprowadź odpowiednie ustawienia papieru, który ma być załadowany do podajnika papieru.
