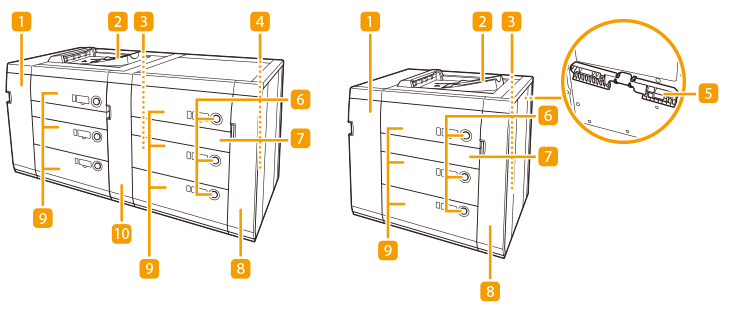

POD Deck-E/Secondary POD Deck-E

Pokrywa przednia (bufor przepustowy)

Taca wyjściowa

Główny wyłącznik zasilania POD Deck-E

Główny wyłącznik zasilania Secondary POD Deck-E

Tab Feeding Attachment-E

Przycisk otwierający

Pokrywa przesuwu poziomego

Prawa przednia pokrywa

Zasobnik na papier

Pokrywa przesuwu podwójnego

Należy pamiętać, aby przed podłączeniem wtyczki zasilającej „POD Deck-E”/„Secondary POD Deck-E” do źródła zasilania uziemić ją. Należy również pamiętać, aby przed odłączeniem kabla uziemiającego odłączyć wtyczkę zasilającą od źródła zasilania. Na „POD Deck-E”/„Secondary POD Deck-E” nie należy kłaść ciężkich przedmiotów. Mogłoby to spowodować uszkodzenia. Operując papierem należy uważać, aby nie skaleczyć dłoni o jego krawędzie.

Jeżeli urządzenie znajduje się w trybie Uśpienia, otwarcie zasobnika może nie być możliwe. W takim przypadku ponownie aktywuj urządzenie, a następnie naciśnij przycisk otwierania w module „POD Deck-E”/„Secondary POD Deck-E”.

Aby uzyskać więcej informacji na temat gramatury i rozmiaru papieru, który można używać z "POD Deck-E" patrzObsługiwane typy papieru.

Ładowanie papieru do zasobnika POD Deck-E

Podnośnik wewnątrz szuflad unosi się i opada automatycznie. Podczas ładowania papieru należy uważać, aby nie przyciąć palców.

Komunikat taki pojawi się także wtedy, gdy szuflada z wybranym papierem nie będzie dokładnie wsunięta do urządzenia. W takim przypadku należy sprawdzić, czy szuflada jest prawidłowo wsunięta do urządzenia. Do szuflady nie wolno wkładać poniżej wyszczególnionych rodzajów papieru. Niezastosowanie się do tego zalecenia może powodować blokowanie się arkuszy. Mocno pozwijanego lub pomarszczonego papieru Bardzo cienkiego papieru Grubego papieru (gramatura ponad 500 g/m2) Cienkiego papieru (gramatura poniżej 60 g/m2) Papier, który został zadrukowany za pomocą drukarki termicznej Druga strona papieru, który został zadrukowany za pomocą drukarki termicznej Jeżeli ilość papieru w źródle nie jest wystarczająca, korzystanie z papieru powlekanego o gramaturze 90 g/m2 lub mniejszej lub papieru niepowlekanego o gramaturze 60 g/m2 może doprowadzić do jego marszczenia lub zaginania naroży. Nie należy korzystać z papieru, jeżeli [] jest wyświetlane dla pozostałej ilości papieru. Jeżeli papier będzie fałdowany, gdy będzie podawany portretowo, należy zmienić jego podawanie na krajobrazowe. Przed włożeniem do podajnika należy przekartkować arkusze. Cienki papier, przetworzony papier, papier dziurkowany, gruby papier, folie przezroczyste, z przezroczystą powłoką, z powłoką półprzezroczystą oraz papier z zakładkami powinny zostać przed załadowaniem przekartkowane. Jeśli papier skończył się i drukowanie zostało zatrzymane w trakcie drukowania z wykorzystaniem funkcji zszywania, wówczas nie należy wyjmować wyprowadzonych arkuszy, które nie zostały jeszcze zszyte. (Po usunięciu zablokowanego papieru drukowanie i zszywanie zostaną wznowione). Nie należy podnosić podnośnika wewnątrz szuflad gdy włączone jest zasilanie. Może to prowadzić do usterek w pracy kopiarki lub ją uszkodzić. W razie potrzeby uniesienia podnośnika, na przykład w przypadku upuszczenia jakiegoś przedmiotu, wyłącz zasilanie przy otwartych szufladach. Aby uzyskać informacje na temat wyłączania urządzenia, patrz Wyłączanie urządzenia

Opcjonalny „Tab Feeding Attachment-E” jest wymagany w celu załadowania papieru z zakładkami w podajniku papieru. Istnieje możliwość załadowania papieru o niestandardowym formacie, o ile jego długość mieści się w granicach od 182 mm do 487,7 mm, natomiast szerokość wynosi od 182 mm do 330,2 mm. Nie ma możliwości załadowania niestandardowego papieru, którego wymiar nie mieści się w powyższych zakresach. Jeżeli w trakcie drukowania pojawi się komunikat podpowiadający o konieczności załadowania papieru, wtedy pozostałe strony zostaną automatycznie wydrukowane po włożeniu właściwego papieru. W przypadku wybrania innego źródła papieru, pozostałe strony zostaną wydrukowane po wciśnięciu klawisza <OK>. Aby anulować drukowanie, naciśnij <Anuluj>. Jeżeli papier wkładany do „POD Deck-E” zostanie zmieniony ze zwykłego na powlekany, może zaistnieć potrzeba chwilowego odczekania, ponieważ wymagana jest kontrola temperatury ciepłego powietrza, które przewietrza arkusze papieru. Sprawdź Specialty Media Handling Guide i wprowadź odpowiednie ustawienia papieru, który ma być załadowany do „POD Deck-E”.

Zamykając szufladę należy uważać, aby nie przyciąć nią palców, gdyż może to spowodować ich obrażenia.

Nie należy wkładać do bocznej szuflady papieru, który jest już zadrukowany ponieważ może to prowadzić do usterek w pracy urządzenia lub je uszkodzić. W poniższych sytuacjach, wyreguluj płytki zmiany formatu, aby dopasować je do formatu ładowanego papieru. Zmiana formatu papieru dla POD Deck-E Pierwsze ładowanie papieru do szuflady. Podczas ładowania papieru krawędzie stosu papieru mogą się zwijać w zasobniku papieru lub występują przerwy między krawędzią papieru a płytkami zmiany rozmiaru, ponieważ rozmiar ładowanego papieru nie odpowiada formatowi, dla którego ustawiono płytki. Nie należy obchodzić się z tylną krawędzią płytki ustalającej w sposób siłowy, ponieważ może to prowadzić do usterek w pracy urządzenia lub je uszkodzić. Nie należy obchodzić się z szufladą na papier w sposób siłowy podczas otwierania/zamykania szuflady na papier, ponieważ może to doprowadzić do nieprawidłowego działania, uszkodzenia urządzenia lub nieprawidłowego położenia obrazu. Do "POD Deck-E” należy wkładać wyłącznie odpowiedni papier. Niezastosowanie się do tego zalecenia może powodować blokowanie się papieru. Obsługiwane typy papieru Przed włożeniem do zasobnika należy wyprostować zwinięty papier. Zabrania się umieszczania papieru lub czegokolwiek innego na pustym obszarze szuflady obok stosu papieru, ponieważ może to prowadzić do usterek w pracy urządzenia lub je uszkodzić. W środku "POD Deck-E” znajduje się dmuchawa do papieru. Do otworu dmuchawy nie należy wkładać spinaczy ani innych przedmiotów. Jeśli wysokość załadowanego papieru przekroczy znak limitu ładowania () lub szuflada na papier nie zostanie do końca wsunięta do modułu podajnika papieru, nie będzie można drukować. Należy upewnić się, że wysokość stosu papieru nie przekracza znaku limitu ładowania (). Należy zawsze sprawdzić, czy szuflada znajduje się w odpowiednim miejscu. Jeżeli pierwszy arkusz nie może być płynnie wyprowadzony do tacki, zalecamy, aby najpierw umieścić w tacce czysty arkusz tego samego lub większego rozmiaru co drukowany papier.

Podczas ładowania papieru do zasobnika na papier należy się upewnić, że ustawienie formatu papieru odpowiada formatowi ładowanego papieru. Jeżeli na opakowaniu papieru znajdują się informacje odnośnie do strony przeznaczonej do drukowania, należy stosować się do tych zaleceń. Wydruki wykonywane są na tej powierzchni, która w szufladzie skierowana jest do dołu. W razie problemów, spróbuj odwrócić stos papieru i ponownie go załadować. Jednak papieru teksturowanego, papieru powlekanego z jednej strony i papieru zadrukowanego inaczej na przedniej i tylnej stronie nie można odwrócić. Należy wymienić taki papier na nowy papier. Aby uzyskać więcej informacji na temat kierunku drukowania na papierze z nadrukiem (papier, na którym są już wydrukowane logo lub wzory), patrz Orientacja papieru, który ma być załadowany. Zawinąć pozostały papier w oryginalne opakowanie i przechowywać go w suchym miejscu, z dala od bezpośredniego światła słonecznego. Jeśli wyczerpie się papier i drukowanie zostanie wstrzymane, należy włożyć następny stos papieru. Po włożeniu nowej ryzy papieru drukowanie zostanie wznowione. Podczas otwierania zasobnika na papier należy zadbać o prawidłowe załadowanie papieru do obszaru układarki. Jeśli papier zostanie załadowany nieprawidłowo lub pozostanie w obszarze układarki, załaduj go ponownie prawidłowo. Może to spowodować fałdowanie się lub zacięcia papieru.

Zmiana formatu papieru dla POD Deck-E

Naciśnij  (Ustawienia/Rejestracja)  <Właściwości>  <Ustawienia Papieru>  <Ustawienia Papieru> i zarejestruj żądany format papieru.

1	Naciśnij przycisk znajdujący się na szufladzie, dla której ma zostać zmieniony format papieru, i wyciągnij podajnik papieru.
2	Sprawdź, czy podnośnik wewnętrzny opada do pozycji ładowania papieru.

1	Usuń blokadę płytek zmiany formatu.
2	Przesuń płytki zmiany formatu do pozycji, w której nie będą dotykały papieru.

1	Ustaw papier o docelowym formacie na wysokości około 10 mm.
2	Przesuń płytki zmiany formatu (przednie) i płytki zmiany formatu (tylne), aby dopasować je do formatu papieru.

Nie należy wkładać do bocznej szuflady papieru, który jest już zadrukowany ponieważ może to prowadzić do usterek w pracy urządzenia lub je uszkodzić. Nie należy obchodzić się z tylną krawędzią płytki ustalającej w sposób siłowy, ponieważ może to prowadzić do usterek w pracy urządzenia lub je uszkodzić. Nie należy obchodzić się z szufladą na papier w sposób siłowy podczas otwierania/zamykania szuflady na papier, ponieważ może to doprowadzić do nieprawidłowego działania, uszkodzenia urządzenia lub nieprawidłowego położenia obrazu. Wyreguluj wymiar zewnętrzny i wewnętrzny płytki zmiany oraz wymiar tylnej płytki prawidłowo, aby uniknąć blokowania papieru, brudzenia wydruków lub zabrudzenia wnętrza urządzenia. Do "POD Deck-E” należy wkładać wyłącznie odpowiedni papier. Niezastosowanie się do tego zalecenia może powodować blokowanie się papieru. Obsługiwane typy papieru Przed włożeniem do zasobnika należy wyprostować zwinięty papier. Zabrania się umieszczania papieru lub czegokolwiek innego na pustym obszarze szuflady obok stosu papieru, ponieważ może to prowadzić do usterek w pracy urządzenia lub je uszkodzić. W środku "POD Deck-E” znajduje się dmuchawa do papieru. Do otworu dmuchawy nie należy wkładać spinaczy ani innych przedmiotów. Jeśli wysokość załadowanego papieru przekroczy znak limitu ładowania () lub szuflada na papier nie zostanie do końca wsunięta do modułu zasobnika na papier, nie będzie można drukować. Należy upewnić się, że wysokość stosu papieru nie przekracza znaku limitu ładowania (). Należy zawsze sprawdzić, czy szuflada znajduje się w odpowiednim miejscu. Jeżeli pierwszy arkusz nie może być płynnie wyprowadzony do tacki, zalecamy, aby najpierw umieścić w tacce czysty arkusz tego samego lub większego rozmiaru co drukowany papier.

Jeżeli na opakowaniu papieru znajduje się informacja wskazująca, którą stroną należy wkładać papier do kopiarki, należy stosować się do tych instrukcji. Wydruki wykonywane są na tej powierzchni, która w „POD Deck-E” skierowana jest do dołu. Gdy pojawią się problemy z jakością wydruków lub blokowaniem się arkuszy, należy odwrócić papier i ponownie włożyć go do szuflady. Jednakże papier z teksturą, papier powlekany jednostronnie i papier zadrukowany nie może być odwracany. Zmień na nowy papier. Wkładając papier upewnić się, że wysokość stosu papieru nie przekracza 20 mm. Jeżeli wysokość stosu papieru przekracza 20 mm, krawędzie arkuszy papieru mogą się pozwijać lub pomarszczyć, co da w rezultacie słabą jakość druku.

Ładowanie kopert do POD Deck-E

Dostępne rodzaje kopert i limit ładowania

Naciśnij  (Ustawienia/Rejestracja)  <Właściwości>  <Ustawienia Papieru>  <Ustawienia Papieru> i zarejestruj żądany format papieru.

Kierunek podawania kopert

Jeżeli używane są koperty Kakugata 2

*1 Kierunek podawania *2 Strona do druku obrócona w dół

Nie należy wkładać do bocznej szuflady papieru, który jest już zadrukowany ponieważ może to prowadzić do usterek w pracy urządzenia lub je uszkodzić. Pofałdowane koperty należy wyprostować przed załadowaniem ich do podajnika papieru. Należy zawsze sprawdzić, czy zasobnik znajduje się w odpowiednim miejscu. W pustej części szuflady bocznej nie wolno układać papieru ani żadnych innych przedmiotów. Niezastosowanie się do tego zalecenia może powodować blokowanie się arkuszy.
