Papier blokuje się w zespole utrwalającym
W niniejszej sekcji opisano sposób usuwania zablokowanego papieru w zespole utrwalającym. Należy sprawdzić lokalizację zacięcia papieru na ekranie, a następnie postępować zgodnie z poniższą procedurą, aby usunąć papier.
Umiejscowienie zespołu utrwalającego pokazano na poniższej ilustracji.
Papier blokuje się przy prowadnicy wydruków dwustronnych (prawej) (A1) i zespole wyprowadzania wydruków dwustronnych (A2)

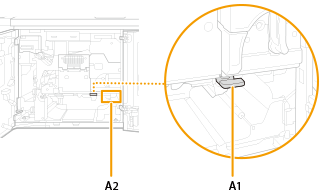

Lokalizacje zaciętego papieru są oznaczone numerami, takimi jak prowadnica (A1) lub zespół (A2), tak jak pokazano na rysunku poniżej.
|
Wokół prowadnicy wydruków dwustronnych (prawej) (A1) i zespołu wyprowadzania wydruków dwustronnych (A2) znajduje się gorąca część. Uważaj, aby nie dotknąć prowadnicy podczas wyjmowania papieru. Podczas otwierania i zamykania każdej prowadnicy lub pokrywy należy uważać, aby nie przyciąć palców w szczelinie. |
1
Otwórz przednią pokrywę zespołu utrwalającego w kolejności od lewej do prawej.
2

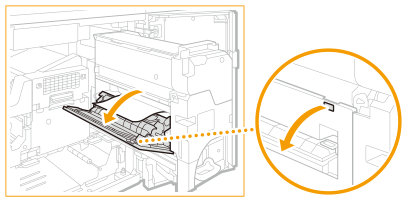

Otwórz prowadnicę (A1) (
).
).
3

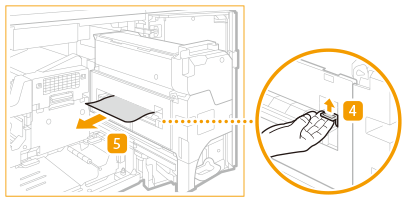

Jeśli papier jest zakleszczony, delikatnie pociągnij go w kierunku wskazanym przez strzałkę.
Jeśli przednia dioda LED na zespole (A2) miga, a tylna dioda LED świeci, usuń zacięty papier z zespołu (A2).
Diody LED nie wyłączają się po wyjęciu zaciętego papieru. Sprawdź wzrokowo, czy nie ma pozostałości papieru.
4
Zamknij prowadnicę (A1) ().
).
5
Zamknij przednią pokrywę zespołu utrwalającego w kolejności od prawej do lewej.
Należy w dalszym ciągu postępować zgodnie z instrukcjami na ekranie, aby wznowić przerwaną operację lub kontynuować usuwanie zacięć papieru.
Zacięcia papieru w każdej jednostce

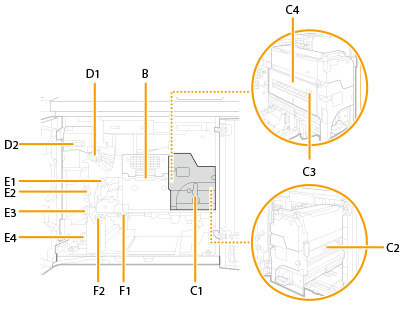

Pozycje każdej jednostki oraz „dźwigni (C1)” i „prowadnicy (D1)” w procedurze są takie, jak pokazane na rysunku.
 |
Wokół zespołu utrwalającego znajduje się gorąca część. Uważaj, aby nie dotknąć prowadnicy podczas wyjmowania papieru. Podczas otwierania i zamykania każdej prowadnicy lub pokrywy należy uważać, aby nie przyciąć palców w szczelinie. |
1
Otwórz przednią pokrywę zespołu utrwalającego w kolejności od lewej do prawej.
2
Sprawdź, czy papier nie zakleszczył się w module chłodzącym.
 | Otwórz dźwignię (B). |
 | Jeśli papier jest zakleszczony, delikatnie pociągnij go w kierunku wskazanym przez strzałkę.  |
Pozostaw dźwignię (B) otwartą. Zamknij po sprawdzeniu, czy w zespole utrwalającym nie ma zacięcia papieru.
3
Sprawdź, czy papier nie zaciął się w zespole utrwalania.
| Przechyl dźwignię (C1) w lewo, aby zwolnić blokadę. |

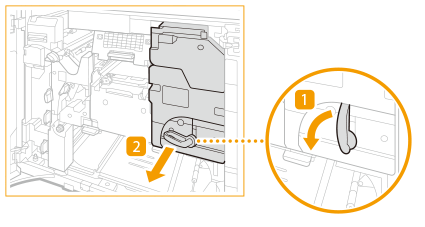

| Trzymając dźwignię (C1), wyciągnij zespół utrwalający.  |
 | Jeśli papier zaciął się przy wejściu do zespołu utrwalania, delikatnie wyciągnij go w kierunku wskazywanym przez strzałkę.  |
 | Otwórz prowadnicę (C3). |
 | Jeśli papier jest zakleszczony, delikatnie wyciągnij go w kierunku wskazanym przez strzałkę przy ręcznie otwartej prowadnicy (C3).  Po zwolnieniu prowadnica (C3) zamyka się. |
 | Otwórz pokrywę (C4).  |
 | Jeśli papier jest zakleszczony, delikatnie pociągnij go w kierunku wskazanym przez strzałkę.  |
 | Zamknij pokrywę (C4). |

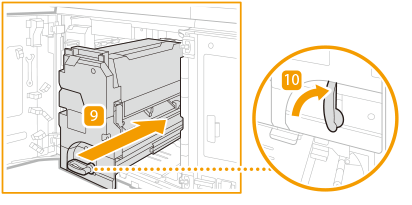

 | Ostrożnie wepchnij zespół utrwalający z powrotem do urządzenia, trzymając dźwignię (C1). Podczas wciskania zespołu utrwalającego trzymana przez Ciebie dźwignia (C1) może się przesunąć tak, że wyskoczy, ale nie jest to usterka. Wciśnij do końca i przejdź do następnego kroku. |
 | Przekręć dźwignię (C1) w prawo, aby zablokować.  |
 | Zamknij dźwignię (B) zespołu chłodzącego. |
4
Sprawdź, czy papier zakleszczył się w górnej prowadnicy podawania.
| Otwórz prowadnicę (D1).  |
| Jeśli papier jest zakleszczony, delikatnie pociągnij go w kierunku wskazanym przez strzałkę.  |
| Zamknij prowadnicę (D1). |
5
Sprawdź, czy papier nie zaciął się w zespole do prostowania arkuszy.
| Otwórz dźwignię (D2).  |
| Jeśli papier jest zakleszczony, delikatnie pociągnij go w kierunku wskazanym przez strzałkę.  |
| Zamknij dźwignię (D2). |
6
Sprawdź, czy papier nie zaciął się w odwróconej prowadnicy wciągającej (po prawej).
| Otwórz prowadnicę (E1).  |
| Jeśli papier jest zakleszczony, delikatnie pociągnij go w kierunku wskazanym przez strzałkę.  |
| Zamknij prowadnicę (E1). |
7
Sprawdź, czy papier nie zaciął się w odwróconej górnej prowadnicy ścieżki pionowej (po lewej).
| Otwórz prowadnicę (E2).  |
| Jeśli papier jest zakleszczony, delikatnie pociągnij go w kierunku wskazanym przez strzałkę.  |
| Zamknij prowadnicę (E2). |
8
Sprawdź, czy papier nie zaciął się w prowadnicy ścieżki (po lewej).
| Otwórz prowadnicę (E3).  |
| Jeśli papier jest zakleszczony, delikatnie pociągnij go w kierunku wskazanym przez strzałkę.  |
| Zamknij prowadnicę (E3). |
9
Sprawdź, czy papier nie zaciął się w module przesuwająco-odwracającym (lewym) lub w module odwracającym wydruków dwustronnych.
| Otwórz prowadnicę (E4).  |
| Jeśli papier zaciął się w przesunięciu odwracającym (w lewo), delikatnie wyciągnij go w kierunku strzałki.  |
| Jeśli papier zaciął się w części odwracającej dwustronnej, delikatnie wyciągnij go w kierunku strzałki.  |
| Zamknij prowadnicę (E4). |
10
Sprawdź, czy papier nie zaciął się w prowadnicy wydruków dwustronnych (prawej).
| Otwórz prowadnicę (F1).  |

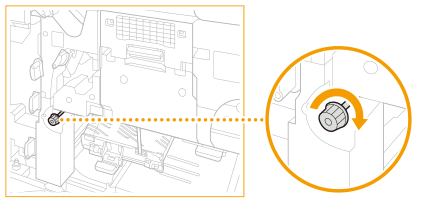

| Obróć pokrętło (F2) w prawo.  |
| Jeśli papier jest zakleszczony, delikatnie pociągnij go w kierunku wskazanym przez strzałkę.  |
| Zamknij prowadnicę (F1). |
11
Zamknij przednią pokrywę zespołu utrwalającego w kolejności od prawej do lewej.
Należy w dalszym ciągu postępować zgodnie z instrukcjami na ekranie, aby wznowić przerwaną operację lub kontynuować usuwanie zacięć papieru.
