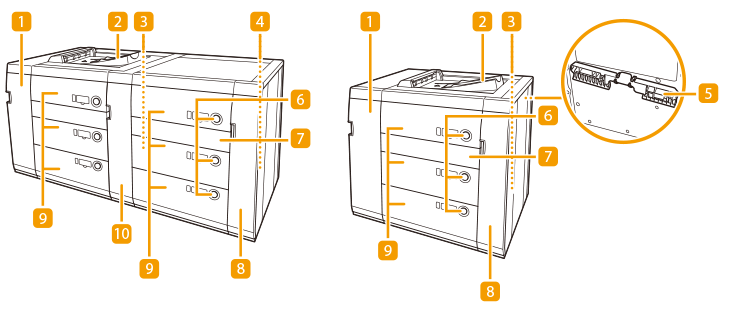

POD Deck-E/Secondary POD Deck-E

Если подсоединена POD Deck-E, она может обеспечить три дополнительных источника бумаги. Если подсоединен также модуль Secondary POD Deck-E, это может обеспечить в сумме шесть дополнительных источников бумаги.
В верхнюю и среднюю стойки модуля POD Deck-E/Secondary POD Deck-E можно загрузить до 1000 листов бумаги (80 г/м2) в каждую, в нижнюю стойку можно загрузить до 2000 листов бумаги (80 г/м2).

Передняя крышка (буфер)

Откройте, если произошло замятие бумаги. Замятие бумаги в буферном блоке

Аварийный лоток

Сюда выводятся все последующие листы бумаги при возникновении замятия бумаги. Минимизирует процедуры устранения замятия бумаги.

Выключатель основного питания модуля POD Deck-E

Нажмите в положение «I», чтобы включить POD Deck-E.

Выключатель основного питания модуля Secondary POD Deck-E

Нажмите в положение "I", чтобы включить Secondary POD Deck-E.

Tab Feeding Attachment-E

Используйте Tab Feeding Attachment-E для загрузки бумаги для разделителей в стойку для бумаги.

Кнопка открытия

Служит для открывания стойки для бумаги, когда необходимо загрузить бумагу или устранить замятие бумаги.
Индикатор подачи бумаги позволяет проверить количество бумаги, оставшейся в стойке для бумаги.

Крышка горизонтального прогона

Открывайте эту крышку для удаления замятой бумаги. Замятие бумаги в правой передней крышке / горизонтальном проходе

Передняя правая крышка

Открывайте эту крышку для удаления замятой бумаги. Замятие бумаги в правой передней крышке / горизонтальном проходе

Стойка для бумаги

Служит для загрузки бумаги. Загрузка бумаги в устройство POD Deck-E

Крышка тандемного устройства

Открывайте эту крышку для удаления замятой бумаги. Замятие бумаги в правой передней крышке / горизонтальном проходе
Перед подключением кабеля к источнику питания убедитесь, что модуль POD Deck-E/Secondary POD Deck-E заземлен. Перед отключением заземления отсоедините кабель от источника питания.
Не помещайте тяжелые предметы на POD Deck-E/Secondary POD Deck-E. Это может привести к повреждению.
При обращении с бумагой следите за тем, чтобы не порезать руки о края бумаги.
Если аппарат находится в спящем режиме, стойку для бумаги, возможно, не удастся открыть. В этом случае возобновите работу аппарата, а затем нажмите кнопку открытия на модуле POD Deck-E/Secondary POD Deck-E.
Сведения о том, бумагу какой плотности и какого формата можно использовать, см. пункты для модуля POD Deck-E в разделе Допустимая бумага.

Загрузка бумаги в устройство POD Deck-E

Подъемник внутри стоек для бумаги поднимается и опускается автоматически. Загружая бумагу, следите за тем, чтобы не прищемить пальцы, т.к. это может привести к травме.
Экран с напоминанием о загрузке бумаги появляется также, если выбранная стойка для бумаги не полностью вставлена в аппарат. Убедитесь, что стойка для бумаги установлена верно.
Не загружайте в стойку для бумаги бумагу приведенных ниже типов. Это может привести к замятию бумаги.
Сильно скрученная или сморщенная бумага
тонкую бумагу из соломы;
Плотная бумага (более 500 г/м2)
Тонкая бумага (менее 60 г/м2)
Бумага, на которой производилась печать на термопринтере
Бумага, на оборотной стороне которой производилась печать на термопринтере
Если в источнике бумаги имеется недостаточный запас бумаги, использование бумаги с покрытием, плотность которой не превышает 90 г/м2, или бумаги без покрытия плотностью 60 г/м2, может вызвать сморщивание бумаги или сгибание углов. Избегайте использования такой бумаги, когда оставшееся количество бумаги обозначается значком []. Если при подаче бумаги в вертикальной (книжной) ориентации бумага сморщивается, подавайте бумагу в горизонтальной (альбомной) ориентации.
Не забудьте тщательно пролистать бумагу перед загрузкой. Тонкую бумагу, восстановленную бумагу, бумагу с перфорацией, плотную бумагу, ОНР-пленки, прозрачные пленки, просвечивающие пленки и бумагу для разделителей перед загрузкой рекомендуется тщательно пролистать.
Если во время печати со сшиванием заканчивается бумага и печать останавливается, не убирайте выведенные страницы, которые еще не сшиты. (Печать и сшивание возобновляются после устранения замятия бумаги.)
Не поднимайте подъемник внутри стойки для бумаги, когда основное питание включено, т.к. это может привести к неполадкам или повреждению аппарата. Если необходимо поднять подъемник, например, если Вы уронили какие-либо предметы, выключите основное питание при открытых стойках для бумаги. Указания по завершению работы аппарата см. в разделе Отключение аппарата
Для загрузки бумаги для разделителей в кассету для бумаги требуется дополнительно приобретаемый модуль Tab Feeding Attachment-E.
Можно загружать бумагу пользовательского формата, если ее стороны имеют размеры 182–487,7 мм в длину и 182–330,2 мм в ширину. Если любая из сторон короче или длиннее указанных размеров, загрузить бумагу пользовательского формата невозможно.
Если во время печати появляется сообщение с напоминанием о необходимости загрузить бумагу, после загрузки соответствующей бумаги автоматически выполняется оставшаяся печать. При выборе другого источника бумаги оставшаяся печать выполняется после нажатия клавиши [OK].
Чтобы отменить печать, нажмите кнопку <Отмена>.
При замене бумаги, загружаемой в модуль POD Deck-E, с обычной на бумагу с покрытием нужно подождать некоторое время, поскольку необходим контроль температуры теплого воздуха, обдувающего бумагу.
Необходимые настройки для бумаги, загружаемой в модуль POD Deck-E, описаны в руководстве по обращению со специальными носителями.
1
Нажмите кнопку на стойке для бумаги, в которую требуется загрузить бумагу.
2
Взявшись за ручку, выдвиньте стойку для бумаги до упора.
Подъемник автоматически опускается в позицию для загрузки бумаги.
3
Подготовьте бумагу к загрузке.
Пролистайте стопку несколько раз, затем выровняйте края для улучшения подачи.
Для получения высококачественных отпечатков используйте бумагу, рекомендованную фирмой Canon.
Перед тем как загрузить бумагу, пролистайте стопку несколько раз, затем выровняйте края для улучшения подачи.
4
Убедитесь, что внутренний подъемник опущен, и загрузите стопку бумаги в стойку для бумаги.
Выровняйте края стопки бумаги. Установите стопку бумаги вдоль правой стенки стойки для бумаги.
Если сразу загрузить толстую пачку бумаги, это может привести к проблемам при печати из-за повреждения или закручивания края бумаги. Загружайте бумагу пачками не толще 20 мм за один раз.
Загружая бумагу с логотипом, обращайте внимание на ориентацию загрузки. Ориентация загружаемой бумаги
При загрузке бумаги для разделителей в стойку бумагу для разделителей обратного порядка следует помещать лицевой стороной вниз, чтобы выступы находились слева.
Дополнительные сведения о способе загрузки бумаги для каждого варианта см. в разделе Загрузка бумаги для разделителей.
5
Осторожно вставьте стойку для подачи бумаги в аппарат до фиксации с характерным щелчком.
Внутренний подъемник автоматически поднимается и подготавливает стойку для печати.
Закрывая стойку для бумаги, следите за тем, чтобы не прищемить пальцы, так как это может привести к травме.
Не загружайте в стойку бумагу, на которой уже печатали, поскольку это может стать причиной неполадок или повреждения аппарата.
В следующих ситуациях настройте пластины смены формата в соответствии с форматом загружаемой бумаги. Смена формата бумаги для модуля POD Deck-E
При первой загрузке бумаги в стойку для бумаги.
При загрузке бумаги края стопки бумаги могут скручиваться внутри стойки для бумаги или между краем бумаги и пластинами смены формата имеются промежутки, так как формат загружаемой бумаги не соответствует формату бумаги, для которого в настоящий момент настроены пластины смены формата.
Не подвергайте сильным ударам ограничитель заднего края во время загрузки бумаги в стойку для бумаги, поскольку это может стать причиной неполадок или повреждения аппарата.
Не подвергайте сильным ударам стойку для бумаги во время ее открывания/закрывания, поскольку это может стать причиной неполадок, повреждения аппарата или смещения изображения.
Не загружайте несовместимую бумагу в POD Deck-E. Это может стать причиной замятия бумаги. Допустимая бумага
Свернутую или скрученную бумагу перед загрузкой в стойку для бумаги необходимо расправить.
Запрещается помещать бумагу или другие предметы в открытую часть стойки для бумаги рядом со стопкой бумаги, поскольку это может стать причиной неполадок или повреждения аппарата.
Внутри стойки для бумаги POD Deck-E имеется вентилятор для бумаги. Следите за тем, чтобы в отверстие вентилятора не попадали скрепки или иные посторонние предметы.
Если бумага загружена выше ограничительной отметки () или кассета для бумаги не полностью вставлена в стойку для бумаги, печать не выполняется.
Убедитесь, что высота стопки не превышает ограничительной отметки ().
Обязательно убедитесь в том, что стойка для бумаги установлена на место.
Если первый лист вывода не удается плавно вывести в выводной лоток, рекомендуется заранее поместить пустой лист аналогичного или большего размера, чем выводимая бумага, в лоток вывода.
При загрузке бумаги в стойку убедитесь, что настройка формата бумаги соответствует формату загруженной бумаги.
Если на упаковке имеются указания о том, какой стороной загружать бумагу, следуйте этим указаниям.
При загрузке бумаги в стойку для бумаги печать выполняется на сторону, обращенную вниз.
В случае проблем при печати попробуйте перевернуть стопку бумаги и загрузить ее снова. Однако нельзя переворачивать текстурную бумагу, бумагу с односторонним покрытием и бумагу с разной печатью на лицевой и оборотной сторонах. Замените такую бумагу новой.
Более подробные сведения о направлении печати на бумаге с печатью (бумага с уже отпечатанными логотипами или шаблонами) см. в разделе Ориентация загружаемой бумаги
Упакуйте оставшуюся бумагу в оригинальную упаковку и храните ее в сухом месте, защищенном от прямых солнечных лучей.
Если бумага закончилась и печать остановилась, загрузите новую стопку бумаги. Печать возобновляется после загрузки новой стопки бумаги.
При открывании стойки для бумаги убедитесь, что бумага правильно загружена в область укладки. Если бумага загружена неправильно либо остается в области укладки, снова загрузите бумагу. Иначе бумага может согнуться или произойти замятие бумаги.

Смена формата бумаги для модуля POD Deck-E

1
Нажмите  (Параметры/Регистрация)  <Предпочтения>  <Параметры бумаги>  <Параметры бумаги> и зарегистрируйте нужный формат бумаги.
Чтобы загрузить бумагу произвольного формата, ознакомьтесь с разделом Указание формата и типа бумаги в стойке для бумаги и зарегистрируйте требуемый формат бумаги.
2
Откройте стойку для бумаги.
1
Нажмите кнопку на стойке для бумаги, для которой требуется сменить формат бумаги, а затем выдвиньте стойку для бумаги.
2
Убедитесь, что внутренний подъемник опустился в положение для загрузки бумаги.
3

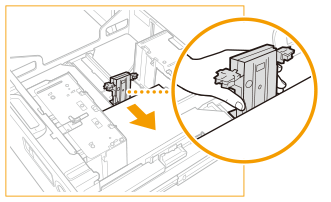

Сдвиньте ограничитель заднего края таким образом, чтобы он не касался устанавливаемой бумаги.
Для того чтобы сдвинуть ограничитель заднего края, за него необходимо взяться, как показано на рисунке.
4
Уберите всю установленную бумагу.
5
Переместите пластины смены формата в положение, в котором они не касаются бумаги.

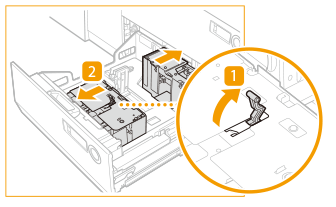

1
Снимите блокировку пластин смены формата.
2
Сдвиньте пластины смены формата в положение, в котором они не касаются установленной бумаги.
6
Отрегулируйте положение пластин смены формата вдоль бумаги.
1
Установите бумагу нужного формата до высоты приблизительно 10 мм.
2
Сдвиньте пластины смены формата (передние) и пластины смены формата (задние) в соответствии с форматом бумаги.
7
Заблокируйте рычаг пластины изменения формата и зафиксируйте его.
8
Сожмите рычаг наружной пластины смены формата, как показано ниже. Не отпуская рычага, передвиньте пластину держателя бумаги, чтобы совместить ее с требуемым форматом бумаги.
9
Загрузите в стойку всю оставшуюся бумагу, формат которой необходимо изменить.
Загружая бумагу с логотипом, обращайте внимание на ориентацию загрузки. Ориентация загружаемой бумаги
При загрузке бумаги для разделителей в стойку бумагу для разделителей обратного порядка следует помещать лицевой стороной вниз, чтобы выступы находились слева.
Дополнительные сведения о способе загрузки бумаги для каждого варианта см. в разделе Загрузка бумаги для разделителей.
10
Замените пластину формата в стойке для бумаги в соответствии с новым форматом бумаги.
11
Осторожно вставьте стойку для подачи бумаги в аппарат до фиксации с характерным щелчком.
Внутренний подъемник автоматически поднимается и подготавливает стойку для печати.
Не загружайте в стойку бумагу, на которой уже печатали, поскольку это может стать причиной неполадок или повреждения аппарата.
Не подвергайте сильным ударам ограничитель заднего края во время загрузки бумаги в стойку для бумаги, поскольку это может стать причиной неполадок или повреждения аппарата.
Не подвергайте сильным ударам стойку для бумаги во время ее открывания/закрывания, поскольку это может стать причиной неполадок, повреждения аппарата или смещения изображения.
Правильно настройте наружную пластину смены формата, внутреннюю пластину смены формата и ограничитель заднего края во избежание замятия бумаги и загрязнения распечаток или внутренней части аппарата.
Не загружайте несовместимую бумагу в POD Deck-E. Это может стать причиной замятия бумаги. Допустимая бумага
Свернутую или скрученную бумагу перед загрузкой в стойку для бумаги необходимо расправить.
Запрещается помещать бумагу или другие предметы в открытую часть стойки для бумаги рядом со стопкой бумаги, поскольку это может стать причиной неполадок или повреждения аппарата.
Внутри стойки для бумаги POD Deck-E имеется вентилятор для бумаги. Следите за тем, чтобы в отверстие вентилятора не попадали скрепки или иные посторонние предметы.
Если бумага загружена выше ограничительной отметки () или кассета для бумаги не полностью вставлена в стойку для бумаги, печать не выполняется.
Убедитесь, что высота стопки не превышает ограничительной отметки ().
Обязательно убедитесь в том, что стойка для бумаги установлена на место.
Если первый лист вывода не удается плавно вывести в выводной лоток, рекомендуется заранее поместить пустой лист аналогичного или большего размера, чем выводимая бумага, в лоток вывода.
Если на упаковке имеются указания о том, какой стороной загружать бумагу, следуйте этим указаниям.
При загрузке бумаги в модуль POD Deck-E печать выполняется на стороне, обращенной вниз.
Если возникают такие неполадки, как плохое качество распечаток или замятие бумаги, переверните бумагу и загрузите ее заново. Однако текстурную бумагу, бумагу с односторонним покрытием и бумагу с уже выполненной печатью перевернуть нельзя. Загрузите новую бумагу.
При загрузке бумаги убедитесь, что высота стопки бумаги не превышает ограничительной отметки 20 мм. Если высота стопки бумаги превышает 20 мм, ее края могут скрутиться или помяться, что может привести к снижению качества печати.

Загрузка конвертов в POD Deck-E

Имеющиеся типы конвертов и ограничения загрузки

Тип конверта
Верхняя, средняя и нижняя кассеты
Ограничение загрузки
Ограничительная отметка
Kakugata 2
10 листов
-
1
Подготовьтесь к загрузке конвертов. Перед загрузкой конвертов
2
Нажмите  (Параметры/Регистрация)  <Предпочтения>  <Параметры бумаги>  <Параметры бумаги> и зарегистрируйте нужный формат бумаги.
3

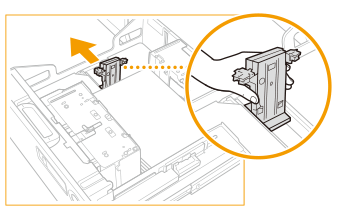

Сдвиньте фиксатор заднего края и пластины изменения формата в положение, не мешающее установке конвертов.
Пластины изменения размера необходимо разблокированы перед сдвигом.
4
Загрузите конверты.

Направление подачи конверта

Если используется Kakugata 2
Загружайте конверты таким образом, чтобы их клапаны были расположены слева.
*1 Направление подачи
*2 Стороной для печати вниз
Если конверты загружены неровно, их подача может осуществляться неправильно.
Не выполняйте печать на обратной стороне конвертов (стороне, на которую не нанесен клей).
5
Отрегулируйте положение пластины изменения формата и пластины держателя бумаги.

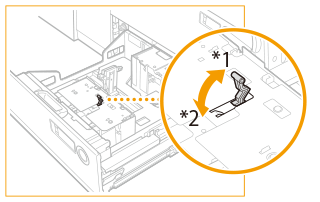

Разблокируйте при регулировке пластины изменения формата. Заблокируйте после регулировки.
*1 Разблокировано
*2 Заблокировано
6
Надежно вставьте стойку для бумаги в аппарат.
Не загружайте в стойку бумагу, на которой уже печатали, поскольку это может стать причиной неполадок или повреждения аппарата.
Перед загрузкой в стойку для бумаги скрученные конверты необходимо расправить.
Обязательно убедитесь, что стойка для бумаги установлена на место.
Ни в коем случае не кладите бумагу или другие предметы в пустую часть стойки. Это может привести к замятию бумаги.
7
Замените пластину изменения формата в стойке для бумаги по мере необходимости.
