印刷機のステータス
用紙や消耗品のステータスは印刷機の各部で確認できます。
メモ
印刷機のステータスは本体操作パネルでも確認できます。本体操作パネルの表示の詳細やステータスに関する設定については、PRISMAsync Print Server for iX1700 操作ガイドを参照してください。
ステータス表示
用紙や消耗品に関するエラーの発生状況や対処の必要性は、印刷機の各部で確認できます。

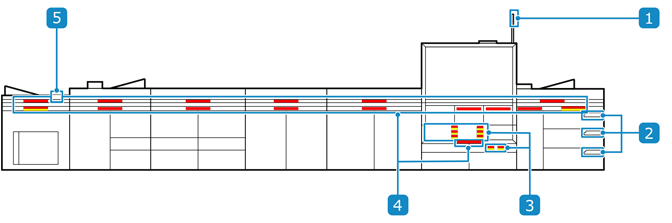

ステータス表示部
アテンションライト印刷機の稼働状況、紙づまりの処理やインクパック／部品交換の必要性を示します。詳細は
～
で確認します。
～ で確認します。PIM操作パネルPIMの状態や用紙の残量を示します。PIM（給紙モジュール）
インクLEDインク／コンディショニングリキッド／メンテナンスリキッドのパック交換、廃インク／廃コンディショニングリキッドの廃棄の必要性を示します。消耗品のステータス
ナビLED紙づまりの発生や、用紙カセットの用紙残量、排紙トレイの空き容量のステータスを示します。用紙のステータス
STM操作パネル用紙の積載量を示します。STM（排紙モジュール）
本体操作パネルダッシュボードにメッセージとアイコンが表示されたり、処理が必要な場合にポップアップが表示されたりします。
表示色
各部のステータス表示には以下の色が使用されます。
表示色 | 状態 |
緑 | 対処は必要ありません。 |
オレンジ | 用紙残量、消耗品残量、廃インク容器／廃コンディショニングリキッド容器の空き容量、積載可能な用紙容量の減少により印刷機の停止が近づいていることを警告します。 |
赤 | 印刷機が印刷を続行できないため、すぐに以下の対処が必要です。 用紙をセットする 用紙をセットする 出力紙を取り除く STMから出力紙を取り出す 消耗品を交換する 消耗品を交換する 廃インク容器／廃コンディショニングリキッド容器を空にする 廃インク／廃コンディショニングリキッドを廃棄する PIM／TMの各トレイから用紙を取り除く 紙づまりを解決する 用紙がつまった |
用紙のステータス
紙づまりが発生した位置や、トレイの空き容量などのステータスは、各モジュールのナビLEDで確認できます。該当の位置で表示色に応じて対処します。

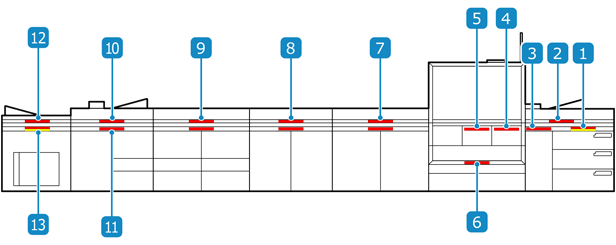

対処が必要な位置
第１パスは用紙のオモテ面に印刷するときの搬送パスです。第２パスは用紙のウラ面に印刷するときの搬送パスです。
PIM用紙カセットPIM水平パス部／PIMのエスケープ排紙トレイPIM垂直パス部PM搬送パス（レジストユニット付近）PM搬送パス（プリントベルト付近）PM搬送パス（第2パス）
FM1搬送パス上：第1パス
下：第2パス
FM2搬送パス上：第1パス
下：第2パス
CM搬送パス上：第1パス
下：第2パス
TM搬送パス（第1パス）／TMのエスケープ排紙トレイ
TM搬送パス（第2パス）
STM搬送パス／STMの排紙トレイ
STM搬送パス／STMのスタックトレイ表示色
表示色 | 状態 |
オレンジ | エラーが発生するおそれがあるため、対処が必要です。 用紙カセットの場合：残量が少ないため、用紙をセットします。用紙をセットする STMのスタックトレイの場合：空き容量が少ないため、出力紙を取り除きます。 |
赤 | 以下のいずれかのエラーが発生しているため、対処が必要です。 紙づまり 用紙がつまった 用紙カセットの用紙がない 用紙をセットする PIM／TM／STMの各トレイがいっぱい：出力紙を取り除きます。 |
消耗品のステータス
インク／コンディショニングリキッド／メンテナンスリキッドや廃インク容器／廃コンディショニングリキッド容器のステータスは、PM（印刷モジュール）のインクLED／廃インクLEDで確認できます。表示色に応じて対処します。
インクLEDインク／コンディショニングリキッド／メンテナンスリキッドのステータスを以下の色で示します。消耗品を交換する
表示色 | 状態 |
オレンジ | インク／コンディショニングリキッド／メンテナンスリキッド残量が少ないため、各パック交換が必要です。 アテンションライトも点灯している場合は、印刷が停止するおそれがあります。 |
赤 | インク／コンディショニングリキッド／メンテナンスリキッド残量がありません。各パック交換が必要です。 |
廃インク容器／廃コンディショニングリキッド容器のステータスを以下の色で示します。廃インク／廃コンディショニングリキッドを廃棄する
表示色 | 状態 |
オレンジ | 廃インク容器／廃コンディショニングリキッド容器の空き容量が少ないため、廃インク／廃コンディショニングリキッドの廃棄が必要です。 アテンションライトも点灯している場合は、印刷が停止するおそれがあります。 |
赤 | 廃インク容器／廃コンディショニングリキッド容器がいっぱいです。廃インク／廃コンディショニングリキッドの廃棄が必要です。 |
インクの残量とステータス表示
インクはインクパックからバッファータンクに供給され、印刷時はバッファータンクからインクが使用されます。インクパックが空でも印刷可能ですが、バッファータンクが空になると印刷が停止します。
ステータス表示には、バッファータンクも含めたインク残量が反映されます。ステータスは、インクLEDのほか、本体操作パネルでも確認できます。本体操作パネルのアイコンでも、インクLEDと同じ表示色が使用されます。
※インクの残量とステータス表示は、コンディショニングリキッドも同様です。
表示例：
「状態」のイラストの、左側がインクパック、右側がバッファータンクを示します。
状態 | インクLED表示色 | 本体操作パネルのアイコン | 説明 |
 | 赤 |  | インク残量がありません。インクパック交換が必要です。 |
 | オレンジ |  | インクパック交換が必要です。 |
 | ― |  | インクパック交換は必要ありません。 |
 | ― |  | インクパック交換は必要ありません。 インクパックから、バッファータンクへインク供給中です。 |
※本体操作パネルのアイコンは、イエローのインクの場合の例です。
