用紙をセットする
用紙は最適な状態で手順に従ってセットする必要があります。
用紙の包装紙などに給紙面についての指示がある場合は、指示に従って用紙をセットします。
必要な準備
用紙の状態を確認し、必要に応じてカールを矯正します。
用紙の準備
用紙の準備
1
用紙カセットを開ける
PIM操作パネルにあるオープンボタンを押して開けます。一度に開くことができる用紙カセットは1つだけです。
※用紙カセットは本体操作パネルからも開けることができます。
※用紙カセットは本体操作パネルからも開けることができます。
使用していない用紙カセットは、印刷機が印刷中でも開けることができます。
使用中の用紙カセットを開けた場合、同じ用紙が他の用紙カセットで使用可能なときは、印刷処理を続行できます。同じ用紙がセットされている用紙カセットが他にない場合、印刷処理は停止します。
用紙サイズを変更する場合は、規制板をずらす
1
つまみを倒してサイド規制板のロックを解除する
2
ノブを反時計回りに回して、サイド規制板をセットした用紙束から離す
3

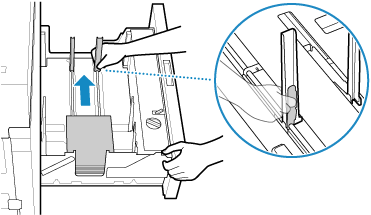

手前の後端規制板の右側にあるレバーをつまみ、用紙にかからないところまで広げる
用紙が残っている場合は取り出す
4
新しい用紙の一部をセットして、後端規制板を調整する
用紙をいためないように注意します。
1
用紙カセットの中央に用紙を置く
印刷する面を上にしてセットします。
用紙は高さ20 mm以下の束にわけてセットします。厚い用紙束を一度にセットすると、用紙の端の傷やめくれにより印字不良の原因になることがあります。
2
置いた用紙を左ガイドプレートに合わせる
3
ノブを時計回りにゆっくり回して、サイド規制板を用紙に合わせる
4
つまみを戻してサイド規制板をロックする
5

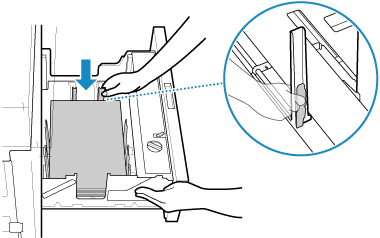

手前の後端規制板の右側にあるレバーをつまみ、セットする用紙にあわせて、後端規制板を動かす
用紙を用意する
包装紙から用紙を取り出し、さばきやすい枚数（高さ20 mm以下）を抜き出します。
セットする用紙をさばく
※矢印は搬送方向を示します。
～
の部分に対し、から順に、以下の手順で用紙をさばきます。用紙の短辺に対しては、手順1～2は不要です。
用紙をさばくことで、バリや吸着がなくなり、紙づまりを防ぐことができます。
1
用紙の端部をずらす
用紙角部を軽く曲げたあと、用紙を立てて全体を曲げます。
端部がずれて斜めになり、用紙がさばきやすくなります。
2
用紙の中央をさばく
手で用紙をしっかりつかんだまま用紙を伸ばし、中央付近をさばきます。
用紙の中央付近で用紙間に空気を含ませることで、吸着を抑制できます。
3
用紙の端部をさばく
用紙端部に対し、用紙と用紙のあいだに1枚ずつ空気を入れることで、密着による吸着要因を取り除くことができます。
用紙を水平な場所に置き、さばく部分を手で持ち、用紙の半分以上湾曲させ、さばきます。
用紙が束になっている場合は、束がなくなるまで繰り返します。
セットされている用紙の上に、さばいた用紙を置く
8

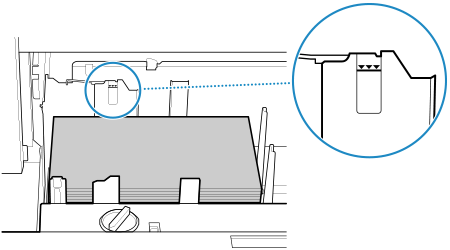

用紙がサイド規制板（奥）の積載制限マークを超えないようにセットします。
9

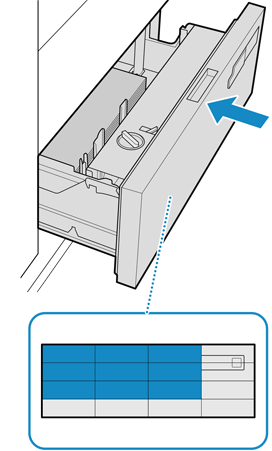

用紙カセットを「カチッ」と音がするまでゆっくりと本体に押し込む
用紙カセットを押し込むときは、イラストの青い部分を押します。
重要
用紙カセット内のリフターを手で持ち上げると、用紙カセットの誤動作や故障の原因となります。
用紙カセットの用紙をセットする部分以外のスペースに、用紙や用紙以外のものを入れないでください。故障の原因になることがあります。
メモ
用紙を使いきらない場合は、印刷機がシャットダウンモードになる前に取り出して、元の梱包材に戻すか、他の防湿材に包むなどして保管します。
※印刷機がスリープモードの場合は、用紙カセットに用紙を入れたままにしておくことができます。
※印刷機がスリープモードの場合は、用紙カセットに用紙を入れたままにしておくことができます。
カールや波打ちがある用紙は、用紙浮き検知ユニットで検出され、TMのエスケープ排紙トレイまたはPIMのエスケープ排紙トレイ*1に排出されます。エスケープ排紙トレイに繰り返し用紙が排出される
*1 PIMを重連接続している場合、1台目のPIMのエスケープ排紙トレイに排出されます。
用紙カセットを開いたとき、用紙がずれている場合は正しくセットしなおしてください。用紙がずれていると、用紙の折れや紙づまりの原因になることがあります。
