État de la presse

L'état des consommables et des supports peut être vérifié dans les différentes parties de la presse.

REMARQUE

L'état de la presse peut également être vérifié à l'aide du panneau de commande principal. Pour plus de détails sur l'affichage du panneau de commande principal et les réglages concernant l'état, reportez-vous au PRISMAsync Print Server for iX1700 Guide d'utilisation.

Voyants d'état

Vous pouvez vérifier l'occurrence d'erreurs concernant les consommables et les supports, et la nécessité de résoudre ces erreurs dans les différentes parties de la presse.

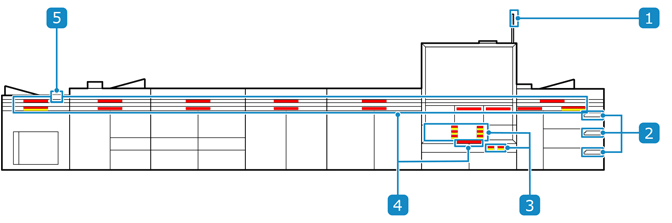

Voyants d'état

Témoin d'attention

Indique l'état de fonctionnement de la presse et la nécessité de supprimer les bourrages papier et de remplacer les packs d'encre ou les pièces. Pour plus de détails, vérifiez

Panneau de commande du PIM

Indique l'état du PIM et la quantité de supports restante. PIM (Paper Input Module)

Voyant d'encre

Indique la nécessité de remplacer le pack d'encre/de liquide de conditionnement/de liquide d'entretien ou de jeter l'encre usagée. État des consommables

Voyant de navigation

Indique si un bourrage papier s'est produit, la quantité de supports restante dans le magasin papier et l'espace restant dans le bac du haut. État du support

Panneau de commande du STM

Indique la quantité de support empilé. STM (Stacking Module)

Panneau de commande principal

Affiche des messages et des icônes sur le tableau de bord et des fenêtres contextuelles lorsque des actions sont requises.

Couleurs

Les couleurs suivantes sont utilisées pour indiquer l'état des différentes parties.

Couleurs	État
Vert	Aucune mesure n'est requise.
Orange	Avertit que la presse s'arrêtera bientôt en raison d'un support, de consommables, d'une capacité de récipient d'encre usagée ou d'une capacité de support empilable insuffisants.
Rouge	Les mesures suivantes sont requises immédiatement car la presse ne peut pas continuer à imprimer. Charger le support. Chargement des supports Retirer le support imprimé. Retrait des supports imprimés du STM Remplacer les consommables. Remplacement des consommables Vider le récipient d'encre usagée. Élimination des encres usagées/liquides de conditionnement usagés Retirez le support des bacs du PIM et du TM. Supprimer le bourrage papier. En cas de bourrage papier

État du support

Vous pouvez vérifier l'emplacement d'un bourrage papier et l'état de la presse tel que la capacité du bac à l'aide des voyants de navigation de chaque module. Effectuez les mesures requises à l'emplacement correspondant en fonction de la couleur du voyant.

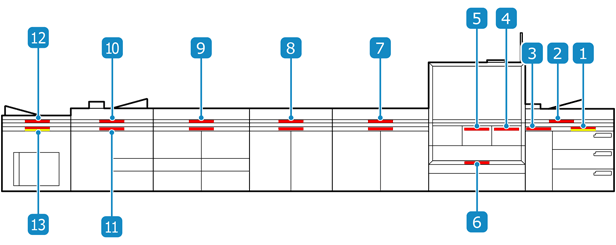

Lieux où des mesures sont requises

Le chemin principal est le chemin de transport utilisé lors de l'impression sur le recto du support. Le chemin secondaire est le chemin de transport utilisé lors de l'impression sur le verso du support.

Magasin papier du PIM

Chemin horizontal du PIM/bac de résidus PIM

Chemin vertical du PIM

Chemin de transport du PM (près de l'unité d'alignement)

Chemin de transport du PM (près du tapis d'impression)

Chemin de transport du PM (chemin secondaire)

Chemin de transport du FM1

Haut : Chemin principal

Bas : Chemin secondaire

Chemin de transport du FM2

Haut : Chemin principal

Bas : Chemin secondaire

Chemin de transport du CM

Haut : Chemin principal

Bas : Chemin secondaire

Chemin de transport du TM (chemin principal)/Bac à déchets du TM

Chemin de transport du TM (chemin secondaire)

Chemin de transport du STM/Bac du haut du STM

Chemin de transport du STM/Bac d'empilement du STM

Couleurs

Couleurs	État
Orange	Des mesures sont nécessaires car une erreur pourrait survenir. Pour un magasin papier : Chargez le support, car il est presque épuisé. Chargement des supports Pour le bac d'empilage du STM : retirez les supports imprimés, car il n'y a presque plus d'espace libre.
Rouge	Des mesures sont nécessaires lorsque l'une des erreurs suivantes s'est produite : Bourrage papier En cas de bourrage papier Pas de support dans le magasin papier Chargement des supports Pour les bacs du PIM/TM/STM : Retirez le support imprimé du bac plein.

État des consommables

L'état de l'encre/du liquide de conditionnement/du liquide d'entretien et du récipient d'encre usagée peut être vérifié à l'aide des voyants d'encre/d'encre usagée du PM (Print Module). Effectuez les mesures requises en fonction de la couleur du voyant.

Voyant d'encre

Indique l'état de l'encre/du liquide de conditionnement/du liquide d'entretien avec les couleurs suivantes. Remplacement des consommables

Couleurs des voyants	État
Orange	Les packs doivent être remplacés car l'encre/le liquide de conditionnement/le liquide d'entretien sont presque épuisés. Si le voyant d'attention est également allumé, l'impression peut s'arrêter.
Rouge	Les packs doivent être remplacés car il n'y a plus d'encre/de liquide de conditionnement/de liquide d'entretien.

Voyant d'encre usagée

Indique l'état du récipient d'encre usagée avec les couleurs suivantes. Élimination des encres usagées/liquides de conditionnement usagés

Couleurs des voyants	État
Orange	L'encre usagée doit être éliminée car le récipient d'encre usagée est presque plein. Si le voyant d'attention est également allumé, l'impression peut s'arrêter.
Rouge	Le récipient d'encre usagée est plein. L'encre usagée doit être éliminée.

Indicateurs d'état d'encre restante

L'encre est fournie au réservoir tampon depuis le pack d'encre, et l'encre dans le réservoir tampon est utilisée pour l'impression. L'impression peut continuer même lorsque le pack d'encre est vide. L'impression s'arrêtera une fois que l'encre dans le réservoir tampon sera épuisée.

L'encre dans le pack d'encre et le réservoir tampon est reflétée par les indicateurs d'état. Vous pouvez vérifier l'état avec le panneau de commande principal et le voyant d'encre. Les icônes sur le panneau de commande principal utilisent la même couleur que le voyant d'encre.

*L'affichage est identique pour le liquide de conditionnement.

Exemple :

Le côté gauche des illustrations dans « État » indique le pack d'encre et le côté droit indique le réservoir tampon.

État	Couleur du voyant d'encre	Icône sur le panneau de commande principal	Description
	Rouge		Il n'y a pas d'encre. Le pack d'encre doit être remplacé.
	Orange		Le pack d'encre doit être remplacé.
	-		Le pack d'encre n'a pas besoin d'être remplacé.
	-		Le pack d'encre n'a pas besoin d'être remplacé. L'encre est en cours d'approvisionnement du pack d'encre vers le réservoir tampon.

*Les exemples dans « Icône sur le panneau de commande principal » concernent l'encre jaune.
