Stato della macchina da stampa

Lo stato del supporto e dei materiali di consumo può essere controllato nelle varie parti della macchina da stampa.

NOTA

Lo stato della macchina da stampa può anche essere controllato utilizzando il pannello di controllo. Per i dettagli sulla visualizzazione del pannello di controllo e sulle impostazioni relative allo stato, vedere PRISMAsync Print Server for iX1700 Guida operativa.

Indicatori di stato

È possibile controllare il verificarsi di errori relativi ai supporti e ai materiali di consumo, e la necessità di risolvere tali errori, nelle varie parti della macchina da stampa.

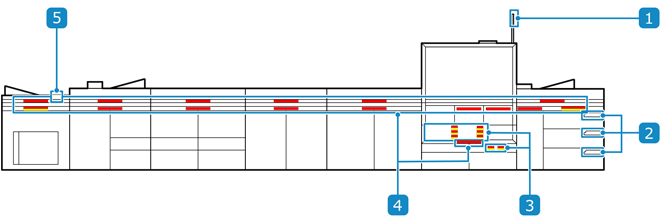

Indicatori di stato

Spia di attenzione

Indica lo stato di funzionamento della macchina da stampa e la necessità di eliminare gli inceppamenti carta e sostituire le confezioni dell’inchiostro o le parti. Per i dettagli, controllare da

Pannello di controllo del PIM

Indica lo stato del PIM e la quantità di supporto rimanente. PIM (Paper Input Module)

LED inchiostro

Indica la necessità di sostituire la confezione di inchiostro/liquido di condizionamento/liquido di manutenzione o di smaltire l’inchiostro di scarto. Stato materiali di consumo

LED di navigazione

Indica se si è verificato un inceppamento carta, la quantità di supporto rimanente nel vassoio carta e lo spazio rimanente nel vassoio superiore. Stato dei supporti

Pannello di controllo STM

Indica la quantità di supporti impilati. STM (Stacking Module)

Pannello di controllo

Visualizza messaggi e icone sul cruscotto e i messaggi popup quando sono richieste azioni.

Colori

I seguenti colori sono utilizzati per indicare lo stato delle varie parti.

Colori	Stato
Verde	Non sono richieste misure.
Arancione	Avverte che la macchina da stampa si fermerà presto a causa di insufficienza di supporti, materiali di consumo, capacità del contenitore dell’inchiostro di scarto o capacità dei supporti impilabili.
Rosso	Le seguenti misure sono richieste immediatamente perché la macchina da stampa non può continuare a stampare. Caricare i supporti. Caricamento del supporto Rimuovere i supporti stampati. Rimozione del supporto stampato dall’STM Sostituire i materiali di consumo. Sostituzione dei materiali di consumo Svuotare il contenitore dell’inchiostro di scarto. Smaltimento di inchiostro di scarto/liquido di condizionamento di scarto Rimuovere il supporto dai vassoi del PIM e del TM. Eliminare l’inceppamento carta. Quando la carta si inceppa

Stato dei supporti

È possibile controllare la posizione in cui si è verificato un inceppamento carta e lo stato della macchina da stampa, per esempio la capacità del vassoio, con i LED di navigazione di ciascun modulo. Eseguire le misure richieste nella posizione corrispondente in base al colore del LED.

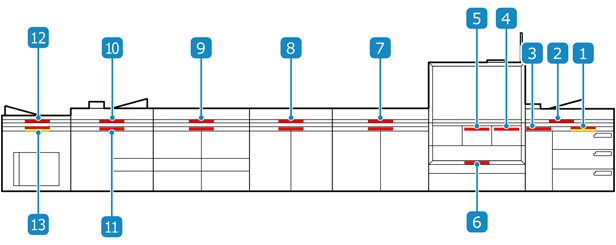

Posizioni in cui sono richieste misure

Il percorso primario è il percorso di trasporto utilizzato durante la stampa sul lato anteriore del supporto. Il percorso secondario è il percorso di trasporto utilizzato durante la stampa sul lato posteriore del supporto.

Vassoio carta PIM

Percorso orizzontale PIM/Vassoio di scarto PIM

Percorso verticale PIM

Percorso di trasporto PM (vicino all’unità di registro)

Percorso di trasporto PM (vicino al nastro di stampa)

Percorso di trasporto PM (percorso secondario)

Percorso di trasporto FM1

Superiore: percorso primario

Inferiore: percorso secondario

Percorso di trasporto FM2

Superiore: percorso primario

Inferiore: percorso secondario

Percorso di trasporto CM

Superiore: percorso primario

Inferiore: percorso secondario

Percorso di trasporto TM (percorso primario)/Vassoio scarti TM

Percorso di trasporto TM (percorso secondario)

Percorso di trasporto STM/vassoio superiore STM

Percorso di trasporto STM/vassoio risma STM

Colori

Colori	Stato
Arancione	Sono necessarie delle misure perché potrebbe verificarsi un errore. Per un vassoio carta: caricare il supporto, poiché è quasi esaurito. Caricamento del supporto Per il vassoio di impilamento dell’STM: rimuovere i supporti stampati, poiché lo spazio libero si sta esaurendo.
Rosso	Sono necessarie delle misure quando si è verificato uno dei seguenti errori: Inceppamento carta Quando la carta si inceppa Nessun supporto nel vassoio carta Caricamento del supporto Per i vassoi di PIM/TM/STM: Rimuovere il supporto stampato dal vassoio pieno.

Stato materiali di consumo

Lo stato di inchiostro/liquido di condizionamento/liquido di manutenzione e del contenitore dell’inchiostro di scarto può essere controllato usando il LED dell’inchiostro/LED dell’inchiostro di scarto del PM (Print Module). Eseguire le misure richieste in base al colore del LED.

LED inchiostro

Indica lo stato di inchiostro/liquido di condizionamento/liquido di manutenzione con i seguenti colori. Sostituzione dei materiali di consumo

Colori LED	Stato
Arancione	I pacchi devono essere sostituiti perché inchiostro/liquido di stabilizzazione/liquido di manutenzione si stanno esaurendo. Se anche la spia di attenzione è accesa, la stampa potrebbe fermarsi.
Rosso	I pacchi devono essere sostituiti perché non c’è inchiostro/liquido di stabilizzazione/liquido di manutenzione.

LED inchiostro di scarto

Indica lo stato del contenitore dell’inchiostro di scarto con i seguenti colori. Smaltimento di inchiostro di scarto/liquido di condizionamento di scarto

Colori LED	Stato
Arancione	L’inchiostro di scarto deve essere smaltito perché lo spazio nel contenitore dell’inchiostro di scarto si sta esaurendo. Se anche la spia di attenzione è accesa, la stampa potrebbe fermarsi.
Rosso	Il contenitore inchiostro di scarto è pieno. L’inchiostro di scarto deve essere smaltito.

Indicatori di stato dell’inchiostro rimanente

L’inchiostro viene fornito al serbatoio tampone dalla confezione dell'inchiostro, e l’inchiostro nel serbatoio tampone viene utilizzato per la stampa. La stampa può continuare anche quando la confezione dell'inchiostro è vuota. La stampa si fermerà una volta esaurito l’inchiostro nel serbatoio tampone.

L’inchiostro nella confezione dell’inchiostro e nel serbatoio tampone è riflesso negli indicatori di stato. È possibile controllare lo stato con il pannello di controllo principale e il LED dell’inchiostro. Le icone sul pannello di controllo principale usano lo stesso colore del LED dell’inchiostro.

*Lo stesso vale per il liquido di condizionamento.

Esempio:

Il lato sinistro delle illustrazioni in “Stato” indica la confezione dell'inchiostro e il lato destro indica il serbatoio tampone.

Stato	Colore LED inchiostro	Icona sul pannello di controllo principale	Descrizione
	Rosso		Non c’è inchiostro. La confezione dell'inchiostro deve essere sostituita.
	Arancione		La confezione dell'inchiostro deve essere sostituita.
	-		La confezione dell'inchiostro non ha bisogno di essere sostituita.
	-		La confezione dell'inchiostro non ha bisogno di essere sostituita. L’inchiostro viene fornito dalla confezione dell'inchiostro al serbatoio tampone.

*Gli esempi in “Icona sul pannello di controllo principale” si riferiscono all’inchiostro giallo.
