Einlegen der Medien

Die Medien müssen sich in einem optimalen Zustand befinden und gemäß dem angegebenen Verfahren eingelegt werden.

Falls auf der Medienverpackung Anweisungen vorhanden sind, welche Seite der Medien einzulegen ist, müssen Sie diese Anweisungen befolgen.

Erforderliche Vorbereitungen

Überprüfen Sie den Zustand der Medien und glätten Sie die Medien bei Bedarf.
Medien vorbereiten

Öffnen Sie das Papierfach.

Wenn Sie das Medienformat ändern möchten, fahren Sie mit dem Schritt 2 fort. Wenn Sie dasselbe Medienformat verwenden möchten, fahren Sie mit dem Schritt 3 fort.

Öffnen Sie das Papierfach, indem Sie die Öffnungstaste des PIM-Bedienfelds drücken. Sie können jeweils nur ein Papierfach öffnen.
* Sie können jedes Papierfach auch einzeln über das Hauptbedienfeld öffnen.

Sie können die nicht verwendeten Papierfächer öffnen, während die Druckmaschine druckt.

Wenn das verwendete Papierfach während des Druckvorgangs geöffnet wird, kann der Druckvorgang fortgesetzt werden, sofern sich in einem anderen Papierfach dieselben Medien befinden. Wenn dies nicht der Fall ist, wird der Druckvorgang angehalten.

Verschieben Sie die Papierhalterungen, um das Medienformat zu ändern.

Drücken Sie den Hebel in die Richtung der Druckmaschine, um die seitlichen Papierhalterungen zu entriegeln.

Drehen Sie den Knopf im Gegenuhrzeigersinn, um die seitlichen Papierhalterungen vom eingelegten Medienstapel zu lösen.

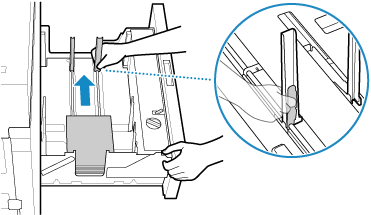

Drücken Sie den Hebel auf der rechten Seite der hinteren Papierhalterung und schieben Sie die hintere Papierhalterung von den Medien weg.

Wenn noch Medien vorhanden sind, entfernen Sie diese.

Laden Sie einige neue Medien ein und stellen Sie die hinteren Papierhalterungen ein.

Achten Sie darauf, die Medien nicht zu beschädigen.

Legen Sie die Medien in die Mitte des Papierfachs ein.

Legen Sie die Medien mit der Druckseite nach oben ein.

Legen Sie die Medien in Stapeln von jeweils nicht mehr als 20 mm (0,79") Dicke ein. Das gleichzeitige Einlegen eines dicken Medienstapels kann aufgrund beschädigter oder gewellter Medienkanten zu Druckproblemen führen.

Richten Sie die Medien an der linken Führungsplatte aus.

Drehen Sie den Knopf langsam im Uhrzeigersinn, um die seitlichen Papierhalterungen an den Medien auszurichten.

Drücken Sie den Hebel von der Druckmaschine weg, um die seitlichen Papierhalterungen zu verriegeln.

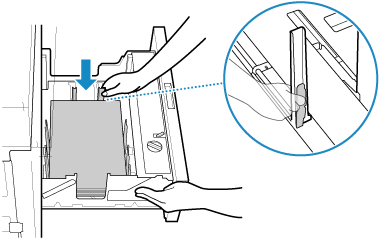

Drücken Sie den Hebel auf der rechten Seite der hinteren Papierhalterung und verschieben Sie die hintere Papierhalterung, bis sie an den Medien ausgerichtet ist.

Bereiten Sie die Medien vor.

Entnehmen Sie die Medien aus ihrer Verpackung und nehmen Sie dann einen Medienstapel heraus, der leicht aufzufächern ist (nicht dicker als 20 mm (0,79")).

Fächern Sie die restlichen Medien auf, die Sie zuvor nicht eingelegt haben.

* Der Pfeil zeigt die Transportrichtung an.

Führen Sie für die mit

bis

gekennzeichneten Teile das folgende Verfahren durch, um die Medien aufzufächern.

Das Verfahren für die Teile 1 und 2 ist für die kurze Seite der Medien nicht erforderlich.

Durch das Auffächern der Medien werden Grate entfernt und zusammenhaftende Medien getrennt, was dabei helfen kann, Papierstaus zu vermeiden.

Trennen Sie die Enden der Medien.

Biegen Sie die Ecken der Medien vorsichtig, stellen Sie dann den Medienstapel aufrecht und biegen Sie den gesamten Stapel.

Das Trennen der Enden der Medien erleichtert das Auffächern.

Fächern Sie die Mitte der Medien auf.

Biegen Sie die Medien, während Sie sie fest mit den Händen halten, um sie in der Mitte aufzufächern.

Dadurch kann Luft zwischen die Blätter im Bereich der Mitte gelangen, um ein Zusammenhaften der Blätter zu verhindern.

Fächern Sie das Ende der Medien auf.

Wenn Luft zwischen die Blätter am Ende der Medien gelangt, werden die Effekte verringert, die dazu führen können, dass die Blätter bei engem Kontakt zusammenhaften.

Legen Sie die Medien auf eine ebene Fläche, halten Sie den aufzufächernden Teil mit den Händen und biegen Sie die Medien dann mindestens zur Hälfte, um sie aufzufächern.

Wenn die Medien in separaten Blöcken zusammenhaften (verklumpem), wiederholen Sie den Vorgang, bis keine solchen Blöcke mehr vorhanden sind.

Legen Sie die aufgefächerten Medien auf die eingelegten Medien.

Wiederholen Sie die Schritte 5 bis 7 für jeden einzulegenden Medienstapel.

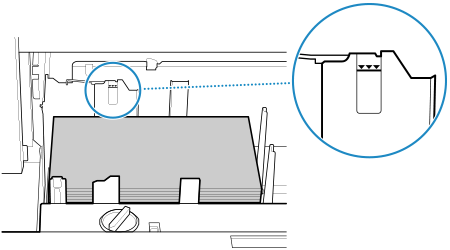

Legen Sie die Medien so ein, dass sie nicht über die Füllhöhenmarkierung an der hinteren Papierhalterung hinausragen.

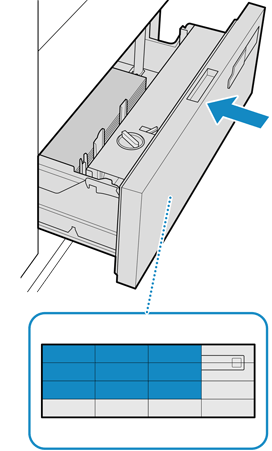

Schieben Sie das Papierfach vorsichtig hinein, bis es in geschlossener Position hörbar einrastet.

Wenn Sie das Papierfach einschieben, drücken Sie auf den in der Abbildung blau markierten Bereich.

WICHTIG

Wenn Sie die Hebeeinheit im Papierfach von Hand anheben, kann dies zu einer Fehlfunktion oder einem Defekt des Papierfachs führen.

Legen Sie niemals Medien oder andere Gegenstände in den leeren Bereich des Papierfachs neben den Medienstapel. Dies kann zu Fehlern führen.

HINWEIS

Entfernen Sie alle Medien, die sich noch im Papierfach befinden, bevor die Druckmaschine in den Ausschaltmodus wechselt, und bewahren Sie diese anschließend in der Originalverpackung oder in einer anderen feuchtigkeitsgeschützten Verpackung auf.
* Im Ruhemodus können Sie die Medien im Papierfach belassen.

Medien mit Wellung oder Kräuselung werden von der Einheit zur Erkennung von Medienverformungen erkannt und in das TM-Abfallfach oder PIM-Abfallfach*1 ausgegeben.Wenn die Medien wiederholt in das Abfallfach ausgegeben werden

*1 Wenn mehrere PIM angeschlossen sind, werden die Medien mit Wellung oder Kräuselung in den Abfallbehälter des ersten PIM ausgegeben.

Wenn die Medien beim Öffnen des Papierfachs falsch ausgerichtet sind, legen Sie die Medien korrekt ein. Falsch ausgerichtete Medien können Knicken in den Medien oder Papierstaus verursachen.
