Estado de la prensa

El estado del material y los consumibles se puede comprobar en diversas partes de la prensa.

NOTA

El estado de la prensa también se puede comprobar utilizando el panel de control principal. Para obtener más información sobre la visualización del panel de control principal y los ajustes relacionados con el estado, consulte la PRISMAsync Print Server for iX1700 Guía de funcionamiento.

Indicadores de estado

Puede comprobar la aparición de errores relacionados con los materiales y los consumibles, y la necesidad de resolverlos en las diversas partes de la prensa.

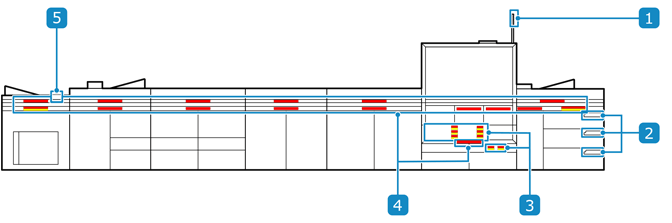

Indicadores de estado

Luz de atención

Indica el estado de funcionamiento de la prensa y la necesidad de eliminar atascos de papel y sustituir los paquetes de tinta o las piezas. Para obtener más información, consulte de

Panel de control del PIM

Indica el estado del PIM y la cantidad de material restante. PIM (Paper Input Module)

LED de tinta

Indica la necesidad de sustituir el paquete de tinta/líquido de acondicionamiento/líquido de mantenimiento o de desechar la tinta residual. Estado consumible

LED de navegación

Indica si ha ocurrido un atasco de papel, la cantidad de material restante en la bandeja de papel y el espacio restante en la bandeja superior. Estado del material

Panel de control del STM

Indica la cantidad de material apilado. STM (Stacking Module)

Panel de control principal

Muestra mensajes e iconos en la consola y ventanas emergentes cuando se requieren acciones.

Colores

Los siguientes colores se utilizan para indicar el estado de las distintas piezas.

Colores	Estado
Verde	No se requieren medidas.
Naranja	Advierte de que la prensa se detendrá pronto debido a la falta de materiales, consumibles, capacidad del contenedor de residuos de tinta o capacidad de materiales apilables.
Rojo	Las siguientes medidas se requieren de inmediato porque la prensa no puede continuar imprimiendo. Cargar materiales. Carga de materiales Retirar el material impreso. Extracción de materiales impresos del STM Sustituir los consumibles. Sustitución de los consumibles Vaciar el contenedor de residuos de tinta. Desecho de la tinta residual/líquido de acondicionamiento residual Retire el material de las bandejas de PIM y de TM. Eliminar el atasco de papel. En caso de atascos de papel

Estado del material

Puede comprobar la ubicación del atasco de papel y el estado de la prensa, como por ejemplo la capacidad de la bandeja, con los LED de navegación de cada módulo. Tome las medidas necesarias en la ubicación correspondiente según el color del LED.

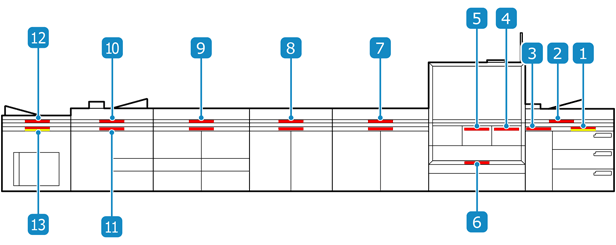

Ubicaciones donde se requieren medidas

La ruta primaria es la ruta de transporte utilizada al imprimir en la cara frontal del material. La ruta secundaria es la ruta de transporte utilizada al imprimir en la cara posterior del material.

Bandeja de papel del PIM

Ruta horizontal del PIM/Bandeja de residuos del PIM

Ruta vertical del PIM

Ruta de transporte del PM (cerca de la unidad de registro)

Ruta de transporte del PM (cerca de la banda de impresión)

Ruta de transporte del PM (ruta secundaria)

Ruta de transporte del FM1

Superior: Ruta primaria

Inferior: Ruta secundaria

Ruta de transporte del FM2

Superior: Ruta primaria

Inferior: Ruta secundaria

Ruta de transporte del CM

Superior: Ruta primaria

Inferior: Ruta secundaria

Ruta de transporte del TM (ruta primaria)/bandeja de residuos del TM

Ruta de transporte del TM (ruta secundaria)

Ruta de transporte del STM/bandeja superior del STM

Ruta de transporte del STM/bandeja de apilado del STM

Colores

Colores	Estado
Naranja	Se requieren medidas porque podría producirse un error. Para una bandeja de papel: Cargue el material, ya que se está agotando. Carga de materiales Para la bandeja de apilado del STM: retire el material impreso, ya que el espacio libre se está agotando.
Rojo	Se requerirán medidas si se ha producido alguno de los siguientes errores: Atasco de papel En caso de atascos de papel No hay materiales en la bandeja de papel Carga de materiales Para las bandejas de PIM/TM/STM: Retire el material impreso de la bandeja llena.

Estado consumible

El estado de la tinta/líquido de acondicionamiento/líquido de mantenimiento y del contenedor de residuos de tinta se puede comprobar utilizando el LED de tinta/LED de tinta residual del PM (Print Module). Tome las medidas necesarias según el color del LED.

LED de tinta

Indica el estado de la tinta/líquido acondicionador/líquido de mantenimiento con los siguientes colores. Sustitución de los consumibles

Colores de los LED	Estado
Naranja	Los paquetes necesitan ser sustituidos porque la tinta/líquido de acondicionamiento/líquido de mantenimiento se está agotando. Si la luz de atención también está encendida, la impresión puede detenerse.
Rojo	Los paquetes necesitan ser sustituidos porque no hay tinta/líquido de acondicionamiento/líquido de mantenimiento.

LED de tinta residual

Indica el estado del contenedor de residuos de tinta con los siguientes colores. Desecho de la tinta residual/líquido de acondicionamiento residual

Colores de los LED	Estado
Naranja	La tinta residual debe eliminarse porque el espacio en el contenedor de residuos de tinta se está agotando. Si la luz de atención también está encendida, la impresión puede detenerse.
Rojo	El contenedor de residuos de tinta está lleno. La tinta residual debe eliminarse.

Indicadores de estado de tinta restante

La tinta se suministra al depósito intermedio desde el paquete de tinta, y la tinta del depósito intermedio se utiliza para la impresión. La impresión puede continuar incluso cuando el paquete de tinta está vacío. La impresión se detendrá una vez que se agote la tinta del depósito intermedio.

La tinta del paquete de tinta y del depósito intermedio se muestra a través de los indicadores de estado. Puede comprobar el estado con el panel de control principal y el LED de tinta. Los iconos del panel de control principal utilizan el mismo color que el LED de tinta.

*Lo mismo se aplica al líquido de acondicionamiento.

Ejemplo:

El lado izquierdo de las ilustraciones de “Estado” indica el paquete de tinta y el lado derecho indica el depósito intermedio.

Estado	Color del LED de tinta	Icono en el panel de control principal	Descripción
	Rojo		No hay tinta. Es necesario sustituir el paquete de tinta.
	Naranja		Es necesario sustituir el paquete de tinta.
	-		El paquete de tinta no necesita ser sustituido.
	-		El paquete de tinta no necesita ser sustituido. La tinta se está suministrando desde el paquete de tinta al depósito intermedio.

*Los ejemplos en “Icono en el panel de control principal” son para la tinta amarilla.
