通过输入测量值调整打印位置文档编号: AJKS-236
测量测试页或任何打印页上图像的偏移量,然后输入测量值以执行调整。 可以根据问题选择调整项目。
想要调整多个项目时,可按以下顺序执行调整,以更轻松地对齐纸张两侧的打印位置:
当打印图像沿对角线倾斜时(纠正图像错位)
当打印图像变形为平行四边形时(纠正变形(平行四边形))
当打印图像变形为梯形时(纠正变形(梯形))(仅限 C7100 系列)
放大或缩小打印图像时(调整图像尺寸)
当图像位置根据进纸方向左右移动时(调整左页边对齐)
当图像位置根据进纸方向朝前缘或后缘移动时(调整前缘对齐)
* 您还可以调整长条形纸张上打印的图像。 * 不能使用其他打印页面调整图像尺寸。
步骤 1:注册纸张类型* 如果纸张已经注册,可以跳过此步骤。继续执行步骤 2。
步骤 2:打印测试页您可以从在线手册网站下载专用测试页面。
测试页的正面印有“第一面”。
为确保调整结果准确,请以 100% 放大倍率打印长条形纸张测试页。
在实际使用的长条形纸张上打印测试页。
根据要打印的纸张尺寸,“b”、“f”、“h”和“j”指示符可能会打印多次。对最靠近纸张后缘的位置进行调整。
需要进行的准备
装入要调整的纸张。
* 打印测试页最多使用 10 张纸。
1
在控制面板上,按下 [主页] 屏幕或其他屏幕中的 [
设置/注册]。
[主页] 屏幕 随即显示 [设置/注册] 屏幕。
2
按下 [参数选择]
[纸张设置]
[纸张类型管理设置]。
随即显示 [纸张类型管理设置] 屏幕。
3
选择已注册的自定义纸张,然后按下 [详细说明/编辑]。
随即显示 [详细说明/编辑] 屏幕。
4
针对 [调整图像位置] 按下 [更改]。
显示选择调整方法的屏幕。
5
按下 [不使用扫描仪]。
随即显示 [调整图像位置] 屏幕。
6
打印测试页。
根据要调整的项目打印测试页。
* 为纠正变形(平行四边形)打印的测试页还可用于除纠正图像错位以外的其他调整项目。
1
选择 [设置详细说明]。
2
选择 [纠正图像错位]、[纠正变形(平行四边形)] 或 [纠正变形(梯形)]。
3
选择 [输出测试页]。
4
设置测试页的份数,然后按下 [下一步]。
5
选择已装入要调整纸张的供纸器。
6
按下 [开始打印]。
打印测试页。
1
选择 [输出测试页]。
2
设置测试页的份数,然后按下 [下一步]。
3
选择已装入要调整纸张的供纸器。
4
按下 [开始打印]。
打印测试页。
步骤 3:通过输入测量值进行调整检查测试页或打印页的正面和背面,以确定打印位置是否偏移。 如果位置偏移,则测量正面和背面的每个长度,并根据测量值进行调整。
测量测试页或打印页上的每个长度。
测量正面和背面的长度。测试页的正面印有“第一面”。

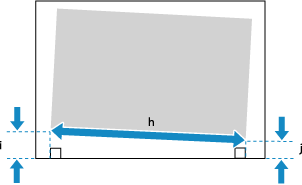

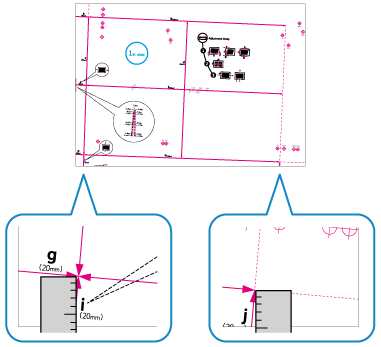

测量“i”和“j”的长度。
在测试页上,根据进纸方向,“i”指示符打印在前缘左侧,“j”指示符打印在后缘左侧。
当使用测试页以外的打印页时,还要测量“h”的长度。
测量“a”和“g”的长度。
在测试页上,根据进纸方向,“a”指示符打印在前缘右侧,“g”指示符打印在前缘左侧。
在使用测试页以外的打印页时,还要测量“c”的长度。
测量“b”和“h”的长度。对于长纸,测量最靠近纸张后缘的“b”和“h”长度。
在测试页上,根据进纸方向,“b”指示符打印在右侧,“h”指示符打印在左侧。
在使用测试页以外的打印页时,还要测量“c”的长度。
测量“f”和“d”的长度。
如果部分图像未打印在测试页(标准尺寸)上,请测量“f/2”(“f”长度的一半)和“d/2”(“d”长度的一半)的长度。将这些测量值与规定值(f/2:180.0 mm,d/2:125.0 mm)进行比较,计算放大或缩小倍率。
* 如果在小于 270.0 mm x 380.0 mm (10 5/8" x 15") 的纸张上打印测试页,部分图像将不会打印在纸张上。
如果部分图像未打印在测试页(长尺寸)上,请按照以下步骤比较数值并计算放大或缩小倍率。
如果“d”部分缺失,则测量“d/2”长度(“d”长度的一半),并将其与规定值(125.0 mm)进行比较。
如果“f”部分缺失,则测量最靠近后缘的“f”长度,并将其与相应的规定值(450.0 mm、550.0 mm 或 650.0 mm)进行比较。
* 如果在小于 270.0 mm x 762.0 mm (10 5/8" x 30") 的纸张上打印测试页,部分图像将不会打印在纸张上。

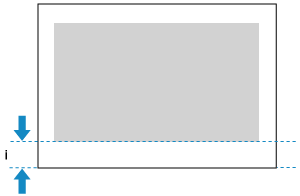

测量“i”的长度。
使用测试页时,还可通过检查左下方指示符的值来执行调整。检查左下方指示符的值时,请继续执行步骤
2 。
使用测试页以外的打印页时,“i”根据进纸方向位于前缘的左侧。

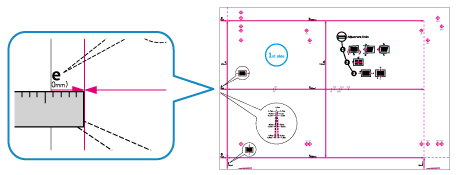

测量“e”的长度。
使用测试页时,还可以根据进纸方向检查前缘指示符的值来进行调整。检查左下方指示符的值时,请继续执行步骤
2 。
使用测试页以外的打印页时,“e”根据进纸方向位于前缘。
在正面和背面的每个项目中输入测量值。
在 [i] 和 [j] 中输入测量值,在 [h] 中输入下面所示的值,然后按下 [确定]。
对于测试页(标准尺寸):360.0
对于测试页(长尺寸):最接近后缘的值(360.0、450.0、550.0 或 650.0)
对于其他打印页:测量值
在 [a] 和 [g] 中输入测量值,在 [c] 中输入下面所示的值,然后按下 [确定]。
对于测试页(标准尺寸或长尺寸):250.0
对于其他打印页:测量值
在 [b] 和 [h] 中输入测量值,在 [c] 中输入下面所示的值,然后按下 [确定]。
测试页(标准尺寸或长尺寸):250.0
对于其他打印页:测量值
输入测量值时
按下 [使用测试页调整],在 [f] 和 [d] 中输入测量值,然后按下 [确定]
[确定]。
对于长条形测试页面,执行以下计算并在 [f] 中输入数值。
规定值(360.0 mm)÷ 测量位置(450.0 mm、550.0 mm 或 650.0 mm) × 测量得出的“f”值
输入放大或缩小倍率时
如果在步骤
1 中部分图像未打印在页面上,请在 [缩放倍率(f)] 和 [缩放倍率(d)] 中输入计算出的放大或缩小倍率,然后按下 [确定]。
要在平行于进纸方向的方向上放大或缩小打印图像,请在 [缩放倍率(f)] 中输入值。
要在垂直于进纸方向的方向上放大或缩小打印图像,请在 [缩放倍率(d)] 中输入值。
可以按 [±] 键在正负之间切换输入值。
输入测量值时
在 [左页边(i)对齐] 中,输入规定值(20.0 mm)与步骤
1 中测量的“i”长度之间的差值,然后按下 [确定]。
如果“i”的测量长度为 21.5 mm,请输入 -1.5 mm。
如果“i”的测量长度为 18.5 mm,请输入 +1.5 mm。
可以按 [±] 键在正负之间切换输入值。
根据测试页左下方的指示符进行调整时
检查纸张边缘与指示符中心线之间的偏移量,输入相应值,然后按下 [确定]。
当指示符的中心线位于纸张边缘之外时(当指示符的中心线未打印在页面上时),请设置正 (+) 值。打印位置根据进纸方向朝右边缘移动。示例: 如果正面指示符的中心线超出纸张边缘 0.4 mm,则将 [正面] 设置为“0.4 mm”。
当指示符的中心线位于纸张边缘之内时,设置负 (-) 值。打印位置根据进纸方向左边缘移动。示例 :如果正面指示符的中心线位于纸张边缘内 0.6 mm 处,则将 [正面] 设置为“-0.6 mm”。
输入测量值时
在 [前页边(e)对齐] 中,输入规定值 (20.0 mm) 与步骤
1 中测量的“e”长度之间的差值,然后按下 [确定]。
如果测量的“e”长度为 21.0 mm,请输入 -1.0 mm。
如果测量的“e”长度为 19.0 mm,请输入 +1.0 mm。
可以按 [±] 键在正负之间切换输入值。
根据测试页前缘的指示符进行调整时
检查纸张边缘与指示符中心线之间的偏移量,输入相应值,然后按下 [确定]。
当指示符的中心线位于纸张边缘之外时(当指示符的中心线未打印在页面上时),请设置正 (+) 值。打印位置根据进纸方向朝后缘移动。示例: 如果正面指示符的中心线超出纸张边缘 0.4 mm,则将 [正面] 设置为“0.4 mm”。
当指示符的中心线位于纸张边缘之内时,设置负 (-) 值。打印位置根据进纸方向朝前缘移动。示例 :如果正面指示符的中心线位于纸张边缘内 0.6 mm 处,则将 [正面] 设置为“-0.6 mm”。
再次打印测试页,然后检查调整结果。
1
选择 [纠正图像错位]、[纠正变形(平行四边形)] 或 [纠正变形(梯形)]。
2
选择 [输出测试页]。
3
设置测试页的份数,然后按下 [下一步]。
4
选择已装入要调整纸张的供纸器。
5
按下 [开始打印]。
打印测试页。
1
选择 [不使用扫描仪]。
2
选择 [输出测试页]。
3
设置测试页的份数,然后按下 [下一步]。
4
选择已装入要调整纸张的供纸器。
5
按下 [开始打印]。
打印测试页。
4
如果需要进一步调整,请重复步骤 1 到 3。
* 在执行调整左页边对齐或调整前页边对齐后,当显示 [调整图像位置] 屏幕时,屏幕上的值将重置为“0.0 mm”,但保留之前的设置值。如果要重复调整,请检查重新打印的测试页上的指示符并设置该值。
5
按下 [确定]
[关闭]。
注释
如果想要将保留的调整值重置为初始值并再次执行调整,请在设置值屏幕上按下 [恢复初始设置]。
