Úprava pozice tisku zadáním naměřených hodnot
Změřte míru posunu obrázku na testovacím výtisku nebo jakékoli vytištěné stránce a zadejte naměřené hodnoty pro provedení úpravy.
Podle problémů můžete vybrat položky k úpravě.
Podle problémů můžete vybrat položky k úpravě.
Když chcete upravit více položek, můžete snáze vyrovnat polohu tisku na obou stranách papíru provedením úprav v následujícím pořadí:
Když je vytištěný obraz šikmo diagonálně (Opravit nesprávné nastavení obrazu)
Když je vytištěný obraz zkreslený do tvaru rovnoběžníku (Opravit zkreslení (rovnoběžník))
Když je vytištěný obraz zkreslený do tvaru lichoběžníku (Opravit zkreslení (lichoběžník)) (pouze Řada C7100)
Když je vytištěný obraz zvětšený nebo zmenšený (Upravit velikost obrazu)
Když je obraz posunutý doleva nebo doprava podle směru podávání (Upravit zarovnání levého okraje)
Když je obraz posunutý směrem k přednímu nebo zadnímu okraji podle směru podávání (Upravit zarovnání předního okraje)
*Úprava velikosti obrazu nelze provést pomocí žádné jiné vytištěné stránky.
Krok 1: Uložení typu papíru
Uložte typ papíru, pro který chcete upravit polohu tisku, jako vlastní typ papíru. Uložení často používaných typů papíru
* Pokud je papír již uložen, můžete tento krok vynechat. Přejděte ke kroku 2.
Krok 2: Tisk testovacího výtisku
Pomocí ovládacího panelu vytiskněte testovací výtisk na obě strany papíru. Použitelný papír pro oboustranný tisk
Testovací výtisk nemůžete vytisknout pomocí Remote UI (Vzdálené UR) na počítači.
Pro Řada C5100 je zapotřebí oprávnění správce nebo správce zařízení.
Testovací výtisk nemůžete vytisknout pomocí Remote UI (Vzdálené UR) na počítači.
Pro Řada C5100 je zapotřebí oprávnění správce nebo správce zařízení.
*Tento krok můžete vynechat, pokud použijete jiný než testovací výtisk. Přejděte ke kroku 3. Krok 3: Úprava podle zadaných naměřených hodnot
* Chcete-li provést úpravu pro dlouhé listy papíru, vytiskněte odpovídající testovací výtisk na obě strany papíru a pokračujte krokem 3. Krok 3: Úprava podle zadaných naměřených hodnot
Odpovídající testovací výtisk můžete stáhnout z webu s příručkami online.
https://oip.manual.canon/
https://oip.manual.canon/
Na přední straně testovacího výtisku je vytištěno „1. strana“.
Aby byly výsledky nastavení přesné, vytiskněte testovací stránku dlouhého listu při 100% zvětšení.
Testovací stránku vytiskněte na skutečný dlouhý list papíru, který budete používat.
Podle velikosti papíru, na který se má tisknout, se můžou indikátory „b“, „f“, „h“ a „j“ vytisknout vícekrát. Proveďte seřízení pro místa nejbližší k přednímu okraji papíru.
Nutná příprava
Vložte papír, který chcete upravit.
*Pro tisk testovacího výtisku použijte až 10 listů papíru.
1
Přihlaste se do přístroje jako správce (pro Řada C5100). Přihlášení k přístroji
2
Na ovládacím panelu stiskněte tlačítko [
Nastavení/Uložení] na obrazovce [Hlavní obrazovka] nebo na jiné obrazovce. Obrazovka [Hlavní obrazovka]
Nastavení/Uložení] na obrazovce [Hlavní obrazovka] nebo na jiné obrazovce. Obrazovka [Hlavní obrazovka]Zobrazí se obrazovka [Nastavení/Uložení].
3
Stiskněte tlačítko [Možnosti]
[Nastavení papíru] [Nastavení správy typu papíru].
[Nastavení papíru] [Nastavení správy typu papíru].Zobrazí se obrazovka [Nastavení správy typu papíru].
4
Vyberte uložený vlastní papír a stiskněte [Detaily/Editovat].
Zobrazí se obrazovka [Detaily/Editovat].
5
Stiskněte [Změnit] pro [Nastavit polohu obrazu].
Zobrazí se obrazovka pro výběr způsobu úpravy.
6
Stiskněte [Nepoužít skener].
Zobrazí se obrazovka [Nastavit polohu obrazu].
7
Vytiskněte zkušební stránku.
Vytiskněte testovací výtisk podle položek, které chcete upravit.
*Testovací výtisk vytištěný pro korekci zkreslení (rovnoběžník) lze použít také pro ostatní upravované položky, kromě korekce obrazu s nežádoucím posunutím.
Při provádění korekce nesprávného nastavení obrazu, korekce zkreslení ve tvaru rovnoběžníku nebo korekce zkreslení ve tvaru lichoběžníku
1
Vyberte možnost [Nastavit detaily].
2
Vyberte položku [Korekce nespr. nast. obrazu], [Korek. zkreslení (Rovnoběžník)] nebo [Korek. zkreslení (Lichoběžník)].
3
Vyberte možnost [Výstup testovací stránky].
4
Nastavte počet kopií testovacího výtisku a stiskněte položku [Další].
5
Vyberte zdroj papíru s vloženým papírem, který chcete upravit.
6
Stiskněte [Spustit tisk].
Vytisknou se testovací výtisky.
Při provádění úpravy velikosti obrazu, úpravy zarovnání levého okraje nebo úpravy zarovnání zaváděcího okraje
1
Vyberte možnost [Výstup testovací stránky].
2
Nastavte počet kopií testovacího výtisku a stiskněte položku [Další].
3
Vyberte zdroj papíru s vloženým papírem, který chcete upravit.
4
Stiskněte [Spustit tisk].
Vytisknou se testovací výtisky.
Krok 3: Úprava podle zadaných naměřených hodnot
Zkontrolujte přední i zadní stranu testovacího výtisku nebo vytištěné stránky a zjistěte, zda není posunuta poloha tisku.
Pokud je poloha posunuta, změřte každou délku na přední a zadní straně a na základě naměřených hodnot proveďte úpravu.
Pokud je poloha posunuta, změřte každou délku na přední a zadní straně a na základě naměřených hodnot proveďte úpravu.
Změřte každou délku na testovacím výtisku nebo vytištěné stránce.
Změřte délky na přední a zadní straně. Na přední straně testovacího výtisku je vytištěno „1. strana“.
Při provádění korekce nesprávného nastavení obrazu
Testovací výtisk (standardní velikost)
Testovací výtisk (dlouhý)
Další vytištěná stránka

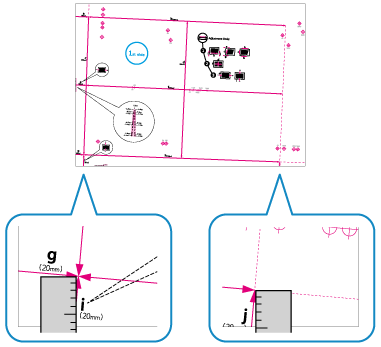

Změřte délky „i“ a „j“.
Na testovacím výtisku je indikátor „i“ vytištěn na levé straně zaváděcího okraje a indikátor „j“ na levé straně zadního okraje, podle směru podávání.

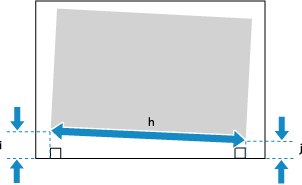

Když použijete jinou vytištěnou stránku než testovací výtisk, změřte také délku „h“.
Při provádění korekce zkreslení (rovnoběžník)
Testovací výtisk (standardní velikost)
Testovací výtisk (dlouhý)
Další vytištěná stránka

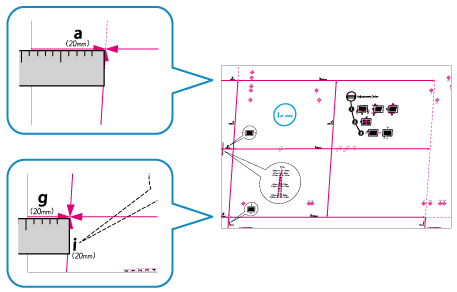

Změřte délky „a“ a „g“.
Na testovacím výtisku je indikátor „a“ vytištěn na pravé straně zaváděcího okraje a indikátor „g“ na levé straně zadávacího okraje, podle směru podávání.
Pokud použijete jinou vytištěnou stránku než testovací výtisk, změřte také délku „c“.
Při provádění korekce zkreslení (lichoběžník) (pouze Řada C7100)
Testovací výtisk (standardní velikost)
Testovací výtisk (dlouhý)
Další vytištěná stránka
Změřte délky „b“ a „h“. U dlouhého papíru změřte tyto délky v místě nejblíže k zadnímu okraji papíru.
Na testovacím výtisku je indikátor „b“ vytištěn na pravé straně a indikátor „h“ na levé straně, podle směru podávání.
Pokud použijete jinou vytištěnou stránku než testovací výtisk, změřte také délku „c“.
Při provádění úpravy velikosti obrazu
Testovací výtisk (standardní velikost)
Testovací výtisk (dlouhý)

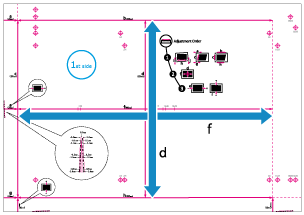

Změřte délky „f“ a „d“.
Pokud na testovacím výtisku (standardní velikosti) není vytištěna část obrazu, změřte délky „f/2“ (polovina délky „f“) a „d/2“ (polovina délky „d“). Tyto naměřené hodnoty porovnejte s předepsanými hodnotami (f/2: 180,0 mm, d/2: 125,0 mm) pro výpočet poměru zvětšení nebo zmenšení.
* Pokud zkušební výtisk vytisknete na papír menší než 270,0 mm x 380,0 mm (10 5/8" x 15"), na papír se nevytiskne celý obraz.
Pokud na testovacím výtisku (dlouhém) není vytištěna část obrazu, postupujte podle níže uvedeného postupu a porovnejte hodnoty a vypočtěte poměr zvětšení nebo zmenšení.
Pokud chybí část délky „d“, změřte délku „d/2“ (polovinu délky „d“) a porovnejte ji s předepsanou hodnotou (125,0 mm).
Pokud chybí část délky „f“, změřte délku „f“ nejblíže zadnímu okraji a porovnejte ji s odpovídající předepsanou hodnotou (450,0 mm, 550,0 mm nebo 650,0 mm).
* Pokud zkušební výtisk vytisknete na papír menší než 270,0 mm x 762,0 mm (10 5/8" x 30"), na papír se nevytiskne celý obraz.
Při provádění úpravy zarovnání levého okraje
Testovací výtisk (standardní velikost)
Testovací výtisk (dlouhý)
Další vytištěná stránka

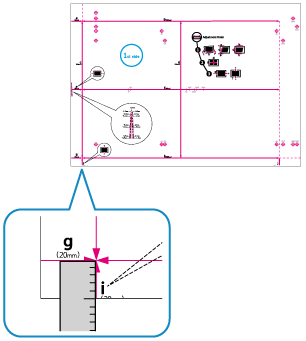

Změřte délku „i“.
Při použití testovacího výtisku můžete provést úpravu také kontrolou hodnoty indikátoru v levém dolním rohu. Zkontrolujte hodnotu indikátoru vlevo dole a přejděte ke kroku 2.

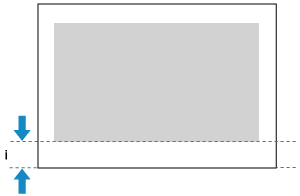

Pokud použijete jinou vytištěnou stránku než testovací výtisk, znak „i“ se nachází na levé straně zaváděcího okraje podle směru podávání.
Při provádění úpravy zarovnání zaváděcího okraje
Testovací výtisk (standardní velikost)
Testovací výtisk (dlouhý)
Další vytištěná stránka

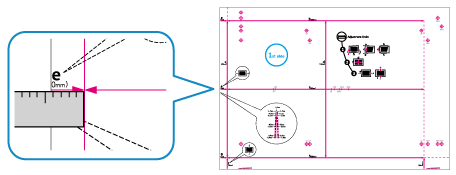

Změřte délku „e“.
Když používáte testovací výtisk, můžete také provést úpravu kontrolou hodnoty indikátoru na zaváděcím okraji podle směru podávání. Zkontrolujte hodnotu indikátoru vlevo dole a přejděte ke kroku 2.
Pokud použijete jinou vytištěnou stránku než testovací výtisk, znak „e“ se nachází na zaváděcím okraji podle směru podávání.
U každé položky zadejte naměřené hodnoty pro přední a zadní stranu.
Při provádění korekce nesprávného nastavení obrazu
Do polí [i] a [j] zadejte naměřené hodnoty, do pole [h] zadejte níže uvedenou hodnotu a stiskněte [OK].
Testovací výtisk (standardní velikost): 360,0
Testovací výtisk (dlouhý): Hodnota nejblíže k zadní hraně (360,0, 450,0, 550,0 nebo 650,0)
Pro další výtisk: Naměřená hodnota
Při provádění korekce zkreslení (rovnoběžník)
Do polí [a] a [g] zadejte naměřené hodnoty, do pole [c] zadejte níže uvedenou hodnotu a stiskněte [OK].
Pro testovací výtisk (standardní velikost nebo dlouhý): 250,0
Pro další výtisk: Naměřená hodnota
Při provádění korekce zkreslení (lichoběžník) (pouze Řada C7100)
Do polí [b] a [h] zadejte naměřené hodnoty, do pole [c] zadejte níže uvedenou hodnotu a stiskněte [OK].
Pro testovací výtisk (standardní velikost nebo dlouhý): 250,0
Pro další výtisk: Naměřená hodnota
Při provádění úpravy velikosti obrazu
Při zadávání naměřených hodnot
Stiskněte [Nastavit použitím testovací stránky], zadejte naměřené hodnoty do polí [f] a [d] a stiskněte [OK] [OK].
[OK].
Pro dlouhý testovací výtisk proveďte níže uvedený výpočet a zadejte hodnotu do pole [f].
Předepsaná hodnota (360,0 mm) ÷ poloha měření (450,0 mm, 550,0 mm nebo 650,0 mm) × naměřená hodnota „f“
Předepsaná hodnota (360,0 mm) ÷ poloha měření (450,0 mm, 550,0 mm nebo 650,0 mm) × naměřená hodnota „f“
Při zadávání poměru zvětšení nebo zmenšení
Pokud se na stranu nevytiskne část obrázku v kroku 1, zadejte vypočítaný poměr zvětšení nebo zmenšení do [Zoom (f)] a [Zoom (d)] a stiskněte [OK].
Chcete-li zvětšit nebo zmenšit tištěný obrázek ve směru rovnoběžném se směrem podávání, zadejte hodnotu do [Zoom (f)].
Chcete-li zvětšit nebo zmenšit tištěný obrázek ve směru kolmém ke směru podávání, zadejte hodnotu do [Zoom (d)].
Stisknutím znaku [±] můžete zadanou hodnotu střídavě měnit na kladnou a zápornou.
Při provádění úpravy zarovnání levého okraje
Při zadávání naměřených hodnot
Do [Zarovnání (i) levého okraje] zadejte rozdíl mezi předepsanou hodnotou (20,0 mm) a délkou „i“ naměřenou v kroku 1 a poté stiskněte [OK].
Pokud je naměřená délka „i“ například 21,5 mm, zadejte -1,5 mm.
Pokud je naměřená délka „i“ například 18,5 mm, zadejte +1,5 mm.
Stisknutím znaku [±] můžete zadanou hodnotu střídavě měnit na kladnou a zápornou.
Při úpravě podle indikátoru v levém dolním rohu testovacího výtisku
Zkontrolujte velikost posunu mezi okrajem papíru a středovou čarou indikátoru, zadejte odpovídající hodnotu a stiskněte možnost [OK].
Když je středová čára indikátoru mimo okraj papíru (pokud středová čára indikátoru není vytištěna na stránce), nastavte kladnou (+) hodnotu. Pozice tisku se posouvá směrem k pravému okraji podle směru podávání.
Příklad: Pokud je středová čára indikátoru na přední straně mimo okraj papíru o 0,4 mm, nastavte položku [Přední strana] na „0,4 mm“.
Příklad: Pokud je středová čára indikátoru na přední straně mimo okraj papíru o 0,4 mm, nastavte položku [Přední strana] na „0,4 mm“.
Když je středová čára indikátoru uvnitř okraje papíru, nastavte zápornou (-) hodnotu. Poloha tisku se posouvá směrem k levému okraji podle směru podávání.
Příklad: Pokud je středová čára indikátoru na přední straně uvnitř okraje papíru o 0,6 mm, nastavte položku [Přední strana] na hodnotu „-0,6 mm“.
Příklad: Pokud je středová čára indikátoru na přední straně uvnitř okraje papíru o 0,6 mm, nastavte položku [Přední strana] na hodnotu „-0,6 mm“.
Při provádění úpravy zarovnání zaváděcího okraje
Při zadávání naměřených hodnot
Do [Nastavení (e) zavád. okraje] zadejte velikost rozdílu mezi předepsanou hodnotou (20,0 mm) a délkou „e“ naměřenou v kroku 1 a poté stiskněte [OK].
Pokud je naměřená délka „e“ například 21,0 mm, zadejte -1,0 mm.
Pokud je naměřená délka „e“ například 19,0 mm, zadejte +1,0 mm.
Stisknutím znaku [±] můžete zadanou hodnotu střídavě měnit na kladnou a zápornou.
Při úpravě na základě indikátoru na zaváděcím okraji testovacího výtisku
Zkontrolujte velikost posunu mezi okrajem papíru a středovou čarou indikátoru, zadejte odpovídající hodnotu a stiskněte možnost [OK].
Když je středová čára indikátoru mimo okraj papíru (pokud středová čára indikátoru není vytištěna na stránce), nastavte kladnou (+) hodnotu. Poloha tisku se posouvá směrem k zadnímu okraji podle směru podávání.
Příklad: Pokud je středová čára indikátoru na přední straně mimo okraj papíru o 0,4 mm, nastavte položku [Přední strana] na „0,4 mm“.
Příklad: Pokud je středová čára indikátoru na přední straně mimo okraj papíru o 0,4 mm, nastavte položku [Přední strana] na „0,4 mm“.
Když je středová čára indikátoru uvnitř okraje papíru, nastavte zápornou (-) hodnotu. Poloha tisku se posouvá směrem k zaváděcímu okraji podle směru podávání.
Příklad: Pokud je středová čára indikátoru na přední straně uvnitř okraje papíru o 0,6 mm, nastavte položku [Přední strana] na hodnotu „-0,6 mm“.
Příklad: Pokud je středová čára indikátoru na přední straně uvnitř okraje papíru o 0,6 mm, nastavte položku [Přední strana] na hodnotu „-0,6 mm“.
Znovu vytiskněte testovací výtisk a zkontrolujte výsledky úprav.
Při provádění korekce nesprávného nastavení obrazu, korekce zkreslení ve tvaru rovnoběžníku nebo korekce zkreslení ve tvaru lichoběžníku
1
Vyberte položku [Korekce nespr. nast. obrazu], [Korek. zkreslení (Rovnoběžník)] nebo [Korek. zkreslení (Lichoběžník)].
2
Vyberte možnost [Výstup testovací stránky].
3
Nastavte počet kopií testovacího výtisku a stiskněte položku [Další].
4
Vyberte zdroj papíru s vloženým papírem, který chcete upravit.
5
Stiskněte [Spustit tisk].
Vytisknou se testovací výtisky.
Při provádění úpravy velikosti obrazu, úpravy zarovnání levého okraje nebo úpravy zarovnání zaváděcího okraje
1
Vyberte možnost [Nepoužít skener].
2
Vyberte možnost [Výstup testovací stránky].
3
Nastavte počet kopií testovacího výtisku a stiskněte položku [Další].
4
Vyberte zdroj papíru s vloženým papírem, který chcete upravit.
5
Stiskněte [Spustit tisk].
Vytisknou se testovací výtisky.
4
Pokud je zapotřebí další úprava, opakujte kroky 1 až 3.
*Když po provedení úpravy vyrovnání levého okraje nebo úpravy vyrovnání zaváděcího okraje zobrazíte obrazovku [Nastavit polohu obrazu], hodnota na obrazovce se znovu nastaví na „0,0 mm“, ale předtím nastavená hodnota zůstane zachována. Pokud chcete úpravu opakovat, zkontrolujte indikátor na znovu vytištěném testovacím výtisku a nastavte tuto hodnotu.
5
Stiskněte možnost [OK] [Zavřít].
[Zavřít].POZNÁMKA
Pokud chcete zachované hodnoty úprav znovu nastavit na počáteční hodnoty a úpravu provést znovu, stiskněte na obrazovce pro nastavení hodnot [Obnovit úvodní nastavení].
