De ITB-eenheid en de buitenste secundaire transportrol vervangen
Wanneer de ITB-eenheid het einde van zijn levensduur heeft bereikt, wordt een bericht weergegeven waarin u wordt gevraagd om de ITB-eenheid te vervangen.
Wanneer de buitenste secundaire transportrol het einde van zijn levensduur heeft bereikt, wordt een bericht weergegeven waarin u wordt gevraagd om de buitenste secundaire transportrol te vervangen.
Volg in beide gevallen het bericht op het scherm om een nieuw onderdeel voor te bereiden voor vervanging.
Waarschuwingen bij het vervangen van de ITB-eenheid en de buitenste secundaire transportrol
|
Forceer uw handen niet in de hoofdeenheid en raak de verschillende onderdelen niet aan.  Raak de transportriem (  ) of reiniger ( ) van de ITB-eenheid niet aan. De afdrukkwaliteit neemt af als deze beschadigd of vuil raken. |
 |
Vervang de ITB-eenheid pas wanneer u hierom wordt gevraagd via een bericht op het display. Vervang de buitenste secundaire transportrol pas wanneer u hierom wordt gevraagd via een bericht op het display. |
 |
Voor meer informatie over elk bericht raadpleegt u Maatregelen bij elk bericht. Zie Verbruiksmaterialen voor informatie over de modelnummers van de ITB-eenheid en de buitenste secundaire externe transportrol. |
Procedure voor het vervangen van de ITB-eenheid en de buitenste secundaire transportrol
Bij het vervangen van de ITB-eenheid en de buitenste secundaire transportrol, wordt de procedure ook weergegeven op het scherm. Controleer naast de volgende procedure ook de informatie die op het scherm wordt weergegeven.
1
Open de voorklep terwijl u de knop ingedrukt houdt.
2

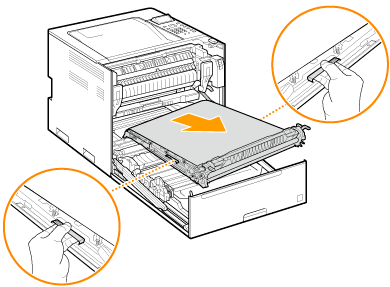

Houd de handgrepen aan beide uiteinden van de ITB-eenheid vast en trek de ITB-eenheid eruit.
Trek de ITB-eenheid naar buiten totdat het symbool
op de ITB-eenheid is uitgelijnd met het symbool
op de hoofdeenheid.
op de ITB-eenheid is uitgelijnd met het symbool op de hoofdeenheid.
3
Verwijder de ITB-eenheid.
Houd de handgrepen aan de linker- en rechterkant van de ITB-eenheid vast en til de eenheid omhoog en naar voren om deze te verwijderen.
Kantel de ITB-eenheid niet. Als u dit wel doet, kan de toner in de eenheid worden gemorst.
4
Haal de nieuwe ITB-eenheid uit de beschermende zak en trek het beschermvel eraf.
Het is niet toegestaan de ITB-eenheid te demonteren of aan te passen.
5
Installeer de nieuwe ITB-eenheid.

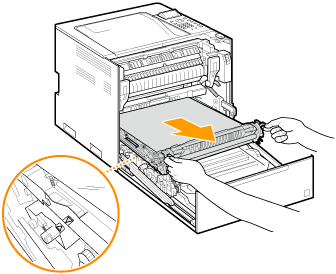

Plaats de ITB-eenheid op de hoofdeenheid, met het symbool op de ITB-eenheid uitgelijnd met het symbool op de hoofdeenheid.
op de ITB-eenheid uitgelijnd met het symbool op de hoofdeenheid.
6

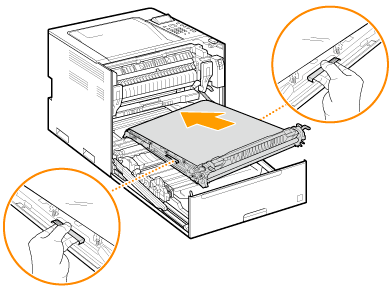

Duw de ITB-eenheid naar binnen.
Houd de handgrepen aan beide uiteinden van de ITB-eenheid vast en duw de ITB-eenheid volledig naar binnen.
7

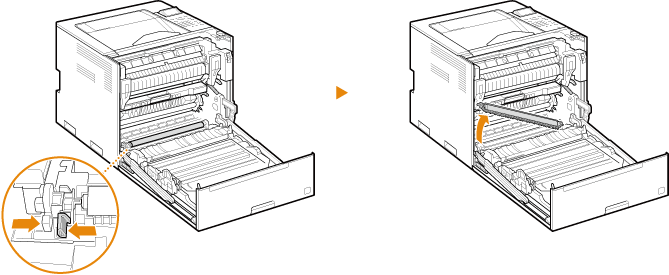

Verwijder de buitenste secundaire transportrol.
Duw de witte knop naar links en til vervolgens het linkeruiteinde schuin omhoog om de roleenheid te verwijderen.
8

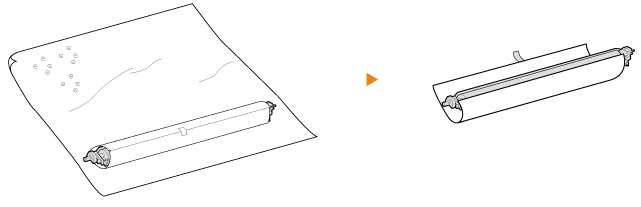

Verwijder de nieuwe buitenste secundaire transportrol uit de noppenfolie en verwijder vervolgens het beschermvel.
9
Installeer de nieuwe buitenste secundaire transportrol.
10
Sluit de klep aan de voorzijde.
