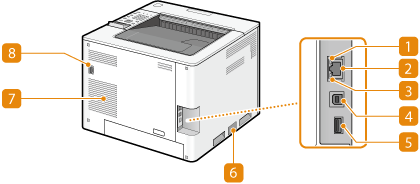

Strona tylna
Wskaźnik ACT
Wskaźnik ACT miga, gdy dane są wysyłane lub odbierane.
Port LAN
Umożliwia podłączenie urządzenia do routera przewodowego LAN lub innego sprzętu za pomocą kabla LAN Konfigurowanie środowiska sieciowego
Wskaźnik LNK
Wskaźnik LNK miga na zielono, gdy urządzenie jest prawidłowo podłączone do sieci.
Port USB (połączenie z komputerem)
Umożliwia podłączenie kabla USB, za pośrednictwem którego nawiązane zostanie połączenie między urządzeniem i komputerem.
Port USB (do podłączenia komputera) obsługuje standard USB 2.0.
Port USB (do podłączenia urządzenia USB)
Podłącz urządzenie USB używane z aplikacją MEAP lub czytnikiem kart IC. Służy również do podłączenia urządzenia pamięci USB podczas drukowania zapisanych plików lub importowania/eksportowania ustawień urządzenia. <Zarządzanie Danymi>Podłączanie nośnika pamięci USB
Urządzenie obsługuje zasilanie o maksymalnych parametrach 5 V i 500 mA. Podłączanie urządzenia wymagającego zasilania o wyższych parametrach może spowodować uszkodzenie urządzenia.
Niektóre nośniki pamięci mogą uniemożliwiać prawidłowe zapisanie danych.
Port USB (do podłączenia urządzenia USB) obsługuje standard USB 2.0.
Etykieta informacyjna
Na etykiecie znajduje się numer seryjny, który jest niezbędny do uzyskiwania informacji na temat urządzenia. Jeżeli problem nie może zostać rozwiązany
Otwór wentylacyjny
Przez otwory wentylacyjne wydostaje się powietrze z wnętrza urządzenia w celu jego ochłodzenia. Przedmioty umieszczone przed tymi otworami mogą uniemożliwić wentylację.
Gniazdo zasilania
Służy do podłączania przewodu zasilającego.
Podłączanie nośnika pamięci USB
Możesz podłączyć nośnik pamięci USB do portu USB urządzenia, który znajduje się w tylnej części urządzenia i pozwala bezpośrednio drukować dane zapisane na tym nośniku.
|
|
Przed podłączeniem nośnika USB do urządzenia należy sprawdzić, czy jego złącze jest prawidłowo ustawione względem złącza w urządzeniu. Próby podłączenia nośnika USB do urządzenia w sposób nieprawidłowy mogą skutkować uszkodzeniem złącza nośnika lub urządzenia.
Podczas wyjmowania nośnika z portu USB należy postępować zgodnie z odpowiednią procedurą. Wkładanie/wyjmowanie nośnika pamięci Niezastosowanie się do tej procedury może skutkować uszkodzeniem nośnika USB lub urządzenia.
Możesz użyć pamięci USB z systemem plików FAT32 (do 32 GB) lub exFAT (do 2 TB).
|
|
Urządzenia nieobsługiwane i ich eksploatacjaNośnik z funkcjami zabezpieczającymi
Nośniki pamięci, które nie spełniają specyfikacji portu USB
Czytniki kart podłączone do portu USB
Podłączanie nośnika z wykorzystaniem przewodu przedłużającego
Podłączenie nośnika pamięci poprzez hub USB
|
