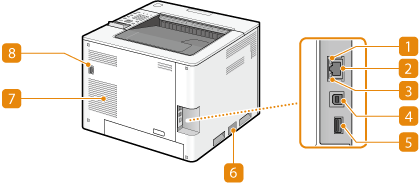

Зворотна сторона
Індикатор ACT
Індикатор ACT блимає під час надсилання чи отримання даних.
Порт локальної мережі
Підключайте сюди кабель LAN під час з’єднання апарата з дротовим маршрутизатором локальної мережі тощо. Настроювання параметрів мережевого середовища
Індикатор LNK
Індикатор LNK блимає зеленим, коли апарат належним чином підключено до мережі.
Порт USB (для підключення комп’ютера)
Підключайте до цього порту кабель USB, коли потрібно встановити з’єднання між апаратом і комп’ютером.
Порт USB (для підключення комп’ютера) підтримує USB 2.0.
Порт USB (для підключення пристроїв USB)
Сюди можна підключити пристрій USB, що використовується з програмою MEAP, або пристрій для читання карток IC. Крім того, сюди можна підключити пристрій пам’яті USB, коли друкуєте збережені файли або імпортуєте/експортуєте налаштування апарата. <Керування даними> Підключення пристрою пам’яті USB
Апарат може забезпечити максимум 5 В 500 мА. Підключення пристрою, який потребує більше потужності, може пошкодити апарат.
Носії пам’яті деяких типів можуть не зберігати дані правильно.
Порт USB (для підключення пристроїв USB) підтримує USB 2.0.
Паспортна етикетка
На цій етикетці вказано серійний номер, який необхідно надавати в запитах про апарат. Якщо проблему не вдалося вирішити
Вентиляційний отвір
Для охолодження внутрішньої частини апарата з нього випускається повітря. Зверніть увагу, що розміщення предметів перед вентиляційними отворами перешкоджає вентиляції.
Гніздо живлення
Сюди підключайте шнур живлення.
Підключення пристрою пам’яті USB
До порту USB, розташованого на задньому боці апарата, можна підключати пристрій пам’яті USB та друкувати дані безпосередньо з нього.
 |
Підключаючи пристрій пам’яті USB до апарата, переконайтеся, що він розташований у правильному напрямку відносно апарата. Неправильне підключення може призвести до несправності пристрою пам’яті USB чи апарата. Дотримуйтеся правильної послідовності дій, від’єднуючи пристрій пам’яті USB. Вставлення/виймання носія пам’яті Неправильне від’єднання може призвести до несправності пристрою пам’яті USB чи апарата. Пристрій пам’яті USB можна використовувати з файловою системою FAT32 (до 32 ГБ) або exFAT (до 2 ТБ). |
 |
Непідтримувані пристрої та способи використанняНосії пам’яті з функціями безпеки Носії пам’яті, що не відповідають специфікаціям USB Пристрої зчитування карт пам’яті, підключені через USB Підключення носія пам’яті через подовжувальний кабель Підключення носія пам’яті через концентратор USB |
