Заміна блока ITB і зовнішнього ролика вторинного перенесення
Коли термін служби блока ITB закінчується, з’являється повідомлення про те, що потрібно підготуватися до його заміни.
Коли термін експлуатації зовнішнього ролика вторинного перенесення закінчується, з’являється повідомлення про те, що потрібно підготуватися до його заміни.
У кожному із цих випадків дотримуйтеся вказівок, що відображаються на екрані, щоб підготувати нову деталь для заміни.
Застереження щодо заміни блока ITB та зовнішнього ролика вторинного перенесення
|
Не вставляйте руки всередину головного блока й не торкайтеся жодних компонентів.  Не торкайтеся ременя перенесення (  ) та пристрою очищення ( ) блока ITB. Якщо їх буде пошкоджено або забруднено, якість друку погіршиться. |
 |
Не замінюйте блок ITB, доки на дисплеї не з’явиться повідомлення про те, що це потрібно зробити. Не замінюйте зовнішній ролик вторинного перенесення, доки на дисплеї не з’явиться повідомлення про те, що це потрібно зробити. |
 |
Щоб дізнатися більше про кожне повідомлення, див. розділ Засоби вирішення проблеми для кожного повідомлення. Відомості про номери моделей блока ITB та зовнішнього ролика вторинного перенесення див. в розділі Витратні матеріали. |
Процедура заміни блока ITB та зовнішнього ролика вторинного перенесення
Під час заміни блока ITB та зовнішнього ролика вторинного перенесення ця процедура також відображається на екрані. Використовуйте інформацію, відображену на екрані, на додаток до наведеної нижче процедури.
1
Відкрийте передню кришку, утримуючи кнопку натиснутою.
2

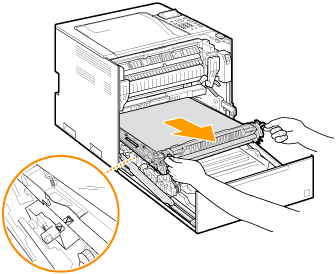

Візьміться за ручки з обох кінців блока ITB й потягніть блок ITB назовні.
Витягніть блок ITB, так щоб символ
на ньому було суміщено із символом
на головному блоці.
на ньому було суміщено із символом на головному блоці.
3
Вийміть блок ITB.
Візьміться за ручки з лівого та правого боків блока ITB й підніміть блок угору й уперед, щоб вийняти його.
Не нахиляйте блок ITB. Це може призвести до висипання тонера з блока.
4
Вийміть новий блок ITB із захисного пакета, а потім зніміть захисну пластикову плівку.
Не розбирайте й не модифікуйте блок ITB.
5
Установіть новий блок ITB.
Розташуйте блок ITB на головному блоці, так щоб символ на блоці ITB було суміщено із символом на головному блоці.
на блоці ITB було суміщено із символом на головному блоці.
6
Всуньте блок ITB.
Візьміться за ручки з обох кінців блока ITB та всуньте блок ITB до упору.
7

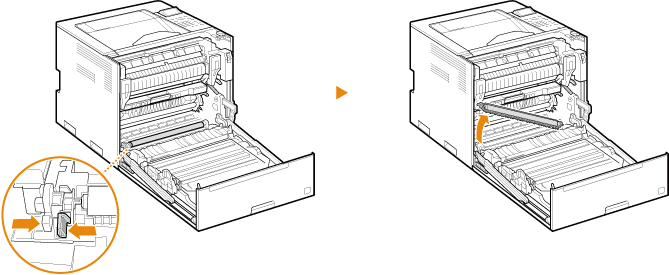

Вийміть зовнішній ролик вторинного перенесення.
Натисніть на білу ручку вліво, а потім підніміть лівий кінець під кутом, щоб зняти блок ролика.
8

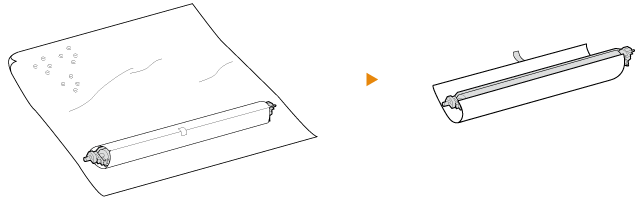

Вийміть новий зовнішній ролик вторинного перенесення з повітряно-бульбашкової плівки, а потім зніміть захисну плівку.
9
Установіть новий зовнішній ролик вторинного перенесення.
10
Закрийте передню кришку.
