Scansione della pagina di prova e del foglio di guida per regolare la posizione di stampa
Eseguire la stampa e la scansione della pagina di prova per regolare la posizione di stampa. Se la posizione di stampa viene spostata sui lati anteriore e posteriore della carta quando si esegue la stampa fronte-retro o la copia fronte-retro, eseguire la scansione del foglio guida e della pagina di prova per regolare la posizione di stampa.
* Non è possibile regolare l'immagine stampata su fogli lunghi. Inoltre, potrebbe non essere possibile regolare correttamente le immagini su carta ruvida o colorata. In questo caso, misurare l'entità di spostamento dell'immagine e regolare la posizione di stampa. Regolazione della posizione di stampa inserendo i valori misurati
Passaggio 1: registrazione del tipo di carta
Registrare il tipo di carta per il quale si desidera regolare la posizione di stampa come tipo di carta personalizzato. Registrazione dei tipi di carta utilizzati più di frequente
* È possibile saltare questo passaggio se la carta è già registrata. Procedere al passaggio 2.
Passaggio 2: scansione della pagina di prova e del foglio di guida per regolare la posizione di stampa
Utilizzare il pannello di controllo per eseguire la regolazione. Non è possibile eseguire la regolazione utilizzando la IU remota da un computer.
Per Serie C5100, sono richiesti i privilegi di Administrator o DeviceAdmin.
Per Serie C5100, sono richiesti i privilegi di Administrator o DeviceAdmin.
Preparazioni richieste
Caricare la carta da regolare.
* Utilizzare fino a 10 fogli di carta per stampare la pagina di prova.
* Utilizzare fino a 10 fogli di carta per stampare la pagina di prova.
Per il foglio guida, caricare carta che soddisfi le condizioni riportate di seguito.
Formato carta: A3 o 11" x 17"
Finitura: non patinata, patinata su un lato o patinata fronte-retro
Tipo: Nessuno (normale)
Grammatura base: Carta con grammatura di 80 g/m2 (21 lb alta qualità) o più che può essere stampata su entrambi i lati (si consiglia l'uso di carta con grammatura di 200 g/m2 (copertina 74,0 libbre) o superiore)
1
Accedere alla macchina come amministratore (per Serie C5100). Accesso alla macchina
2
Sul pannello di controllo, premere [
Impostazioni/Registrazione] nella schermata [Home] o in altre schermate. Schermata [Home]
Impostazioni/Registrazione] nella schermata [Home] o in altre schermate. Schermata [Home]Viene visualizzata la schermata [Impostazioni/Registrazione].
3
Premere [Preferenze]
[Impostazioni carta] [Impostazioni gestione tipo di carta].
[Impostazioni carta] [Impostazioni gestione tipo di carta].Viene visualizzata la schermata [Impostazioni gestione tipo di carta].
4
Selezionare la carta personalizzata da regolare e premere [Dettagli/Modifica].
Viene visualizzata la schermata [Dettagli/Modifica].
5
Premere [Cambia] per [Regolaz. posizione immagine].
Viene visualizzata la schermata per la selezione del metodo di regolazione.
6
Premere [Utilizzo scanner].
7
Eseguire la regolazione della posizione di stampa.
Quando si esegue la scansione della pagina di prova dall'alimentatore per regolare la posizione di stampa
1
Selezionare [Alimentatore] per [Posizione di scansione della pagina di test], impostare il numero di fogli da stampare e premere [Avanti].
La scansione di più fogli di pagine di prova per la regolazione può aumentare la precisione della calibrazione.
2
Selezionare l'origine carta caricata con la carta personalizzata da regolare e premere [Avvio stampa].
Il foglio guida viene stampato.
3
Seguire le istruzioni visualizzate sullo schermo per posizionare la pagina di prova nell'alimentatore.
4
Premere [Avvio scansione].
Viene eseguita la scansione della pagina di prova e viene eseguita la regolazione.
Una volta completata la regolazione della posizione di stampa, viene visualizzato [La regolazione è terminata.].
Una volta completata la regolazione della posizione di stampa, viene visualizzato [La regolazione è terminata.].
Quando la regolazione della posizione di stampa ha esito negativo
A seconda della carta o dell'ambiente di utilizzo, la regolazione della posizione di stampa potrebbe avere esito negativo. In tal caso, verificare quanto segue:
La regolazione potrebbe non essere eseguita correttamente se si utilizza carta arricciata per la pagina di test. Appiattire i bordi della pagina di test per eliminare eventuali arricciature.
Se la regolazione della posizione di stampa ha esito negativo quando si utilizza carta comune, utilizzare il foglio di guida per regolare la posizione di stampa.
Durante la scansione del foglio guida dal piano di lettura in vetro per regolare la posizione di stampa
1
Selezionare [Vetro di esposizione] per [Posizione di scansione della pagina di test], quindi premere [Stampa] per [Generazione foglio di guida].
2
Selezionare la fonte alimentazione carta caricata con la carta da utilizzare per il foglio guida, quindi premere [Avvio stampa].
Il foglio guida viene stampato.
3
Inserire il numero di copie della pagina di prova da stampare e premere [Avanti].
La scansione di più fogli di pagine di prova per la regolazione può aumentare la precisione della calibrazione.
4
Selezionare l'origine carta caricata con la carta personalizzata da regolare e premere [Avvio stampa].
La pagina o le pagine di prova vengono stampate.
5

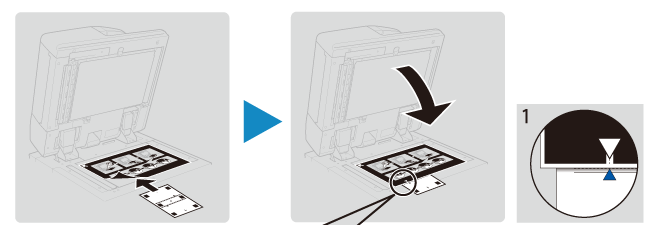

Posizionare il foglio guida sul vetro di lettura.
Posizionare il foglio guida in modo che la freccia sul foglio guida sia allineata con la freccia sul vetro di lettura.
6
Posizionare la pagina di prova in modo che il segno
(blu) sia allineato con il segno sul foglio guida e chiudere delicatamente l’alimentatore.
(blu) sia allineato con il segno sul foglio guida e chiudere delicatamente l’alimentatore.
Assicurarsi che il foglio guida non si sposti quando si chiude l'alimentatore.
7
Premere [Avvio scansione].
Se viene visualizzato [Posizionare in modo corretto la pagina di test sul vetro di lettura.], i bordi della pagina di prova potrebbero essere piegati in modo errato oppure potrebbe essersi verificato un difetto di trasferimento.
8
Ripetere i passaggi 6 e 7 per i contrassegni
(giallo),
(verde) e
(rosso), in questo ordine.
(giallo), (verde) e (rosso), in questo ordine.Capovolgere o ruotare la pagina di prova, a seconda della posizione di ciascun contrassegno.
9
Ripetere i passaggi da 6 a 8 per il numero di pagine di prova stampate al passaggio 3.
8
Premere [Chiudi] [OK].
[OK].NOTA
È inoltre possibile regolare la posizione dell'immagine in modo più preciso dopo aver eseguito la regolazione sopra descritta. Regolazione della posizione di stampa inserendo i valori misurati
