Long Sheet Feeding Tray-A a Long Sheet Catch Tray-D
Můžete tisknout na dlouhé listy papíru, když použijete kteroukoli z následujících kombinací volitelných zařízení a vložíte papír do víceúčelové přihrádky.
Long Sheet Feeding Tray-A a Long Sheet Catch Tray-D
Long Sheet Feeding Tray-A a Inner Finisher-N
Long Sheet Feeding Tray-A a Staple Finisher-AB, Staple Finisher Lite-A (pouze pro Severní a Jižní Ameriku), nebo Paper Folding/Booklet Finisher-A

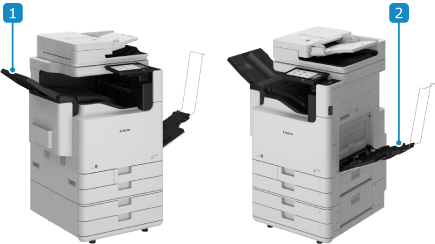

Názvy částí a jejich funkce
Long Sheet Catch Tray-DVýstup na tištěný a kopírovaný papír.
Long Sheet Catch Tray-D lze použít, když je nainstalován volitelný 1st Copy Tray Kit-B. Nelze ji použít v jiné kombinaci.

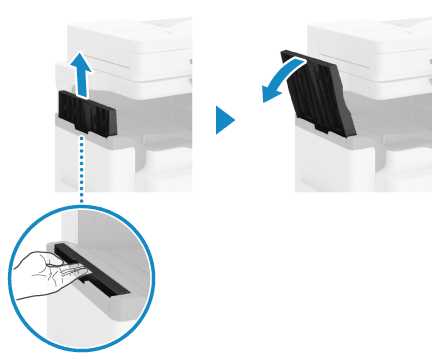

Pokud používáte Long Sheet Catch Tray-D, vytáhněte část tvořící přihrádku nahoru a tak ji otevřete.
Long Sheet Feeding Tray-ANasaďte na víceúčelovou přihrádku a vložte papír. Listy vkládejte po jednom. Vkládání papíru do Long Sheet Feeding Tray-A (volitelné)
Jak nainstalovat a odpojit Long Sheet Feeding Tray-A
Chcete-li odpojit přihrádku na dlouhé listy, stiskněte pravé a levé uvolňovací tlačítko a vytáhněte přihrádku ven.
Chcete-li nainstalovat přihrádku na dlouhé listy, opatrně ji zasuňte do víceúčelové přihrádky, dokud se neozve zaklapnutí.
Specifikace
|
Velikost, typ a plošná hmotnost papíru
|
Long Sheet Feeding Tray-A
Shoduje se s částí „Víceúčelová přihrádka“ hlavní jednotky Použitelný papír
Long Sheet Catch Tray-D
Veškerý papír, který může projít přístrojem Použitelný papír
|
|
Způsob podávání papíru a kapacita papíru
|
Long Sheet Feeding Tray-A
Dlouhý papír: 1 list (s horizontální délkou DO 1 300 mm (51 1/4"))
Jiná než výše uvedená: Shoduje se s částí „Víceúčelová přihrádka“ hlavní jednotky Základní specifikace
|
|
Výstupní kapacita
|
Když je nainstalována jednotka Long Sheet Catch Tray-D
Dlouhý papír: 20 listů (s horizontální délkou do 900 mm (35 1/2"))
Dlouhý papír: 1 list (s horizontální délkou 900,1 mm až 1 300 mm (víc než 35 1/2" až 51 1/4"))
Jiná než výše uvedená: Shoduje se s částí „Kapacita vnitřní přihrádky“ hlavní jednotky Základní specifikace
Když je nainstalován Inner Finisher-N
Shoduje se s částí „Kapacita výstupní přihrádky (přihrádka B)“ jednotky Inner Finisher-N Inner Finisher-N a Inner Puncher-D
Je nainstalována jednotka Buffer Pass Unit-R, Staple Finisher-AB, Staple Finisher Lite-A
/b_in_area_americas_L.gif) nebo Paper Folding/Booklet Finisher-A
*1
Dlouhý papír: 20 listů (s horizontální délkou do 1 300 mm (51 1/4"))
|
|
Rozměry
(ŠxHxV) |
Long Sheet Feeding Tray-A
522 mm x 150 mm x 345 mm (20 5/8 x 5 7/8 x 13 5/8)
Long Sheet Catch Tray-D
155 mm x 388 mm x 373 mm (6 1/8" x 15 1/4" x 14 3/4")
|
|
Hmotnost
|
Long Sheet Feeding Tray-A
přibližně 0,3 kg (0,7 lb)
Long Sheet Catch Tray-D
přibližně 2,0 kg (4,4 lb)
|
*1Dlouhý papír vystupuje na vyrovnávací průchozí jednotku a horní část finišeru.
