Ajustar a posição de impressão ao inserir valores medidos
Meça a quantidade de desvio da imagem na página de teste ou em qualquer página impressa e insira os valores medidos para realizar o ajuste.
Pode selecionar os itens de ajuste de acordo com os problemas.
Pode selecionar os itens de ajuste de acordo com os problemas.
Quando quiser ajustar vários itens, pode alinhar mais facilmente a posição de impressão em ambos os lados do papel ao realizar os ajustes na ordem seguinte:
Quando a imagem impressa está inclinada diagonalmente (Corrigir erro de alinhamento da imagem)
Quando a imagem impressa está distorcida como um paralelogramo (Corrigir Distorção (Paralelogramo))
Quando a imagem impressa está distorcida como um trapézio (Corrigir Distorção (Trapézio)) (apenasSerie C7100)
Quando a imagem impressa é ampliada ou reduzida (Ajustar o tamanho da imagem)
Quando a posição da imagem é deslocada para a esquerda ou para a direita de acordo com a direção de alimentação (Ajustar alinhamento da extremidade esquerda)
Quando a posição da imagem é deslocada em direção à extremidade frontal ou traseira de acordo com a direção de alimentação (Ajustar alinhamento da extremidade frontal)
* Também pode ajustar a imagem impressa em papel de folhas longas.
* Não pode realizar o ajuste do tamanho da imagem usando qualquer outra página impressa.
Passo 1: Gravar o tipo de papel
Registe o tipo de papel para o qual deseja ajustar a posição de impressão como um tipo de papel personalizado. Registar tipos de papel utilizados com frequência
* Pode saltar este passo se o papel já estiver registado. Avance para o passo 2.
Passo 2: Imprimir uma página de teste
Imprima uma página de teste na frente e verso do papel usando o painel de controlo. Papel utilizável para impressão frente e verso
Não pode imprimir a página de teste usando a Remote UI (Interface Remota) a partir de um computador.
Para Serie C5100, são necessários privilégios de Administrator ou DeviceAdmin.
Não pode imprimir a página de teste usando a Remote UI (Interface Remota) a partir de um computador.
Para Serie C5100, são necessários privilégios de Administrator ou DeviceAdmin.
* Se pretender efetuar o ajuste para papel de folha longa, imprima a página de teste dedicada de ambos os lados do papel e avance para o passo 3. Passo 3: Ajustar introduzindo valores medidos
Pode descarregar a página de teste dedicada no site do manual online.
A frente da página de teste tem "1º lado" impresso.
Para garantir resultados exatos de ajuste, imprima a página de teste da Folha Longa com uma ampliação de 100%.
Imprima a página de teste no papel de Folha Longa real a ser utilizado.
Dependendo do tamanho do papel a ser impresso, os indicadores "b", "f", "h" e "j" podem ser impressos várias vezes. Efetue o ajuste para a posição mais próxima da extremidade traseira do papel.
* Pode saltar este passo se usar uma página impressa diferente da página de teste. Avance para o passo 3. Passo 3: Ajustar introduzindo valores medidos
Preparativos necessários
Coloque o papel a ajustar.
* Use até 10 folhas de papel para imprimir a página de teste.
Se desejar realizar ajustes para papel de folhas longas, descarregue a página de teste dedicada no site do manual online.
1
Iniciar sessão na máquina como administrador (apenas para Serie C5100). Iniciar sessão na máquina
2
No painel de controlo, carregue em [
Programações/Grav.] no ecrã [Início] ou noutro ecrã. Ecrã [Início]
Programações/Grav.] no ecrã [Início] ou noutro ecrã. Ecrã [Início]Aparece o ecrã [Programações/Grav.].
3
Prima [Preferências]
[Programações de papel] [Programações de gestão de tipos de papel].
[Programações de papel] [Programações de gestão de tipos de papel].Aparece o ecrã [Programações de gestão de tipos de papel].
4
Selecione o tipo de papel personalizado registado e carregue em [Detalhes/Editar].
Aparece o ecrã [Detalhes/Editar].
5
Carregue em [Alterar] para [Ajustar posição da imagem].
O ecrã para seleção do método de ajuste é exibido.
6
Carregue em [Não utilizar scanner].
Aparece o ecrã [Ajustar posição da imagem].
7
Imprima uma página de teste.
Imprima a página de teste de acordo com os itens a ajustar.
* A página de teste impressa para correção de distorção (paralelogramo) também pode ser usada para outros itens de ajuste, exceto correção de desalinhamento de imagem.
Ao corrigir o desalinhamento da imagem, Corrigir distorção (Paralelograma) e Corrigir distorção (Trapézio)
1
Selecione [Especificar detalhes].
2
Selecione [Corrigir erro alinh. imagem], [Corr. distorção (paralelogr.)] ou [Corr. distorção (trapézio)].
3
Selecione [Imprimir página de teste].
4
Defina o número de cópias da página de teste e carregue em [Seguinte].
5
Selecione a origem do papel carregada com o papel a ser ajustado.
6
Carregue em [Inic. impressão].
A(s) página(s) de teste é impressa.
Ao realizar o ajuste do tamanho da imagem, ajuste o alinhamento da extremidade esquerda ou ajuste o alinhamento da extremidade frontal
1
Selecione [Imprimir página de teste].
2
Defina o número de cópias da página de teste e carregue em [Seguinte].
3
Selecione a origem do papel carregada com o papel a ser ajustado.
4
Carregue em [Inic. impressão].
A(s) página(s) de teste é impressa.
Passo 3: Ajustar introduzindo valores medidos
Verifique a frente e verso da página de teste ou de uma página impressa para determinar se a posição de impressão está desviada.
Se a posição está desviada, meça cada comprimento na frente e verso e faça o ajuste com base nos valores medidos.
Se a posição está desviada, meça cada comprimento na frente e verso e faça o ajuste com base nos valores medidos.
Meça cada comprimento na página de teste ou numa página impressa.
Meça os comprimentos na frente e no verso. A frente da página de teste tem "1º lado" impresso.
Ao realizar a correção de erro de alinhamento da imagem
Página de teste (tamanho padrão)
Página de teste (longa)
Página de teste (longa)
Outra página impressa
Meça os comprimentos de "i" e "j".
Na página de teste, o indicador "i" é impresso no lado esquerdo do início de página e o indicador "j" é impresso no lado esquerdo do fim de página, de acordo com a direção de alimentação.
Ao usar uma página impressa diferente da página de teste, meça também o comprimento de "h".
Ao corrigir distorção correta (paralelogramo)
Página de teste (tamanho padrão)
Página de teste (longa)
Página de teste (longa)
Outra página impressa

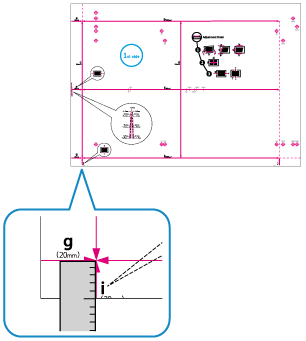

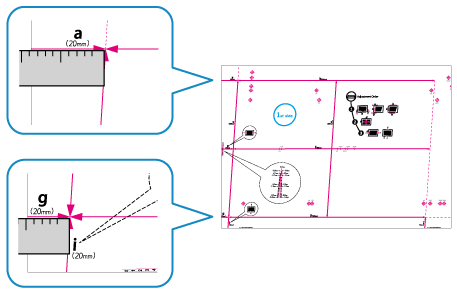

Meça os comprimentos de "a" e "g".
Na página de teste, o indicador "a" é impresso no lado direito do início de página e o indicador "g" é impresso no lado esquerdo do fim de página, de acordo com a direção de alimentação.
Ao usar uma página impressa diferente da página de teste, meça também o comprimento de "c".
Ao corrigir a distorção correta (trapézio) (apenasSerie C7100)
Página de teste (tamanho padrão)
Página de teste (longa)
Outra página impressa
Meça os comprimentos de "b" e "h". Para papel de folha longa, meça os comprimentos de "b" e "h" mais próximos da borda final do papel.
Na página de teste, o indicador "b" está impresso no lado direito e o indicador "h" está impresso no lado esquerdo, de acordo com a direção de alimentação.
Ao usar uma página impressa diferente da página de teste, meça também o comprimento de "c".
Ao ajustar o tamanho da imagem
Página de teste (tamanho padrão)
Página de teste (longa)

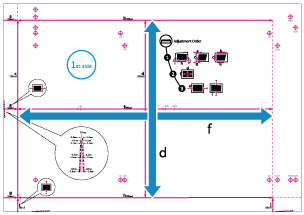

Meça os comprimentos de "f" e "d".
Se parte da imagem não for impressa na página de teste (tamanho padrão), meça os comprimentos de "f/2" (metade do comprimento de "f") e "d/2" (metade do comprimento de "d"). Compare estes valores medidos com os valores prescritos (f/2: 180,0 mm, d/2: 125,0 mm) para calcular a taxa de ampliação ou redução.
* Se imprimir a página de teste com papel mais pequeno do que 270,0 mm x 380,0 mm (10 5/8" x 15"), a imagem não será totalmente impressa no papel.
Caso parte da imagem não seja impressa na página de teste (longa), siga o procedimento abaixo para comparar os valores e calcular a taxa de ampliação ou redução.
Se faltar parte de "d", meça o comprimento de "d/2" (metade do comprimento de "d") e compare com o valor prescrito (125,0 mm).
Se faltar parte de "f", meça o comprimento de "f" mais próximo da borda final e compare-o com o valor prescrito correspondente (450,0 mm, 550,0 mm ou 650,0 mm).
* Se imprimir a página de teste com papel mais pequeno do que 270,0 mm x 762,0 mm (10 5/8" x 30"), a imagem não será totalmente impressa no papel.
Caso parte da imagem não seja impressa na página de teste (longa), siga o procedimento abaixo para comparar os valores e calcular a taxa de ampliação ou redução.
Se faltar parte de "d", meça o comprimento de "d/2" (metade do comprimento de "d") e compare com o valor prescrito (125,0 mm).
Se faltar parte de "f", meça o comprimento de "f" mais próximo da borda final e compare-o com o valor prescrito correspondente (450,0 mm, 550,0 mm ou 650,0 mm).
* Se imprimir a página de teste em papel com menos de 270,0 mm x 762,0 mm (10 5/8" x 30"), parte da imagem não será impressa no papel.
Ao ajustar ao linhamento da extremidade esquerda
Página de teste (tamanho padrão)
Página de teste (longa)
Outra página impressa

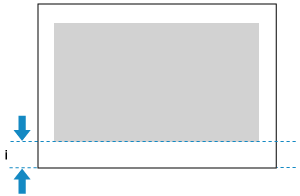

Meça o comprimento de "i".
Ao usar a página de teste, também pode realizar ajustes ao verificar o valor do indicador no canto inferior esquerdo. Ao verificar o valor do indicador no canto inferior esquerdo, avance para o passo 2.
Quando usa uma página impressa diferente da página de teste, "i" fica no lado esquerdo do início da página de acordo com a direção de alimentação.
Ao ajustar alinhamento da extremidade frontal
Página de teste (tamanho padrão)
Página de teste (longa)
Outra página impressa

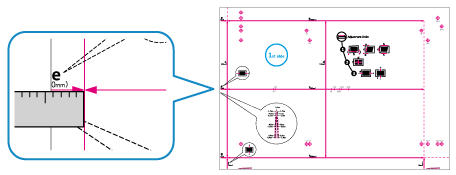

Meça o comprimento de "e".
Ao usar a página de teste, também pode realizar o ajuste verificando o valor do indicador no início de página de acordo com a direção de alimentação. Ao verificar o valor do indicador no canto inferior esquerdo, avance para o passo 2.
Quando usa uma página impressa diferente da página de teste, "e" fica no início de página de acordo com a direção de alimentação.
Insira os valores medidos em cada item para a frente e o verso.
Ao realizar a correção de erro de alinhamento da imagem
Insira os valores medidos em [i] e [j], insira o valor indicado abaixo em [h] e prima [OK].
Para a página de teste (tamanho padrão): 360,0
Para a página de teste (longa): Valor mais próximo da borda final (360,0, 450,0, 550,0 ou 650,0)
Para outra página impressa: Valor medido
Ao corrigir distorção correta (paralelogramo)
Insira os valores medidos em [a] e [g], insira o valor indicado abaixo em [c] e prima [OK].
Para página de teste (formato padrão ou Long): 250,0
Para outra página impressa: Valor medido
Ao corrigir a distorção correta (trapézio) (apenasSerie C7100)
Insira os valores medidos em [b] e [h], insira o valor indicado abaixo em [c] e prima [OK].
Para página de teste (formato padrão ou Long): 250,0
Para outra página impressa: Valor medido
Ao ajustar o tamanho da imagem
Inserir os valores medidos
Prima [Ajustar utilizando página de teste], insira os valores medidos em [f] e [d] e prima [OK] [OK].
[OK].
Para uma página de teste longa, realize o cálculo abaixo e insira o valor em [f].
Valor prescrito (360,0 mm) ÷ Posição de medição (450,0 mm, 550,0 mm ou 650,0 mm) x Valor "f" medido
Valor prescrito (360,0 mm) ÷ Posição de medição (450,0 mm, 550,0 mm ou 650,0 mm) x Valor "f" medido
Ao inserir a taxa de ampliação ou redução
Se parte da imagem não for impressa na página na Etapa 1, insira a taxa calculada de ampliação ou redução em [Zoom (f)] e [Zoom (d)], e prima [OK].
Para ampliar ou reduzir a imagem impressa na direção paralela à direção de alimentação, insira o valor em [Zoom (f)].
Para ampliar ou reduzir a imagem impressa na direção perpendicular à direção de alimentação, insira o valor em [Zoom (d)].
Pode pressionar [±] para alternar o valor inserido entre positivo e negativo.
Ao ajustar ao linhamento da extremidade esquerda
Inserir os valores medidos
Em [Alinh. ext. esq. (i)], insira o valor da diferença entre o valor prescrito (20,0 mm) e o comprimento de "i" medido na Etapa 1 e prima [OK].
Se o comprimento medido de "i" é de 21,5 mm, introduza -1,5 mm.
Se o comprimento medido de "i" é de 18,5 mm, introduza +1,5 mm.
Pode pressionar [±] para alternar o valor inserido entre positivo e negativo.
Ao ajustar com base no indicador na parte inferior esquerda da página de teste
Verifique a quantidade de deslocamento entre o rebordo do papel e a linha central do indicador, insira o valor correspondente e pressione [OK].
Quando a linha central do indicador está fora do rebordo do papel (quando a linha central do indicador não está impressa na página), defina um valor positivo (+). A posição de impressão move-se em direção à borda direita de acordo com a direção de alimentação.
Exemplo: Se a linha central do indicador na parte frontal está 0,4 mm fora do rebordo do papel, defina [Frente] como "0,4 mm".
Exemplo: Se a linha central do indicador na parte frontal está 0,4 mm fora do rebordo do papel, defina [Frente] como "0,4 mm".
Quando a linha central do indicador está dentro do rebordo do papel, defina um valor negativo (-). A posição de impressão move-se em direção à borda esquerda de acordo com a direção de alimentação.
Exemplo: Se a linha central do indicador na parte frontal está 0,6 mm dentro do rebordo do papel, defina [Frente] como "-0,6 mm".
Exemplo: Se a linha central do indicador na parte frontal está 0,6 mm dentro do rebordo do papel, defina [Frente] como "-0,6 mm".
Ao ajustar alinhamento da extremidade frontal
Inserir os valores medidos
Em [Alinh.extr. frontal (e)], insira o valor da diferença entre o valor prescrito (20,0 mm) e o comprimento de "e" medido na Etapa 1 e prima [OK].
Se o comprimento medido de "e" é 21,0 mm, introduza -1,0 mm.
Se o comprimento medido de "e" é 19,0 mm, introduza +1,0 mm.
Pode pressionar [±] para alternar o valor inserido entre positivo e negativo.
Ao ajustar com base no indicador no início de página da página de teste
Verifique a quantidade de deslocamento entre o rebordo do papel e a linha central do indicador, insira o valor correspondente e pressione [OK].
Quando a linha central do indicador está fora do rebordo do papel (quando a linha central do indicador não está impressa na página), defina um valor positivo (+). A posição de impressão move-se em direção à borda final de acordo com a direção de alimentação.
Exemplo: Se a linha central do indicador na parte frontal está 0,4 mm fora do rebordo do papel, defina [Frente] como "0,4 mm".
Exemplo: Se a linha central do indicador na parte frontal está 0,4 mm fora do rebordo do papel, defina [Frente] como "0,4 mm".
Quando a linha central do indicador está dentro do rebordo do papel, defina um valor negativo (-). A posição de impressão move-se em direção ao início de página de acordo com a direção de alimentação.
Exemplo: Se a linha central do indicador na parte frontal está 0,6 mm dentro do rebordo do papel, defina [Frente] como "-0,6 mm".
Exemplo: Se a linha central do indicador na parte frontal está 0,6 mm dentro do rebordo do papel, defina [Frente] como "-0,6 mm".
Imprima a página de teste novamente e verifique os resultados do ajustamento.
Ao corrigir o desalinhamento da imagem, Corrigir distorção (Paralelograma) e Corrigir distorção (Trapézio)
1
Selecione [Corrigir erro alinh. imagem], [Corr. distorção (paralelogr.)] ou [Corr. distorção (trapézio)].
2
Selecione [Imprimir página de teste].
3
Defina o número de cópias da página de teste e carregue em [Seguinte].
4
Selecione a origem do papel carregada com o papel a ser ajustado.
5
Carregue em [Inic. impressão].
A(s) página(s) de teste é impressa.
Ao realizar o ajuste do tamanho da imagem, ajuste o alinhamento da extremidade esquerda ou ajuste o alinhamento da extremidade frontal
1
Selecione [Não utilizar scanner].
2
Selecione [Imprimir página de teste].
3
Defina o número de cópias da página de teste e carregue em [Seguinte].
4
Selecione a origem do papel carregada com o papel a ser ajustado.
5
Carregue em [Inic. impressão].
A(s) página(s) de teste é impressa.
4
Se for necessário um ajustamento adicional, repita as etapas 1 a 3.
* Quando exibe o ecrã [Ajustar posição da imagem] após ajustar o alinhamento da borda esquerda ou ajustar o alinhamento do início de página, o valor no ecrã é redefinido como "0,0 mm", mas o valor definido anteriormente é mantido. Caso queira repetir o ajustamento, verifique o indicador na página de teste reimpressa e defina esse valor.
5
Prima [OK] [Fechar].
[Fechar].NOTA
Se desejar redefinir os valores de ajustamento retidos para os valores iniciais e realizar o ajustamento novamente, prima [Repor progs iniciais] no ecrã de configuração dos valores.
