Justera utskriftspositionen genom att ange uppmätta värden

Mät bildens förskjutning på provsidan eller en annan utskriven sida och ange de uppmätta värdena för att utföra justeringen.
Du kan välja justeringsobjekt efter problem.

Om du ska justera flera objekt kan du enklast justera utskriftspositionen på båda sidorna av pappret genom att utföra justeringarna i följande ordning:

När den utskrivna bilden lutar diagonalt (Korrigera bildfeljustering)

När den utskrivna bilden är förvrängd som ett parallellogram (Korrekt förvrängning (Parallelogram))

När den utskrivna bilden är förvrängd som en trapets (korrekt förvrängning (trapets)) (endast C7100-serien)

När den utskrivna bilden förstoras eller förminskas (Justera bildstorlek)

När bildpositionen flyttas åt vänster eller höger enligt matningsriktningen (Justera vänsterkantsjustering)

När bildpositionen skiftas mot den främre eller bakre kanten enligt matningsriktningen (Justera Lead Edge Alignment)

* Du kan också justera bilder som skrivs ut på långa ark.

* Du kan inte justera bildstorleken med en annan utskriven sida.

Steg 1: Registrera egna papperstyper

Steg 2: Skriva ut en provsida

Steg 3: Justera genom att ange uppmätta värden

Steg 1: Registrera egna papperstyper

Registrera papperstypen som du vill justera utskriftspositionen för som en anpassad papperstyp. Registera den papperstyp som vanligtvis används

* Du kan hoppa över detta steg om papperet redan är registrerat. Fortsätt till steg 2.

Steg 2: Skriva ut en provsida

Skriv ut en provsida på båda sidorna av pappret med hjälp av kontrollpanelen. Användbart papper för dubbelsidig utskrift
Du kan inte skriva ut det med Remote UI (Fjärranvändargränssnittet) från en dator.
För C5100-serien krävs administratörs- eller DeviceAdmin-behörighet.

* För att göra justeringar för långa ark ska du skriva ut den dedikerade testsidan, på båda sidor av pappret, och sedan fortsätt till steg 3. Steg 3: Justera genom att ange uppmätta värden

Du kan ladda ner den dedikerade provsidan på webbplatsen för handböcker.

https://oip.manual.canon/

Framsidan av testsidan har "1st side" tryckt på den.

Skriv ut testsidan för långa ark med 100 % förstoring för att garantera korrekta justeringsresultat.

Skriv ut testsidan på det långa pappersark som faktiskt ska användas.

Beroende på pappersformatet som ska skrivas ut kan indikatorerna ”b”, ”f”, ”h” och ”j” skrivas ut flera gånger. Utför justeringar för platserna närmast papprets bakkant.

* Du kan hoppa över det här steget om du använder en annan utskriven sida än provsidan. Fortsätt till steg 3. Steg 3: Justera genom att ange uppmätta värden

Förberedelser som krävs

Fyll på pappersformatet som du vill justera.

* Använd upp till 10 pappersark för att skriva ut provsidan.

Om du vill justera långa papper, laddar du ner den särskilda provsidan från handboksportalen.

https://oip.manual.canon/

Logga in på maskinen som administratör (för endast C5100-serien). Logga in på maskinen

På kontrollpanelen trycker du på [

Inställningar/Registrering] på skärmen [Hem] eller någon annan skärm. [Hem]-skärmen

Skärmen [Inställningar/Registrering] visas.

Tryck på [Preferenser]

[Pappersinställningar]

[Inställningar för hantering av papperstyp].

Skärmen [Inställningar för hantering av papperstyp] visas.

Välj det registrerade egna papperstypen och tryck på [Detaljer/redigera].

Skärmen [Detaljer/redigera] visas.

Tryck på [Ändra] för [Justera bildplacering].

Skärmen för val av justeringsmetod visas.

Tryck på [Använd inte scanner].

Skärmen [Justera bildplacering] visas.

Skriv ut en testsida.

Skriv ut testsidan enligt objekten du vill justera.

* Provsidan som skrivs ut för att korrigera förvrängning (parallelogram) kan också användas för andra justeringsobjekt med undantag för att korrigera feljustering av bild.

Vid utförande av korrigering av bildfelinställning, korrigering av distorsion (parallellogram) eller korrigering av distorsion (trapetsoid)

Välj [Ange detaljer].

Välj [Korrigera feljustering av bild], [Korrig. distort. (parallellogram)] eller [Korr. distort. (trapetsoid)].

Välj [Mata ut provsida].

Ställ in antalet kopior av testsidor och tryck på [Nästa].

Välj den papperskälla som har laddats med det papper som ska justeras.

Tryck på [Starta utskrift].

Provsidan skrivs ut.

När du utför justering av bildstorlek, justering av vänsterkantsjustering eller riktning av framkant

Välj [Mata ut provsida].

Ställ in antalet kopior av testsidor och tryck på [Nästa].

Välj den papperskälla som har laddats med det papper som ska justeras.

Tryck på [Starta utskrift].

Provsidan skrivs ut.

Steg 3: Justera genom att ange uppmätta värden

Kontrollera både fram- och baksidan av provsidan eller en utskriven sida för att avgöra om utskriftspositionen är förskjuten.
Om positionen ändras, mäter du längden på fram- och baksidan och utför justeringen baserat på de uppmätta värdena.

Mät längden på alla sidor av testsidan eller en utskriven sida.

Mät längden på alla sidorna på framsidan och baksidan. Framsidan av testsidan har "1st side" tryckt på den.

När du utför korrigering av felaktig bildinriktning

Testsida (standardstorlek)

Testsida (lång)

Annan tryckt sida

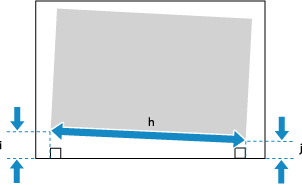

Mät längden på ”i” och ”j”.

På provsidan skrivs ”i”-indikatorn ut på vänster sida av framkanten och ”j”-indikatorn trycks på vänster sida av bakkanten enligt matningsriktningen.

Om du använder en annan utskriven sida än testsidan, mäter du även längden på "h".

När du utför korrekt distorsion (parallelogram)

Testsida (standardstorlek)

Testsida (lång)

Annan tryckt sida

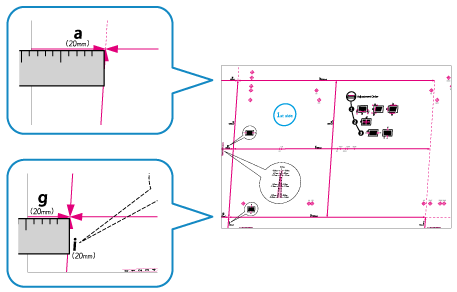

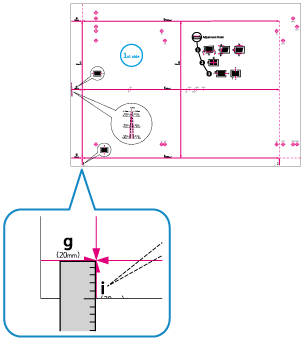

Mät längden på "a" och "g".

På provsidan skrivs "a"-indikatorn ut på höger sida av framkanten och "g"-indikatorn trycks på vänster sida av framkanten enligt matningsriktningen.

När du använder en annan utskriven sida än testsidan, mät även längden på "c".

När du utför korrekt distorsion (trapets) (endast C7100-serien)

Testsida (standardstorlek)

Testsida (lång)

Annan tryckt sida

Mät längden på "b" och "h". På långa papper mäter du längden på "b" och "h" närmast papprets bakkant.

På provsidan skrivs "b"-indikatorn ut på höger sida och "h"-indikatorn på vänster sida enligt matningsriktningen.

När du använder en annan utskriven sida än testsidan, mät även längden på "c".

När du utför justering av bildstorlek

Testsida (standardstorlek)

Testsida (lång)

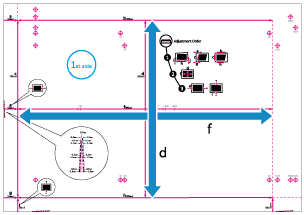

Mät längden på "f" och "d".

Om en del av bilden inte skrivs ut på provsidan (standardstorlek), mäter du längden på "f/2" (halva längden av "f") och "d/2" (halva längden av "d"). Jämför de uppmätta värdena med de föreskrivna värdena (f/2: 180,0 mm, d/2: 125,0 mm) för att beräkna förstorings- eller förminskningsförhållandet.

* Om du skriver ut testsidan på papper som är mindre än 270,0 mm x 380,0 mm (10 5/8" x 15"), kommer en del av bilden inte att skrivas ut på papperet.

Om en del av bilden inte skrivs ut på provsidan (lång) följer du stegen nedan för att jämföra värdena och beräkna förstorings- eller förminskningsförhållandet.

Om en del av "d" saknas, mäter du längden på "d/2" (halva längden av "d") och jämför det med det föreskrivna värdet (125,0 mm).

Om en del av "f" saknas, mäter du längden på "f" närmast bakkanten och jämför med det motsvarande föreskrivna värdet (450,0 mm, 550,0 mm eller 650,0 mm).

* Om du skriver ut testsidan på papper som är mindre än 270,0 mm x 762,0 mm (10 5/8" x 30"), kommer en del av bilden inte att skrivas ut på papperet.

Om en del av bilden inte skrivs ut på provsidan (lång) följer du stegen nedan för att jämföra värdena och beräkna förstorings- eller förminskningsförhållandet.

Om en del av "d" saknas, mäter du längden på "d/2" (halva längden av "d") och jämför det med det föreskrivna värdet (125,0 mm).

Om en del av "f" saknas, mäter du längden på "f" närmast bakkanten och jämför med det motsvarande föreskrivna värdet (450,0 mm, 550,0 mm eller 650,0 mm).

* Om du skriver ut testsidan på papper som är mindre än 270,0 mm x 762,0 mm (10 5/8" x 30"), kommer en del av bilden inte att skrivas ut på papperet.

När du utför justering av vänsterkantsriktning

Testsida (standardstorlek)

Testsida (lång)

Annan tryckt sida

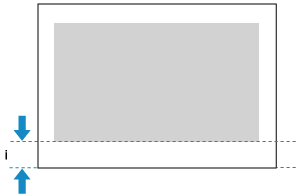

Mät längden på "i".

Om du använder provsidan kan du även utföra justeringen genom att kontrollera värdet på indikatorn längst ner till vänster. När du kontrollerar värdet på indikatorn längst ner till vänster, fortsätt till steg 2.

Om du använder en annan utskriven sida än testsidan, är "i" på vänster sida av framkanten enligt matningsriktningen.

När du utför justering av framkantsinriktning

Testsida (standardstorlek)

Testsida (lång)

Annan tryckt sida

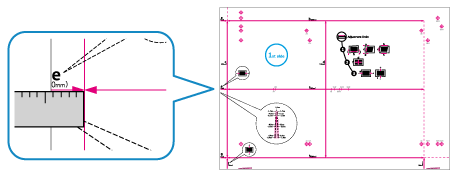

Mät längden på "e".

Om du använder provisdan kan du även utföra justeringen genom att kontrollera värdet på indikatorn i framkanten enligt matningsriktningen. När du kontrollerar värdet på indikatorn längst ner till vänster, fortsätt till steg 2.

Om du använder en annan utskriven sida än provsidan är "e" i framkanten enligt matningsriktningen.

Ange de uppmätta värdena i varje objekt för framsidan och baksidan.

När du utför korrigering av felaktig bildinriktning

Ange de uppmätta värdena i [i] och [j], ange värdet som anges nedan i [h] och tryck på [OK].

För provsida (standardformat): 360,0

För provsida (lång): Värde närmast bakkanten (360,0, 450,0, 550,0 eller 650,0)

För annan utskriven sida: Uppmätt värde

När du utför korrekt distorsion (parallelogram)

Ange de uppmätta värdena i [a] och [g], ange värdet som anges nedan i [c] och tryck på [OK].

För testsida (standardstorlek eller lång): 250,0

För annan utskriven sida: Uppmätt värde

När du utför korrekt distorsion (trapets) (endast C7100-serien)

Ange de uppmätta värdena i [b] och [h], ange värdet som anges nedan i [c] och tryck på [OK].

För testsida (standardstorlek eller lång): 250,0

För annan utskriven sida: Uppmätt värde

När du utför justering av bildstorlek

När du anger de uppmätta värdena

Tryck på [Justera med provsida], ange de uppmätta värdena i [f] och [d] och tryck på [OK]

[OK].

Om du skriver ut en lång provsida, utför du beräkningen nedan och anger värdet i [f].
Föreskrivet värde (360,0 mm) ÷ mätposition (450,0 mm, 550,0 mm eller 650,0 mm) x uppmätt "f"-värde

Ange förstorings- eller förminskningsförhållande

Om en del av bilden inte skrivs ut på sidan i steg 1 anger du det beräknade förstorings- eller förminskningsförhållandet i [Zoom (f)] och [Zoom (d)] och trycker på [OK ].

För att förstora eller förminska den utskrivna bilden parallellt med matningsriktningen, anger du värdet i [Zoom (f)].

För att förstora eller förminska den utskrivna bilden vinkelrät mot matningsriktningen, anger du värdet i [Zoom (d)].

Du kan trycka på [±] för att växla det inmatade värdet mellan att vara positivt och negativt.

När du utför justering av vänsterkantsriktning

När du anger de uppmätta värdena

I [Justera vänsterkant (i)] anger du storleken på skillnaden mellan det föreskrivna värdet (20,0 mm) och längden på "i" som mättes i steg 1 och tryck sedan på [OK].

Om den uppmätta längden på ”i” är 21,5 mm ska du ange -1,5 mm.

Om den uppmätta längden på ”i” är 18,5 mm ska du ange +1,5 mm.

Du kan trycka på [±] för att växla det inmatade värdet mellan att vara positivt och negativt.

Justera baserat på indikatorn längst ner till vänster på testsidan

Kontrollera storleken på förskjutningen mellan papperskanten och indikatorns centerlinje och ange motsvarande värde och tryck på [OK].

När indikatorns centerlinje ligger utanför papperskanten (när indikatorns centerlinje inte är utskrivet på sidan) ska du ställa in ett positivt (+) värde. Utskriftspositionen flyttas mot höger kant enligt matningsriktningen.
Exempel: Om indikatorns centerlinje på framsidan är 0,4 mm utanför papperskanten ska du ställa in [Framsida] till ”0,4 mm”.

När indikatorns centerlinje är innanför papperskanten ska du ställa in ett negativt (-) värde. Utskriftspositionen flyttas mot vänster kant enligt matningsriktningen.
Exempel: Om indikatorns centerlinje på framsidan är 0,6 mm utanför papperskanten ska du ställa in [Framsida] till ”-0,6 mm”.

När du utför justering av framkantsinriktning

När du anger de uppmätta värdena

I [Justera framkant (e)] anger du storleken på skillnaden mellan det föreskrivna värdet (20,0 mm) och längden på "e" som mättes i steg 1 och tryck sedan på [OK].

Om den uppmätta längden på ”e” är 21,0 mm ska du ange -1,0 mm.

Om den uppmätta längden på ”e” är 19,0 mm ska du ange +1,0 mm.

Du kan trycka på [±] för att växla det inmatade värdet mellan att vara positivt och negativt.

Justera baserat på indikatorn på testsidans framkant

Kontrollera storleken på förskjutningen mellan papperskanten och indikatorns centerlinje och ange motsvarande värde och tryck på [OK].

När indikatorns centerlinje ligger utanför papperskanten (när indikatorns centerlinje inte är utskrivet på sidan) ska du ställa in ett positivt (+) värde. Utskriftspositionen flyttas mot bakkanten enligt matningsriktningen.
Exempel: Om indikatorns centerlinje på framsidan är 0,4 mm utanför papperskanten ska du ställa in [Framsida] till ”0,4 mm”.

När indikatorns centerlinje är innanför papperskanten ska du ställa in ett negativt (-) värde. Utskriftspositionen flyttas mot framkanten enligt matningsriktningen.
Exempel: Om indikatorns centerlinje på framsidan är 0,6 mm utanför papperskanten ska du ställa in [Framsida] till ”-0,6 mm”.

Skriv ut provsidan igen och kontrollera justeringsresultaten.

Vid utförande av korrigering av bildfelinställning, korrigering av distorsion (parallellogram) eller korrigering av distorsion (trapetsoid)

Välj [Korrigera feljustering av bild], [Korrig. distort. (parallellogram)] eller [Korr. distort. (trapetsoid)].

Välj [Mata ut provsida].

Ställ in antalet kopior av testsidor och tryck på [Nästa].

Välj den papperskälla som har laddats med det papper som ska justeras.

Tryck på [Starta utskrift].

Provsidan skrivs ut.

När du utför justering av bildstorlek, justering av vänsterkantsjustering eller riktning av framkant

Välj [Använd inte scanner].

Välj [Mata ut provsida].

Ställ in antalet kopior av testsidor och tryck på [Nästa].

Välj den papperskälla som har laddats med det papper som ska justeras.

Tryck på [Starta utskrift].

Provsidan skrivs ut.

Om ytterligare justeringar behövs, upprepa steg 1 till 3.

* Om du ser skärmen [Justera bildplacering] efter att ha justerat vänser kant eller justerat framkanten, återställs värdet på skärmen till "0,0 mm" och det tidigare inställda värdet sparas. Om du vill upprepa justeringen, kontrollerar du indikatorn på den återutskrivna provsidan och anger värdet.

Tryck på [OK]

[Stäng].

OBS!

Om du vill återställa de sparade justeringsvärdena till ursprungsvärdena och utföra justeringen igen, trycker du på [Återställ grundinst.] på skärmen för att ställa in värdena.
