Orientação de carregamento dos envelopes (gaveta de papel)
Ao colocar envelopes na gaveta de papel, instale o alimentador de envelopes e preste atenção à orientação do envelope.
Além disso, verifique a configuração de [Orientação] do driver da impressora.
Além disso, verifique a configuração de [Orientação] do driver da impressora.
Instalando o alimentador de envelopes e a orientação dos envelopes (gaveta de papel 1)
Instalando o alimentador de envelopes
Instale o alimentador de envelopes A e o alimentador de envelopes B na gaveta de papel 1. Prepare o alimentador de envelopes B.
* O alimentador de envelopes A é armazenado na gaveta de papel 2.
* O alimentador de envelopes B não é necessário ao carregar envelopes ISO-C5.
* O alimentador de envelopes B não é necessário ao carregar envelopes ISO-C5.
1
Remova o alimentador de envelopes A que está armazenado na gaveta de papel 2.
2

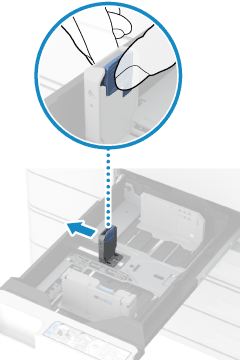

Deslize a guia de papel esquerda da gaveta de papel 1 para fora.
3
Instale o alimentador de envelopes B depois de ajustar a guia de papel esquerda.
4
Instale o alimentador de envelopes A enquanto alinha a projeção com o orifício na parte inferior da gaveta de papel.
NOTA
Remova o alimentador de envelopes quando não estiver mais usando envelopes na gaveta de papel.
Guarde o alimentador de envelopes A removido na gaveta de papel 2. Mantenha o alimentador de envelopes B num local seguro para que não se perca.
Guarde o alimentador de envelopes A removido na gaveta de papel 2. Mantenha o alimentador de envelopes B num local seguro para que não se perca.
Orientação para colocar envelopes
Coloque até 25 envelopes na orientação retrato com o lado impresso voltado para cima e a borda longa dos envelopes paralela à borda longa da gaveta de papel.
A orientação da aba e se ela está aberta ou fechada variam dependendo do tamanho do envelope.
A orientação da aba e se ela está aberta ou fechada variam dependendo do tamanho do envelope.
N.º 10 (COM10), ISO-C5, DL e Monarch
Coloque os envelopes com a aba fechada e do lado direito.
Exemplo: ao imprimir na frente
Exemplo: ao imprimir na frente
* Selecione [Horizontal] para a configuração de [Orientação] do driver da impressora.
Nagagata 3
Coloque os envelopes com a aba aberta e voltada para trás
Exemplo: ao imprimir na frente
Exemplo: ao imprimir na frente
* Os resultados de impressão variam dependendo da configuração de [Orientação] do driver da impressora.
Quando configurado como [Horizontal]
Quando configurado como [Vertical]
Yougatanaga 3
Ao colocar envelopes com a aba fechada
Coloque os envelopes com a aba no lado direito.
Exemplo: ao imprimir na frente
* Selecione [Horizontal] para a configuração de [Orientação] do driver da impressora.
Ao colocar envelopes com a aba aberta
Coloque os envelopes com a aba no lado esquerdo.
Exemplo: ao imprimir na frente
Exemplo: ao imprimir na frente
* Selecione [Horizontal] para a configuração de [Orientação] do driver da impressora.
Instalando o alimentador de envelopes e orientação dos envelopes (gaveta de papel 2)
Instalando o alimentador de envelopes
Instalar o alimentador de envelopes A na gaveta de papel 2.
* O alimentador de envelopes A não é necessário ao colocar envelopes Kakugata 2.
1
Remova o alimentador de envelopes A que está armazenado na gaveta de papel 2.
2
Instale o alimentador de envelopes A enquanto alinha a projeção com o orifício na parte inferior da gaveta de papel.
NOTA
Remova o alimentador de envelopes quando não estiver mais usando envelopes na gaveta de papel.
Guarde o alimentador de envelopes A removido na gaveta de papel 2.
Guarde o alimentador de envelopes A removido na gaveta de papel 2.
Orientação para colocar envelopes
Coloque 50 envelopes na orientação paisagem com o lado impresso voltado para cima e a borda longa dos envelopes paralela à borda longa da gaveta de papel.
A orientação da aba e se ela está aberta ou fechada variam dependendo do tamanho do envelope.
A orientação da aba e se ela está aberta ou fechada variam dependendo do tamanho do envelope.
N.º 10 (COM10), ISO-C5, DL e Monarch
Coloque os envelopes com a aba fechada e na frente.
Exemplo: ao imprimir na frente
* Selecione [Horizontal] para a configuração de [Orientação] do driver da impressora.
Nagagata 3 e Kakugata 2
Coloque os envelopes com a aba aberta e no lado esquerdo.
Exemplo: ao imprimir na frente
* Os resultados de impressão variam dependendo da configuração de [Orientação] do driver da impressora.
Quando configurado como [Horizontal]
Quando configurado como [Vertical]
Yougatanaga 3
Coloque os envelopes com a aba fechada e voltada para trás
Exemplo: ao imprimir na frente
Exemplo: ao imprimir na frente
* Selecione [Horizontal] para a configuração de [Orientação] do driver da impressora.
