Staple Finisher-AH, Staple Finisher Lite-B (), Booklet Finisher-AH ja Puncher Unit-A

Jos haluat nitoa paperia, taittaa paperia ja käyttää muita viimeistelytoimintoja, asenna lisälaite Staple Finisher-AH, Staple Finisher Lite-B (saatavilla vain Amerikan mantereella) tai Booklet Finisher-AH.
Asentamalla lisälaitteen rei'itysyksikkö voit käyttää myös rei’itystoimintoa.
2/4 Hole Puncher Unit-A
2/3 Hole Puncher Unit-A
4 Hole Puncher Unit-A
Käytettävissä olevat viimeistelytoiminnot
Varotoimet viimeistelytoimintoja käytettäessä
Manuaalisen nidonnan käyttäminen
Osien nimet ja toiminnot
Tekniset tiedot

Käytettävissä olevat viimeistelytoiminnot

Kun Staple Finisher-AH, Staple Finisher Lite-B (saatavilla vain Amerikan mantereella) tai Booklet Finisher-AH on asennettu, seuraavat viimeistelytoiminnot ovat käytettävissä.
Lajittelutoiminnot
Lajittelu
Ryhmä
Siirto
Nidontatoiminnot
Kulma
Kaksois
Vihkonidonta*1
Ei nidontaa*2
Manuaalinen nidonta
Taittotoiminnot
Vihkotaitto*1
Rei'itystoiminnot
Rei’itys*3
*1Käytettävissä vain, kun Booklet Finisher-AH on valittuna.
*2Käytettävissä vain, kun Staple Finisher-AH tai Booklet Finisher-AH on asennettuna.
*3Käytettävissä vain, kun Puncher Unit-A on valittuna.
HUOMAUTUS
Tietoja viimeistelytoiminnoista on seuraavassa:
Lisälaitteet viimeistelytoiminnoilla

Varotoimet viimeistelytoimintoja käytettäessä

Varotoimet käytettäessä lajittelua ja ryhmittelyä
Jos täyttöraja saavutetaan tason laskemisen aikana, paperi työntyy automaattisesti vapaana olevaan tasoon. Jos kaikki käytettävissä olevat tasot täyttyvät, tulostus keskeytyy. Kun luovutettu paperi poistetaan lokerosta, tulostus jatkuu.
Varotoimet nidontaa käytettäessä
Nidottavien arkkien lukumäärä vaihtelee paperin tyypin ja paksuuden perusteella. Tekniset tiedot
Jos laite ei pysty nitomaan paperia, vaihda paperi tai vähennä nidottavien arkkien määrää.
Poista nidottu paperi, kun se on saapunut kokonaan lokeroon. Älä poista paperia nidonnan aikana.
Kun [Lisää niittejä nitojayksikköön.] tulee näkyviin, vaihda niittipesä ja lisää niittejä. Niittien lisääminen (lisälaite)
Jos taso saavuttaa alarajan, tulostus keskeytyy. Kun luovutettu paperi poistetaan lokerosta, tulostus jatkuu.
Varotoimet vihkonidontaa käytettäessä
Taitosten tarkkuus vaihtelee riippuen paperityypistä ja arkkien lukumäärästä.
Kun tulostat suuren määrän vihkonidontavihkoja, paperin pysäytintä alentamalla voit jatkaa tulostusta ilman vihkotason kapasiteettirajoituksia. Jos lasket paperin pysäyttimen alas, valmistele laatikko tai muu säiliö luovutettujen paperien vastaanottamista varten, jotta ne eivät putoa suoraan lattialle.
Lisätietoja paperin pysäyttimen käytöstä on laitteen viimeistelijän ulkoisten osien kuvauksessa. Ulkonäkymä
Varotoimet käytettäessä Ei niittejä -toimintoa
Lisätietoja toiminnoista, joita ei voi käyttää Ei niittejä -toiminnon kanssa, on kohdassa Restrictions on Combinations of Copy Functions (Rajoitukset kopiointitoimintojen yhdistelmissä) käyttöoppaan verkkoversiosivustossa.
https://oip.manual.canon/
Kun paperin kummallekin puolelle ei voi tulostaa ja paperikoko vaihtelee, Ei niittejä -toimintoa ei voi aina käyttää. Tämä rajoitus määräytyy puristuskohdan perusteella.
Ei niittejä -toiminnolla puristettu osa saattaa irrota helposti. Tämä määräytyy käyttöympäristön ja paperityypin perusteella.

Manuaalisen nidonnan käyttäminen

Aseta paperipino viimeistelijän aukkoon ja odota tietty aika. Laite tunnistaa paperipinon ja nitoo sen automaattisesti.
Kun paperipino havaitaan, nidontapainikkeen merkkivalo vilkkuu. Nidonnan valmistuttua valo sammuu. Kun nidontapainikkeen merkkivalo sammuu, vedä paperipino ulos.
Aseta paperipino tulostuspuoli alaspäin ja aseta nidottava kulma suoraan sisään.
Manuaalista nidontaa ei voi tehdä tulostuksen aikana.
HUOMAUTUS
Automaattinidontaan kuluvaa aikaa voi muuttaa, kun paperinippu asetetaan paikalleen. [Nidonnan alun aikaviive nidontalilassa.]
Voit nitoa paperin painamalla nidontapainiketta. Tällöin et joudu odottamaan, että laite nitoo paperin automaattisesti.

Osien nimet ja toiminnot

Ulkonäkymä
Sisäpuoli

Ulkonäkymä

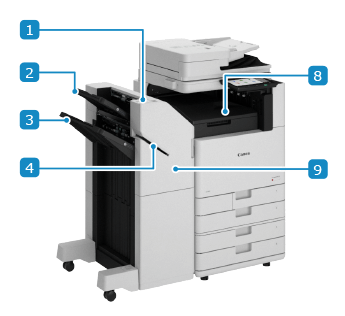

Staple Finisher-AH ja Staple Finisher Lite-B (saatavilla vain Amerikan mantereella)

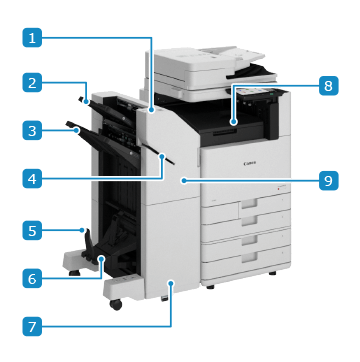

Booklet Finisher-AH
Nidontapainike
Manuaalisen nidontatoiminnon aikana voit painaa nidontapainiketta, jolloin et joudu odottamaan nidontaa.
* Aseta paperipino aukkoon ja odota tietty aika. Paperipino nidotaan automaattisesti ilman painikkeen painamista. Manuaalisen nidonnan käyttäminen
Luovutustaso (taso A)
Tulostaa tulostettua ja kopioitua paperia. Voit määrittää toiminnon, joka käyttää lokeroa tulostuskohteena. Tulostuskohteen asetukset
Luovutustaso (taso B)
Tulostaa tulostettua ja kopioitua paperia. Voit määrittää toiminnon, joka käyttää lokeroa tulostuskohteena. Tulostuskohteen asetukset
Paikka
Aseta pino paperia manuaalisesti nidottavaksi.
Paperin pysäytin
Estää vihkonidottua vihkopaperia putoamasta vihkotasolta tulostuksen aikana.

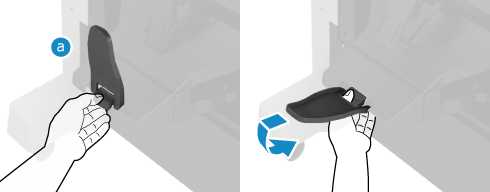

* Vedä lukon vapautusvipua () laskiessasi paperin pysäytintä alemmaksi.
Jos lasket paperin pysäytintä vetämättä lukituksen vapautusvipua alas, paperin pysäytin saattaa vaurioitua.
Vihkotaso
Tulostaa vihkonidottua vihkopaperia.
Etukansi (alempi)
Avaa tämä, kun vihkonidontayksikköön tulee paperi- tai niittitukos ja kun lisäät niittejä vihkonidontayksikköön.
Luovutustaso (taso C)
Tulostaa tulostettua ja kopioitua paperia. Voit määrittää toiminnon, joka käyttää lokeroa tulostuskohteena. Tulostuskohteen asetukset
Etukansi (ylempi)
Avaa tämä, kun tapahtuu paperi- tai niittitukos ja kun lisäät niittejä.
Kun Puncher Unit-A on asennettu, avaa se ja hävitä rei'itysjätteet.

Sisäpuoli

Staple Finisher-AH ja Staple Finisher Lite-B (saatavilla vain Amerikan mantereella)
Booklet Finisher-AH
Rei'itysjätesäiliö (kun Puncher Unit-A on asennettu)
Vedä ulos ja poista rei'itysjäte.
Vihkonidontayksikkö
Vedä se ulos, kun tapahtuu paperi- tai niittitukos ja kun lisäät niittejä.

Tekniset tiedot

Paperin koko, tyyppi ja paino
Kaikki paperit, jotka voivat kulkea laitteen läpi*1Käytettävä paperi
Luovutustason kapasiteetti (taso A)*2
Ei viimeistelyasetuksia, lajittelu, ryhmittely
A4, B5, A5, A5R, A6R, LTR, STMT, STMTR, EXEC, 16K: Korkeus 47 mm (1 7/8") (vastaa 250 arkkia)
320 x 450 mm (12 5/8" x 17 11/16") (SRA3)*3, 305 x 457 mm (12" x 18")*3, A3, B4, A4R, B5R, 11" x 17", LGL, LTRR, 8K, 16KR: Korkeus 24 mm (vastaa 125 arkkia)
Ei viimeistelyasetuksia, lajittelu, ryhmittely (kun käytetään eri kokoja)
Yhdistelmä vain A4, B5 ja LTR: Korkeus 47 mm (1 7/8") (vastaa 250 arkkia)
Yhdistelmä, joka sisältää 320 x 450 mm (12 5/8" x 17 11/16") (SRA3), 305 x 457 mm (12" x 18"): 30 arkkia
Muu kuin yllä oleva yhdistelmä: Korkeus 24 mm (vastaa 125 arkkia)
Siirto
A4, B5, LTR, EXEC, 16K: Korkeus 47 mm (1 7/8") (vastaa 250 arkkia)
A3, B4, 11" × 17", 8K: Korkeus 24 mm (vastaa 125 arkkia)
Luovutustason kapasiteetti (taso B)*2
Ei viimeistelyasetuksia, lajittelu, ryhmittely
A4, B5, A5, A5R, LTR, STMT, STMTR, EXEC, 16K: 3 000 arkkia tai korkeus 423 mm*4
320 x 450 mm (12 5/8" x 17 11/16") (SRA3), 305 x 457 mm (12" x 18"), A3, B4, A4R, B5R, 11" x 17", LGL, LTRR, 8K, 16KR: 1 500 arkkia tai korkeus 216 mm
A6R: 250 arkkia*5
Kirjekuoret: 100 (muu kuin Monarch) tai 30 (Monarch)
Ei viimeistelyasetuksia, lajittelu, ryhmittely (kun käytetään eri kokoja)
Yhdistelmä vain A4, B5 ja LTR: 3 000 arkkia tai korkeus 423 mm
Yhdistelmä sisältäen A6R:n: 250 arkkia*5
Muu kuin yllä oleva yhdistelmä: 1 500 arkkia tai korkeus 216 mm
Siirto
A4, B5, LTR, EXEC, 16K: 3 000 arkkia tai korkeus 423 mm*4
A3, B4, A4R, 11" × 17", LGL, LTRR, 8K: 1 500 arkkia tai korkeus 216 mm
Nidonta (kulma/kaksois)
A4, B5, LTR, EXEC, 16K: 200 kopiota, yhteensä 3 000 arkkia tai korkeus 423 mm (16 5/8 tuumaa)*6
A3, B4, A4R, 11" × 17", LGL, LTRR, 8K: 100 kopiota, yhteensä 1 500 arkkia tai korkeus 216 mm (8 1/2 tuumaa)
Ei nidontaa (Staple Finisher-AH ja Booklet Finisher-AH)
A4, LTR, 16K: 200 kopiota*7
A3, 11" × 17", 8K: 100 kopiota
Vihkotason kapasiteetti
(vain Booklet Finisher-AH)
52 g/m² – 81,4 g/m²:n (14–21,7 lb:n sidos) paperi
2–5 arkin sidonta: 25 kopiota
6–10 arkin sidonta: 15 kopiota
11–20 arkin sidonta: 10 kopiota
82 g/m² – 105 g/m²:n (21–28 lb:n sidos) paperi
2–5 arkin sidonta: 25 kopiota
6–10 arkin sidonta: 15 kopiota
106–220 g/m²:n (29 lb:n sidos – 80 lb:n kansi) paperi
2–5 arkin sidonta: 10 kopiota
Nidottavien arkkien enimmäismäärä*8
Kulma ja kaksois (päällystämätön paperi)
A4, B5, LTR, EXEC, 16K
52–90 g/m² (kirjepaperi 14–24 lb): 50 arkkia
91–105 g/m² (kirjepaperi 25 lb – 28 lb): 30 arkkia
106 g/m² – 256 g/m² (29 lb:n sidos – 140 lb:n indeksi): 2 arkkia
A4R, LTRR
52 g/m² – 90 g/m² (14 lb:n sidos – 24 lb:n sidos): 40 arkkia
91 g/m² – 105 g/m² (25 lb:n sidos – 28 lb:n sidos): 30 arkkia
106 g/m² – 256 g/m² (29 lb:n sidos – 140 lb:n indeksi): 2 arkkia
A3, B4, 11" × 17", LGL, 8K
52 g/m² – 90 g/m² (14 lb:n sidos – 24 lb:n sidos): 30 arkkia
91 g/m² – 105 g/m² (25 lb:n sidos – 28 lb:n sidos): 25 arkkia
106 g/m² – 256 g/m² (29 lb:n sidos – 140 lb:n indeksi): 2 arkkia
Kulma ja kaksois (päällystetty paperi)
106 g/m² – 256 g/m² (29 lb:n sidos – 140 lb:n indeksi): 2 arkkia
Ei nidontaa (Staple Finisher-AH ja Booklet Finisher-AH)
A3, A4, 11" × 17", LTR, 8K, 16K
52 g/m² – 64 g/m² (13,8 lb:n sidos – 17 lb:n sidos): 10 arkkia
65 g/m² – 81,4 g/m² (17,3 lb:n sidos – 21,7 lb:n sidos): 8 arkkia
82 g/m² – 105 g/m² (22 lb:n sidos – 28 lb:n sidos): 6 arkkia
Manuaalinen nidonta
50 arkkia
Rei'itys
(kun Puncher Unit-A on asennettu)
Reikien määrä ja paperin koko
Kun 2/4 Hole Puncher Unit-A on asennettu:
Kaksi reikää: A3, B4, A4, A4R, B5, B5R, A5, 11" × 17", LGL, LTR, LTRR, EXEC, 8K, 16K, 16KR
Neljä reikää: A3, A4, 11" × 17", LTR, EXEC, 8K, 16K
Kun 2/3 Hole Puncher Unit-A on asennettu:
Kaksi reikää: A3, B4, A4, A4R, B5, B5R, A5, 11" × 17", LGL, LTR, LTRR, EXEC, 8K, 16K, 16KR
Kolme reikää: A3, B4, A4, B5, 11" × 17", LTR, EXEC, 8K, 16K
Kun 4 Hole Puncher Unit-A on asennettu:
Neljä reikää: A3, B4, A4, A4R, B5, B5R, A5, 11" × 17", LGL, LTR, LTRR, EXEC, 8K, 16K, 16KR
Paperin peruspaino
52 g/m² – 300 g/m² (14 lb:n sidos – 110 lb:n kansi)
Vihkonidonta ja taitto
(vain Booklet Finisher-AH)
Paperikoko
A3, B4, A4R, 305 x 457 mm (12" x 18"), LGL, LTRR, 11" x 17"
Paperin peruspaino
Sisältösivujen neliöpaino: 52 g/m² – 220 g/m² (14 lb:n sidos – 80 lb:n kansi)
Kannen neliöpaino: 52 g/m² – 256 g/m² (14 lb:n sidos – 140 lb:n indeksi) (Neliöpainon on oltava yhtä suuri tai suurempi kuin sisältösivujen)
Vihkonidottavien arkkien määrä (päällystämätön paperi) *9
52 g/m² – 81,4 g/m² (14 lb:n sidos – 21,7 lb:n sidos): 20 arkkia
82 g/m² – 105 g/m² (22 lb:n sidos – 28 lb:n sidos): 10 arkkia
106 g/m² – 150 g/m² (29 lb:n sidos – 40 lb:n sidos): 5 arkkia
151 g/m² – 209 g/m² (56 lb kansi – 110 lb indeksi): 4 arkkia
210 g/m² – 220 g/m² (77,7 lb kansi – 80 lb kansi): 3 arkkia
Vihkotaitettavien arkkien enimmäismäärä *10
52–105 g/m² (kirjepaperi 14–28 lb): 3 arkkia
106 g/m² – 256 g/m² (kirjepaperi 29 lb – kortistokortti 140 lb): 1 arkki
Mitat
(L × S × K)
537 × 623 × 974 mm (21 1/8" × 24 1/2" × 38 3/8")*11
Kun lisätaso on avattu: 637 × 623 × 1,021 mm (25 1/8" × 24 1/2" × 40 1/4")*11
Paino
Staple Finisher-AH
Noin 31 kg (68,3 kg)
Staple Finisher Lite-B
Noin 30 kg (66,1 lb)
Booklet Finisher-AH
Noin 54 kg (119,0 lb)
*1Paitsi kaksipuolinen tulostus Ohut 2 -paperille (52–59 g/m² (kirjepaperi 14–15 lb)).
*2Käytettäessä 64 g/m² (17 lb:n sidos), 75 g/m² (20 lb:n sidos) tai 80 g/m² (21 lb:n sidos) paperia. Kapasiteetti vaihtelee kaikissa muissa tapauksissa.
*330 arkkia käytettäessä ohutta paperia (52 g/m² – 63 g/m² (14 lb:n sidos – 16 lb:n sidos)).
*41 500 arkkia tai korkeus 216 mm käytettäessä ohutta paperia (52 g/m² – 63 g/m² (14 lb:n sidos – 16 lb:n sidos)).
*550 arkkia käytettäessä paksua paperia (106 g/m² – 300 g/m² (29 lb:n sidos – 110 lb:n kansi)).
*6100 kopiota, yhteensä 1 500 arkkia tai korkeus 216 mm (8 1/2 tuumaa) käytettäessä ohutta paperia (52–63 g/m² (kirjepaperi 14–16 lb)).
*7100 kopiota käytettäessä ohutta paperia (52–63 g/m² (kirjepaperi 14–16 lb)).
*8Tavallisella niittikasetilla. Nidottavien arkkien määrä voi pienentyä paperin tyypin ja paksuuden perusteella.
*9Sisältää yhden paperiarkin, enintään 256 g/m² (kortistokortti 140 lb), kantena.
*101 arkki päällystettyä paperia.
*11Kun tämä lisälaite on kiinnitetty pääyksikköön tai muuhun lisälaitteeseen, vaakasuunnassa on +5 mm:n (1/4") rako.
