Finisher AC, Broschüren Finisher AC und Lochereinheit
Um Papier zu heften, zu falten und andere Finishing-Funktionen zu nutzen, installieren Sie den optionalen Finisher AC oder Broschüren Finisher AC.
Wenn Sie die folgende Lochereinheit am Finisher installieren, können Sie auch die Locherfunktion nutzen.
Wenn Sie die folgende Lochereinheit am Finisher installieren, können Sie auch die Locherfunktion nutzen.
Lochereinheit A (2/4-Loch)
Lochereinheit A (2/3-Loch)
Lochereinheit A (4-Loch)
Verfügbare Endverarbeitungsfunktionen
Die Endverarbeitungsfunktionen, die verfügbar sind, wenn der Finisher AC oder der Broschüren Finisher AC installiert ist, werden nachstehend dargestellt.
Sortierfunktionen
Sortieren
Gruppe
Versatz
Heftfunktionen
Ecke
Doppelt
Sattelheftung*1
Heftfrei
Manuelles Heften
Falzfunktionen
Sattelfalz*1
Locherfunktionen
Lochung*2
*1Nur verfügbar, wenn der Broschüren Finisher AC installiert ist.
*2Nur verfügbar, wenn die Lochereinheit installiert ist.
HINWEIS
Einzelheiten zu den Endverarbeitungsfunktionen finden Sie wie folgt:
Vorsichtsmaßnahmen bei der Verwendung von Endbearbeitungsfunktionen
Vorsichtsmaßnahmen bei der Verwendung von Sortieren und Gruppieren
Wird beim Absenken des Fachs die Füllgrenze erreicht, wird das Papier automatisch in ein verfügbares Fach ausgeworfen. Wenn alle verfügbaren Fächer ihre Kapazitätsgrenze erreicht haben, wird der Druckvorgang angehalten. Wenn das ausgeworfene Papier aus dem Fach entfernt wird, wird der Druckvorgang fortgesetzt.
Vorsichtsmaßnahmen bei der Verwendung von Heftklammern
Die Anzahl der Blätter, die geheftet werden können, hängt von der Art und Dicke des Papiers ab. Spezifikationen
Wenn das Gerät das Papier nicht heften kann, wechseln Sie das Papier oder reduzieren Sie die Anzahl der zu heftenden Blätter.
Wenn das Gerät das Papier nicht heften kann, wechseln Sie das Papier oder reduzieren Sie die Anzahl der zu heftenden Blätter.
Entfernen Sie geheftetes Papier erst, nachdem es vollständig in das Fach eingelegt wurde, und nicht, während es noch geheftet wird.
Wenn [Heftklammern in die Hefteinheit laden.] angezeigt wird, setzen Sie den Heftklammerbehälter wieder ein und fügen Sie weitere Heftklammern hinzu. Hinzufügen von Heftklammern (Option)
Wenn das Fach seine untere Endposition erreicht, wird der Druckvorgang angehalten. Wenn das ausgeworfene Papier aus dem Fach entfernt wird, wird der Druckvorgang fortgesetzt.
Vorsichtsmaßnahmen bei der Verwendung von Sattelheftung
Die Falzbedingung hängt vom Papiertyp und der Anzahl der Blätter ab.
Wenn Sie eine große Menge an Broschüren mit Sattelheftung ausgeben, können Sie den Papierstopper absenken, um den Druck fortzusetzen, ohne durch die Kapazität des Broschürenfachs eingeschränkt zu sein. Wenn Sie den Papierstopper absenken, stellen Sie eine Schachtel oder einen anderen Behälter bereit, um das ausgegebene Papier aufzunehmen, damit es nicht direkt auf den Boden fällt.
Näheres zur Bedienung des Papierstoppers finden Sie in der Beschreibung der äußeren Teile am Finisher. Außenansicht
Näheres zur Bedienung des Papierstoppers finden Sie in der Beschreibung der äußeren Teile am Finisher. Außenansicht
Vorsichtsmaßnahmen bei der Verwendung von Heftfrei
Näheres zu den Funktionen, die nicht zusammen mit der Funktion Heftfrei verwendet werden können, finden Sie in den Einschränkungen bei den Kombinationen der Kopierfunktionen auf der Website des Online-Handbuchs.
https://oip.manual.canon/
https://oip.manual.canon/
Abhängig von der Crimpposition können Sie heftfrei nicht für Papier verwenden, das nicht beidseitig bedruckt werden kann, sowie für Papier mit unterschiedlichen Formaten.
Je nach Nutzungsumgebung und Papiertyp kann sich der mit heftfrei gecrimpte Teil leicht lösen.
Verwenden der manuellen Heftung
Legen Sie einen Papierstapel in das Einschubfach des Finisher ein und warten Sie eine bestimmte Zeit lang. Der Papierstapel wird automatisch erkannt und geheftet.
Wenn der Papierstapel erkannt wird, blinkt die Anzeige der Heften-Taste, und wenn der Heftvorgang abgeschlossen ist, schaltet sie sich aus. Wenn die Anzeige der Heften-Taste erlischt, ziehen Sie den Papierstapel heraus.
Wenn der Papierstapel erkannt wird, blinkt die Anzeige der Heften-Taste, und wenn der Heftvorgang abgeschlossen ist, schaltet sie sich aus. Wenn die Anzeige der Heften-Taste erlischt, ziehen Sie den Papierstapel heraus.
Legen Sie den Papierstapel mit der zu heftenden Seite nach unten und führen Sie die zu heftende Ecke gerade ein.
Manuelles Heften kann während des Druckvorgangs nicht durchgeführt werden.
HINWEIS
Sie können die Zeitspanne ändern, die benötigt wird, um den eingelegten Papierstapel automatisch zu heften. [Zeit bis Heften im Modus Heftung startet]
Sie können die Heften-Taste drücken, um das Papier zu heften, ohne darauf zu warten, dass das Gerät es für Sie heftet.
Namen der Teile und ihre Funktionen

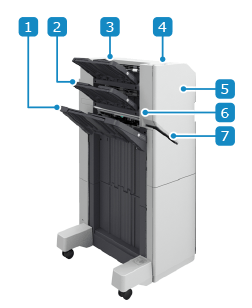

Außenansicht
Finisher AC
Broschüren Finisher AC
Ausgabefach (Fach C)Gibt bedrucktes und kopiertes Papier aus. Sie können einstellen, welche Funktion das Fach als Ausgabeziel verwenden soll. Einstellungen für das Ausgabeziel
Ausgabefach (Fach B)Gibt bedrucktes und kopiertes Papier aus. Sie können einstellen, welche Funktion das Fach als Ausgabeziel verwenden soll. Einstellungen für das Ausgabeziel
Ausgabefach (Fach A)Gibt bedrucktes und kopiertes Papier aus. Sie können einstellen, welche Funktion das Fach als Ausgabeziel verwenden soll. Einstellungen für das Ausgabeziel
Heften-TasteWährend der manuellen Heftung können Sie die Heften-Taste drücken, um ohne Wartezeit zu heften.
* Legen Sie einen Papierstapel in das Einschubfach ein und warten Sie eine bestimmte Zeit lang. Der Papierstapel wird automatisch geheftet, ohne dass Sie die Taste drücken müssen. Verwenden der manuellen Heftung
Vordere (obere) AbdeckungÖffnen Sie dies, wenn ein Papier- oder Heftklammerstau auftritt und wenn Sie Heftklammern hinzufügen.
Wenn die Lochereinheit installiert ist, öffnen Sie diese, um den Locherabfall zu entsorgen.
Wenn die Lochereinheit installiert ist, öffnen Sie diese, um den Locherabfall zu entsorgen.
Rüttler für Finisher A (Option)Ermöglicht das Ausrichten der Kanten der ausgegebenen Papierblätter.
EinschubfachLegen Sie einen Papierstapel ein, der manuell geheftet werden soll.
Vordere (untere) AbdeckungÖffnen Sie dies, wenn ein Papier- oder Heftstau in der Sattelhefteinheit auftritt und wenn Sie Heftklammern in die Sattelhefteinheit einlegen.
BroschürenfachGibt Broschürenpapier mit Sattelheftung aus.
HINWEIS
Wenn großformatiges Papier in das Ausgabefach (Fach A) oder das Ausgabefach (Fach B) befördert wird, stellen Sie das Fach wie unten gezeigt ein.
Das Ausgabefach C richtet das ausgegebene Papier anhand seiner beiden Ausrichtungsführungen aus. Sie können die Position dieser Führungen anpassen.
Innenraum
Finisher AC
Broschüren Finisher AC
Fach für Locherabfall (wenn die Lochereinheit installiert ist)Ziehen Sie es heraus, um den Locherabfall zu entsorgen.
SattelhefteinheitZiehen Sie diese heraus, wenn ein Papier- oder Heftklammerstau auftritt und wenn Sie Heftklammern hinzufügen.
Spezifikationen
Papierformat, Typ und Basisgewicht | Alle Papiere, die das Gerät passieren können*1*2 Geeignetes Papier |
Ausgabefach Kapazität (Fach A)*3 | Keine Endverarbeitungseinstellungen, Sortieren, Gruppieren A4, B5, A5, A5R, A6R, LTR, STMTR, EXEC, 16K: 47 mm (1 7/8") Stapelhöhe (entspricht 250 Blatt) A3, B4, A4R, B5R, 330 mm × 483mm (13" x 19")*4, 320 x 450 mm (12 5/8" x 17 11/16") (SRA3)*4, 305 x 457 mm (12" x 18")*4, LTRR, LGL, 11" x 17", 8K, 16KR: 24 mm (1") Stapelhöhe oder weniger (entspricht 125 Blatt) Briefumschläge: 30 Blatt Keine Endverarbeitungseinstellungen, Sortieren, Gruppieren (bei Verwendung verschiedener Formate) Nur eine Kombination aus A4, B5 und LTR: 47 mm (1 7/8") Stapelhöhe (entspricht 250 Blatt) Kombination aus einschließlich 330 mm × 483 mm (13" x 19"), 320 x 450 mm (12 5/8" x 17 11/16") (SRA3), 305 x 457 mm (12" x 18"): 30 Blatt Andere Kombinationen als oben: 24 mm (1") Stapelhöhe (entspricht 125 Blatt) Versatz A4, B5, LTR, EXEC, 16K: 47 mm (1 7/8") Stapelhöhe (entspricht 250 Blatt) A3, B4, 11" x 17", 8K: 24 mm (1") Stapelhöhe (entspricht 125 Blatt) |
Ausgabefach Kapazität (Fach B)*3 | Keine Endverarbeitungseinstellungen, Sortieren, Gruppieren A4, B5, A5, A5R, A6R, LTR, STMTR, EXEC, 16K: 47 mm (1 7/8") Stapelhöhe (entspricht 250 Blatt) A3, B4, A4R, B5R, 330 mm × 483mm (13" x 19")*4, 320 x 450 mm (12 5/8" x 17 11/16") (SRA3)*4, 305 x 457 mm (12" x 18")*4, LTRR, LGL, 11" x 17", 8K, 16KR: 24 mm (1") Stapelhöhe oder weniger (entspricht 125 Blatt) Briefumschläge: 30 Blatt Keine Endverarbeitungseinstellungen, Sortieren, Gruppieren (bei Verwendung verschiedener Formate) Nur eine Kombination aus A4, B5 und LTR: 47 mm (1 7/8") Stapelhöhe (entspricht 250 Blatt) Kombination aus einschließlich 330 mm × 483 mm (13" x 19"), 320 x 450 mm (12 5/8" x 17 11/16") (SRA3), 305 x 457 mm (12" x 18"): 30 Blatt Andere Kombinationen als oben: 24 mm (1") Stapelhöhe (entspricht 125 Blatt) Versatz A4, B5, LTR, EXEC, 16K: 47 mm (1 7/8") Stapelhöhe (entspricht 250 Blatt) A3, B4, 11" x 17", 8K: 24 mm (1") Stapelhöhe (entspricht 125 Blatt) |
Ausgabefach Kapazität (Fach C)*3 | Keine Endverarbeitungseinstellungen, kein Sortieren, kein Gruppieren*5 A4, B5, A5, A5R, LTR, STMTR, EXEC, 16K: 423 mm (16 5/8") Stapelhöhe oder 3.000 Blatt*6 A3, B4, A4R, B5R, 330 mm × 483 mm (13" x 19"), 320 x 450 mm (12 5/8" x 17 11/16") (SRA3), 305 x 457 mm (12" x 18"), LTRR, LGL, 11" x 17", 8K, 16KR: 216 mm (8 1/2") Stapelhöhe oder 1.500 Blatt A6R: 250 Blatt*7 Briefumschläge Monarch: 30 Blatt Anderes als Monarch: 100 Blatt Langes Papier (487,8 mm bis 762,0 mm (19 1/4" bis 30")) (wenn Banner Tray B oder Banner Tray C angebracht ist) 64 g/m² bis 79 g/m² (17 lb Bond bis 21 lb Bond): 100 Blatt 80 g/m² bis 150 g/m² (21,3 lb Bond bis 39,9 lb Bond): 50 Blatt 151 g/m² bis 300 g/m² (55,8 lb Deckblatt bis 110,9 lb Deckblatt): 25 Blatt Langes Papier (mehr als 762 mm (30")) (wenn von Hand gestützt): 1 Blatt Keine Endverarbeitungseinstellungen, kein Sortieren, kein Gruppieren (bei Verwendung verschiedener Formate)*5 Nur eine Kombination aus A4, B5 und LTR: 423 mm (16 5/8") Stapelhöhe oder 3.000 Blatt Kombination aus einschließlich A6R: 250 Blatt*7 Andere als die obigen Kombinationen: 216 mm (8 1/2") Stapelhöhe oder 1.500 Blatt Versatz A4, B5, LTR, EXEC, 16K: 423 mm (16 5/8") Stapelhöhe oder 3.000 Blatt*6 A3, B4, A4R, LTRR, LGL, 11" x 17", 8K: 216 mm (8 1/2") Stapelhöhe oder 1.500 Blatt Heften (Ecke, Doppelt) A4, B5, LTR, EXEC, 16K: 200 Kopien, insgesamt 3.000 Blatt oder 423 mm (16 5/8") Stapelhöhe*8 A3, B4, A4R, LTRR, LGL, 11" x 17", 8K: 100 Kopien, insgesamt 1.500 Blatt oder 216 mm (8 1/2") Stapelhöhe Heftfrei A4, LTR 16K: 200 Kopien A3, 11" x 17", 8K: 100 Kopien |
Broschürenfach Kapazität (nurBroschüren Finisher AC) | 52 g/m² bis 81,4 g/m² (13,8 lb Bond bis 21,7 lb Bond) Papier Bindung 2 bis 5 Blatt: 25 Kopien Bindung 6 bis 10 Blatt: 15 Kopien Bindung 11 bis 20 Blatt: 10 Kopien 81,5 g/m² bis 105 g/m² (21,7 lb Bond bis 27,9 lb Bond) Papier Bindung 2 bis 5 Blatt: 25 Kopien Bindung 6 bis 10 Blatt: 15 Kopien 106 g/m² bis 220 g/m² (28,2 lb Bond bis 81,4 lb Deckblatt) Papier Bindung 2 bis 5 Blatt: 10 Kopien |
Anzahl der Blätter, die geheftet werden können*9 | Ecke und Doppelt (Unbeschichtetes Papier) A4, B5, LTR, EXEC 16K 52 g/m² bis 90 g/m² (14 lb Bond bis 24 lb Bond): 65 Blatt 91 g/m² bis 105 g/m² (25 lb Bond bis 28 lb Bond): 50 Blatt 106 g/m² bis 256 g/m² (29 lb Bond bis 140 lb Index): 2 Blatt A3, B4, A4R, LTRR, LGL, 11" x 17", 8K 52 g/m² bis 90 g/m² (14 lb Bond bis 24 lb Bond): 40 Blatt 91 g/m² bis 105 g/m² (25 lb Bond bis 28 lb Bond): 30 Blatt 106 g/m² bis 256 g/m² (29 lb Bond bis 140 lb Index): 2 Blatt Ecke und Doppelt (Beschichtetes Papier) 2 Blatt (für alle Basisgewichte und Papierformate) Heftfrei 52 g/m² bis 64 g/m² (13,8 lb Bond bis 17 lb Bond): 10 Blatt 65 g/m² bis 81,4 g/m² (17,3 lb Bond bis 21,7 lb Bond): 8 Blatt 81,5 g/m² bis 105 g/m² (21,7 lb Bond bis 27,9 lb Bond): 6 Blatt Manuelles Heften 65 Blatt |
Lochen (wenn die Lochereinheit installiert ist) | Anzahl der Lochungen und Papierformat Wenn Lochereinheit A (2/4-Loch) installiert ist: Zwei Löcher: A3, B4, A4, A4R, B5, B5R, LTR, LTRR, LGL, 11" x 17", EXEC, 8K, 16K, 16KR Vier Löcher: A3, A4, LTR, 11" x 17", EXEC, 8K, 16K Wenn Lochereinheit A (2/3-Loch) installiert ist: Zwei Löcher: A3, B4, A4, A4R, B5, B5R, LTR, LTRR, LGL, 11" x 17", EXEC, 8K, 16K, 16KR Drei Löcher: A3, B4, A4, B5, LTR, 11" x 17", EXEC, 8K, 16K Wenn Lochereinheit A (4-Loch) installiert ist: Vier Löcher: A3, B4, A4, A4R, B5, B5R, LTR, LTRR, LGL, 11" x 17", EXEC, 8K, 16K, 16KR Papier-Basisgewicht 52 g/m² bis 300 g/m² (14 lb Bond bis 110 lb Deckblatt) |
Sattelheftung und Falz (nur Broschüren Finisher AC) | Papierformat A3, B4, A4R, 305 x 457 mm (12" x 18"), LTRR, LGL, 11" x 17", anwenderdefiniertes Format (195,0 mm x 270,0 mm bis 304,8 mm x 457,2 mm (7 3/4" x 10 5/8" bis 12" x 18")) Papier-Basisgewicht Textseiten Basisgewicht: 52 g/m² bis 220 g/m² (14 lb Bond bis 80 lb Deckblatt) Deckblatt Basisgewicht: 52 g/m² bis 256 g/m² (14 lb Bond bis 140 lb Index)*10 Anzahl der Blätter, die sattelgeheftet werden können (Unbeschichtetes Papier)*10*11 52 g/m² bis 81,4 g/m² (14 lb Bond bis 21,7 lb Bond): 20 Blatt 81,5 g/m² bis 105 g/m² (21,7 lb Bond bis 28 lb Bond): 10 Blatt 106 g/m² bis 150 g/m² (29 lb Bond bis 40 lb Bond): 5 Blatt 151 g/m² bis 209 g/m² (56 lb Deckblatt bis 110 lb Index): 4 Blatt 210 g/m² bis 220 g/m² (77,7 lb Deckblatt bis 80 lb Deckblatt): 3 Blatt Anzahl der Blätter, die sattelgeheftet werden können (Beschichtetes Papier)*10*11 106 g/m² bis 150 g/m² (29 lb Bond bis 40 lb Bond): 5 Blatt Anzahl der Blätter, die mit Broschürenfalz gefaltet werden können (Unbeschichtetes Papier) 52 g/m² bis 105 g/m² (14 lb Bond bis 28 lb Bond): 2 bis 5 Blatt 106 g/m² bis 256 g/m² (29 lb Bond bis 140 lb Index): 1 Blatt Anzahl der Blätter, die mit Broschürenfalz gefaltet werden können (Beschichtetes Papier) 1 Blatt |
Abmessungen (B x T x H) | 527 mm x 623 mm x 1.099 mm (20 3/4" x 24 1/2" x 43 1/4")*12 Wenn das Erweiterungsfach ausgezogen ist: 656 mm x 623 mm x 1.195 mm (25 7/8" x 24 1/2" x 47 1/8")*12 |
Gewicht | Finisher AC Ca. 36 kg (79,4 lb) Broschüren Finisher AC Ca. 60 kg (132,3 lb) |
*1Doppelseitiger Druck auf Dünn 2 (52 g/m² bis 59 g/m² (14 lb Bond bis 15 lb Bond)), beschichtetes Papier und Papier mit einem Basisgewicht von 257 g/m² (100 lb Deckblatt) oder mehr können nicht über Fach A ausgegeben werden.
*2Beschichtetes Papier kann nur über Fach C ausgegeben werden.
*3Bei Verwendung von 64 g/m² (17 lb Bond), 75 g/m² (20 lb Bond) oder 80 g/m² (21 lb Bond) Papier. Die Kapazität variiert in allen anderen Fällen.
*430 Blatt bei dünnem Papier (52 g/m² bis 63 g/m² (13,8 lb Bond bis 16,8 lb Bond))
*5125 Blatt bei beschichtetem Papier
*6216 mm (8 1/2") Stapelhöhe oder 1.500 Blatt bei dünnem Papier
*7Bis zu 50 Blatt bei 106 g/m² (28,2 lb Bond) oder mehr
*8100 Kopien, insgesamt 1.500 Blatt, oder 216 mm (8 1/2") Stapelhöhe bei dünnem Papier
*9Wenn eine standardmäßige Heftklammernpatrone installiert ist. Je nach Typ und Dicke des Papiers kann die Anzahl der heftbaren Blätter abnehmen.
*10Inklusive 1 Deckblatt. Das für Deckblätter verwendete Papier sollte mindestens so schwer wie das Papier für den Hauptteil sein.
*11Je nach Art und Dicke des Papiers kann die Zahl der sattelheftbaren Blätter variieren.
*12Wenn diese optionale Ausrüstung an das Hauptgerät oder eine andere optionale Ausrüstung angeschlossen wird, entsteht eine horizontale Lücke von +5 mm (1/4").
