Staple Finisher-AC, Booklet Finisher-AC, e Unità Foratrice
Per pinzare e piegare la carta, e utilizzare altre funzioni di finitura, installare l'unità opzionale Staple Finisher-AC o Booklet Finisher-AC.
Installando la seguente unità unità foratrice nel finisher, sarà possibile utilizzare anche la funzione di foratura.
Installando la seguente unità unità foratrice nel finisher, sarà possibile utilizzare anche la funzione di foratura.
2/4 Hole Puncher Unit-A
2/3 Hole Puncher Unit-A
4 Hole Puncher Unit-A
Funzioni di finitura disponibili
Di seguito sono mostrate le funzioni di finitura disponibili quando si installa Staple Finisher-AC o Booklet Finisher-AC.
Funzioni di ordinamento
Fascicolazione
Gruppo
Sfalsamento
Funzioni di pinzatura
Angolo
Doppia
Pinzatura a sella*1
Senza pinzatura
Pinzatura manuale
Funzioni di piegatura
Piegatura a sella*1
Funzioni di foratura
Foratura*2
*1Disponibile solo quando si installa Booklet Finisher-AC.
*2Disponibile solo quando si installa Unità Foratrice.
NOTA
Per ulteriori informazioni sulle funzioni di finitura, fare riferimento a quanto segue:
Precauzioni per l'utilizzo delle funzioni di finitura
Precauzioni per l'utilizzo di Fascicolazione e Raggruppamento
Se il limite di carico viene raggiunto durante l'abbassamento del vassoio, la carta viene espulsa automaticamente in un vassoio disponibile. Se tutti i vassoi disponibili hanno raggiunto il limite di carico, la stampa viene sospesa. Quando la carta espulsa viene rimossa dal vassoio, la stampa riprende.
Precauzioni per l'utilizzo della pinzatura
Il numero di fogli che possono essere pinzati varia a seconda del tipo di carta e dello spessore. Specifiche
Se la macchina non è in grado di pinzare la carta, cambiare la carta o ridurre il numero di fogli da pinzare.
Se la macchina non è in grado di pinzare la carta, cambiare la carta o ridurre il numero di fogli da pinzare.
Rimuovere la carta pinzata una volta che è stata completamente espulsa sul vassoio e non rimuoverla in fase di pinzatura.
Quando compare [Caricare i punti nell'unità di pinzatura.], sostituire il contenitore dei punti e aggiungere più punti. Aggiunta di punti di pinzatura (opzionale)
Se il vassoio raggiunge la posizione limite inferiore, la stampa viene sospesa. Quando la carta espulsa viene rimossa dal vassoio, la stampa riprende.
Precauzioni per l'utilizzo della pinzatura a sella
Le condizioni di piegatura variano a seconda del tipo di carta e del numero di fogli.
Quando si produce un ampio volume di opuscoli pinzati a sella, è possibile abbassare il dispositivo di arresto della carta per continuare a stampare senza limitarsi alla capacità del vassoio opuscoli. Se il dispositivo di arresto viene abbassato, preparare una scatola o un altro contenitore per la ricezione della carta in uscita in modo che non cada direttamente sul pavimento.
Per ulteriori informazioni su come utilizzare il dispositivo di arresto della carta, leggere la descrizione delle parti esterne del finisher. Vista esterna
Per ulteriori informazioni su come utilizzare il dispositivo di arresto della carta, leggere la descrizione delle parti esterne del finisher. Vista esterna
Precauzioni per l'utilizzo dell'opzione senza pinzatura
Per ulteriori informazioni sulle funzioni non utilizzabili con l'opzione senza pinzatura, consultare Limitazioni sulle combinazioni delle funzioni di copia nel sito dei manuali online.
https://oip.manual.canon/
https://oip.manual.canon/
A seconda della posizione della piega, non è possibile usare l'opzione senza pinzatura con carta che non può essere stampata su entrambi i lati e carta di formati diversi.
A seconda dell'ambiente di utilizzo e del tipo di carta, la parte ripiegata senza pinzatura potrebbe separarsi facilmente.
Utilizzo della pinzatura manuale
Inserire una pila si carta nella fessura del finisher e attendere. La pila verrà rilevata e pinzata in automatico.
Nel momento in cui la pila di carta viene rilevata, la spia del pulsante di pinzatura lampeggia e al termine della pinzatura si spegne. Quando la spia del pulsante di pinzatura si spegne, estrarre la carta.
Nel momento in cui la pila di carta viene rilevata, la spia del pulsante di pinzatura lampeggia e al termine della pinzatura si spegne. Quando la spia del pulsante di pinzatura si spegne, estrarre la carta.
Posizionare la pila di carta rivolta verso il basso e inserire l'angolo da pinzare fino in fondo.
La pinzatura manuale non può essere eseguita durante la stampa.
NOTA
È possibile modificare il tempo necessario per pinzare automaticamente la pila di fogli inseriti. [Intervallo fino a inizio pinzatura nel Modo Pinzatrice]
È possibile premere il pulsante di pinzatura per pinzare la carta senza attendere che sia la macchina a farlo.
Nomi delle parti e relative funzioni

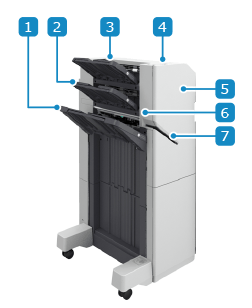

Vista esterna
Staple Finisher-AC
Booklet Finisher-AC
Vassoio di consegna (Vassoio C)Riceve stampe e copie. È possibile impostare la funzione d'uso del vassoio come destinazione di uscita. Impostazioni della destinazione di uscita
Vassoio di consegna (Vassoio B)Riceve stampe e copie. È possibile impostare la funzione d'uso del vassoio come destinazione di uscita. Impostazioni della destinazione di uscita
Vassoio di consegna (Vassoio A)Riceve stampe e copie. È possibile impostare la funzione d'uso del vassoio come destinazione di uscita. Impostazioni della destinazione di uscita
Pulsante di pinzaturaDurante la pinzatura manuale, è possibile premere il pulsante di pinzatura per pinzare senza attendere.
* Inserire una pila di fogli nella fessura e attendere. I fogli verranno pinzati automaticamente senza dover premere il pulsante. Utilizzo della pinzatura manuale
Pannello anteriore (superiore)Aprirlo in caso di inceppamento della carta o dei punti e per aggiungere i punti.
Quando si installa Unità Foratrice, aprirlo per smaltire i residui di foratura.
Quando si installa Unità Foratrice, aprirlo per smaltire i residui di foratura.
Finisher Jogger Kit-A (opzionale)Consente di allineare i bordi dei fogli di carta in uscita.
FessuraInserire una pila di carta per la pinzatura manuale.
Pannello anteriore (inferiore)Aprirlo quando si verifica un inceppamento della carta o dei punti nell'unità di pinzatura a sella e per aggiungere i punti all'unità di pinzatura a sella.
Vassoio opuscoliRiceve gli opuscoli pinzati a sella.
NOTA
Quando si alimenta carta di grande formato nel vassoio di consegna (vassoio A) o nel vassoio di consegna (vassoio B), impostare il vassoio come mostrato di seguito.
Il vassoio di consegna C allinea la carta in uscita con le due guide di allineamento. È possibile regolare la posizione di queste guide.
Interno
Staple Finisher-AC
Booklet Finisher-AC
Vassoio dei residui di foratura (quando si installa Unità Foratrice)Estrarlo per smaltire i residui di foratura.
Unità di pinzatura a sellaEstrarla quando si verifica un inceppamento della carta o dei punti e per aggiungere i punti.
Specifiche
Formato carta, tipo e grammatura base | Tutta la carta che può passare attraverso la macchina*1*2 Carta utilizzabile |
Capacità del vassoio di consegna (Vassoio A)*3 | Senza impostazioni di finitura, fascicolazione, raggruppamento A4, B5, A5, A5R, A6R, LTR, STMTR, EXEC, 16K: 47 mm (1 7/8") in altezza (equivalente a 250 fogli) A3, B4, A4R, B5R, 330 mm × 483mm (13" x 19")*4, 320 x 450 mm (12 5/8" x 17 11/16") (SRA3)*4, 305 x 457 mm (12" x 18")*4, LTRR, LGL, 11" x 17", 8K, 16KR: 24 mm (1") o meno in altezza (equivalente a 125 fogli) Buste: 30 fogli Senza impostazioni di finitura, fascicolazione, raggruppamento (quando si usano vari formati) Combinazione solo di A4, B5 e LTR: 47 mm (1 7/8") in altezza (equivalente a 250 fogli) Combinazione che include 330 mm × 483mm (13" x 19"), 320 x 450 mm (12 5/8" x 17 11/16") (SRA3), 305 x 457 mm (12" x 18"): 30 fogli Combinazione diversa da quanto indicato sopra: 24 mm (1") in altezza (equivalente a 125 fogli) Sfalsamento A4, B5, LTR, EXEC, 16K: 47 mm (1 7/8") in altezza (equivalente a 250 fogli) A3, B4, 11" x 17", 8K: 24 mm (1") in altezza (equivalente a 125 fogli) |
Capacità del vassoio di consegna (Vassoio B)*3 | Senza impostazioni di finitura, fascicolazione, raggruppamento A4, B5, A5, A5R, A6R, LTR, STMTR, EXEC, 16K: 47 mm (1 7/8") in altezza (equivalente a 250 fogli) A3, B4, A4R, B5R, 330 mm × 483mm (13" x 19")*4, 320 x 450 mm (12 5/8" x 17 11/16") (SRA3)*4, 305 x 457 mm (12" x 18")*4, LTRR, LGL, 11" x 17", 8K, 16KR: 24 mm (1") o meno in altezza (equivalente a 125 fogli) Buste: 30 fogli Senza impostazioni di finitura, fascicolazione, raggruppamento (quando si usano vari formati) Combinazione solo di A4, B5 e LTR: 47 mm (1 7/8") in altezza (equivalente a 250 fogli) Combinazione che include 330 mm × 483mm (13" x 19"), 320 x 450 mm (12 5/8" x 17 11/16") (SRA3), 305 x 457 mm (12" x 18"): 30 fogli Combinazione diversa da quanto indicato sopra: 24 mm (1") in altezza (equivalente a 125 fogli) Sfalsamento A4, B5, LTR, EXEC, 16K: 47 mm (1 7/8") in altezza (equivalente a 250 fogli) A3, B4, 11" x 17", 8K: 24 mm (1") in altezza (equivalente a 125 fogli) |
Capacità del vassoio di consegna (Vassoio C)*3 | Senza impostazioni di finitura, fascicolazione, raggruppamento*5 A4, B5, A5, A5R, LTR, STMTR, EXEC, 16K: 423 mm (16 5/8") in altezza o 3000 fogli*6 A3, B4, A4R, B5R, 330 mm × 483 mm (13" x 19"), 320 x 450 mm (12 5/8" x 17 11/16") (SRA3), 305 x 457 mm (12" x 18"), LTRR, LGL, 11" x 17", 8K, 16KR: 216 mm (8 1/2") in altezza o 1.500 fogli A6R: 250 fogli*7 Buste Monarch: 30 fogli Diverso da Monarch: 100 fogli Foglio lungo (da 487,8 mm a 762,0 mm (da 19 1/4" a 30")) (quando è collegato Vassoio per l'alimentazione del Banner-B or Vassoio per l'alimentazione del Banner-C) Da 64 g/m² a 79 g/m² (da 17 lb alta qualità a 21 lb alta qualità): 100 fogli Da 80 g/m² a 150 g/m² (da 21,3 lb alta qualità a 39,9 lb alta qualità): 50 fogli Da 151 g/m² a 300 g/m² (da 55,8 lb copertina a 110,9 lb copertina): 25 fogli Foglio lungo (oltre 762 mm (30")) (con supporto manuale): 1 foglio Senza impostazioni di finitura, fascicolazione, raggruppamento (quando si usano vari formati)*5 Combinazione solo di A4, B5 e LTR: 423 mm (16 5/8") in altezza o 3.000 fogli Combinazione che include A6R: 250 fogli*7 Combinazione diversa da quanto indicato sopra: 216 mm (8 1/2") in altezza o 1.500 fogli Sfalsamento A4, B5, LTR, EXEC, 16K: 423 mm (16 5/8") in altezza o 3.000 fogli*6 A3, B4, A4R, LTRR, LGL, 11" x 17", 8K: 216 mm (8 1/2") in altezza o 1.500 fogli Pinzatura (Angolo, Doppia) A4, B5, LTR, EXEC, 16K: 200 copie, 3.000 fogli in totale o 423 mm (16 5/8") in altezza*8 A3, B4, A4R, LTRR, LGL, 11" x 17", 8K: 100 copie, 1.500 fogli in totale o 216 mm (8 1/2") in altezza Senza pinzatura A4, LTR, 16K: 200 copie A3, 11" x 17", 8K: 100 copie |
Capacità del vassoio opuscoli (solo Booklet Finisher-AC) | Carta da 52 g/m² a 81,4 g/m² (da 13,8 lb alta qualità a 21,7 lb alta qualità) Rilegatura di 2-5 fogli: 25 copie Rilegatura di 6-10 fogli: 15 copie Rilegatura di 11-20 fogli: 10 copie Carta da 81,5 g/m² a 105 g/m² (da 21,7 lb alta qualità a 27,9 lb alta qualità) Rilegatura di 2-5 fogli: 25 copie Rilegatura di 6-10 fogli: 15 copie Carta da 106 g/m² a 220 g/m² (da 28,2 lb alta qualità a 81,4 lb copertina) Rilegatura di 2-5 fogli: 10 copie |
Numero di fogli che possono essere pinzati*9 | Angolo e Doppia (carta non patinata) A4, B5, LTR, EXEC, 16K Da 52 g/m² a 90 g/m² (da 14 lb alta qualità a 24 lb alta qualità): 65 fogli Da 91 g/m² a 105 g/m² (da 25 lb alta qualità a 28 lb alta qualità): 50 fogli Da 106 g/m² a 256 g/m² (da 29 lb alta qualità a 140 lb index): 2 fogli A3, B4, A4R, LTRR, LGL, 11" x 17", 8K Da 52 g/m² a 90 g/m² (da 14 lb alta qualità a 24 lb alta qualità): 40 fogli Da 91 g/m² a 105 g/m² (da 25 lb alta qualità a 28 lb alta qualità): 30 fogli Da 106 g/m² a 256 g/m² (da 29 lb alta qualità a 140 lb index): 2 fogli Angolo e Doppia (carta patinata) 2 fogli (per tutte le grammature base e i formati carta) Senza pinzatura Da 52 g/m² a 64 g/m² (da 13,8 lb alta qualità a 17 lb alta qualità): 10 fogli Da 65 g/m² a 81,4 g/m² (da 17,3 lb alta qualità a 21,7 lb alta qualità): 8 fogli Da 81,5 g/m² a 105 g/m² (da 21,7 lb alta qualità a 27,9 lb alta qualità): 6 fogli Pinzatura manuale 65 fogli |
Foratura (quando si installa Unità Foratrice) | Numero di fori praticati e formato carta Quando si installa 2/4 Hole Puncher Unit-A: Due fori: A3, B4, A4, A4R, B5, B5R, LTR, LTRR, LGL, 11" x 17", EXEC, 8K, 16K, 16KR Quattro fori: A3, A4, LTR, 11" x 17", EXEC, 8K, 16K Quando si installa 2/3 Hole Puncher Unit-A: Due fori: A3, B4, A4, A4R, B5, B5R, LTR, LTRR, LGL, 11" x 17", EXEC, 8K, 16K, 16KR Tre fori: A3, B4, A4, B5, LTR, 11" x 17", EXEC, 8K, 16K Quando si installa 4 Hole Puncher Unit-A: Quattro fori: A3, B4, A4, A4R, B5, B5R, LTR, LTRR, LGL, 11" x 17", EXEC, 8K, 16K, 16KR Grammatura base della carta Da 52 g/m² a 300 g/m² (da 14 lb alta qualità a 110 lb copertina) |
Pinzatura e piegatura a sella (solo Booklet Finisher-AC) | Formato carta A3, B4, A4R, 305 x 457 mm (12" x 18"), LTRR, LGL, 11" x 17", Formato personalizzato (da 195,0 mm x 270,0 mm a 304,8 mm x 457,2 mm (da 7 3/4" x 10 5/8" a 12" x 18")) Grammatura base della carta Grammatura base delle pagine del documento: da 52 g/m² a 220 g/m² (da 14 lb alta qualità a 80 lb copertina) Grammatura base della copertina: da 52 g/m² a 256 g/m² (da 14 lb alta qualità a 140 lb index)*10 Numero di fogli che possono essere pinzati con pinzatura a sella (carta non patinata)*10*11 Da 52 g/m² a 81,4 g/m² (da 14 lb alta qualità a 21,7 lb alta qualità): 20 fogli Da 81,5 g/m² a 105 g/m² (da 21,7 lb alta qualità a 28 lb alta qualità): 10 fogli Da 106 g/m² a 150 g/m² (da 29 lb alta qualità a 40 lb alta qualità): 5 fogli Da 151 g/m² a 209 g/m² (da 56 lb copertina a 110 lb index): 4 fogli Da 210 g/m² a 220 g/m² (da 77,7 lb copertina a 80 lb copertina): 3 fogli Numero di fogli che possono essere pinzati con pinzatura a sella (carta patinata)*10*11 Da 106 g/m² a 150 g/m² (da 29 lb alta qualità a 40 lb alta qualità): 5 fogli Numero di fogli che possono essere piegati con piegatura a sella (carta non patinata) Da 52 g/m² a 105 g/m² (da 14 lb alta qualità a 28 lb alta qualità): da 2 a 5 fogli Da 106 g/m² a 256 g/m² (da 29 lb alta qualità a 140 lb index): 1 foglio Numero di fogli che possono essere piegati con piegatura a sella (carta patinata) 1 foglio |
Dimensioni (L x P x A) | 527 mm x 623 mm x 1.099 mm (20 3/4" x 24 1/2" x 43 1/4")*12 Quando si usa l'estensione del vassoio: 656 mm x 623 mm x 1.195 mm (25 7/8" x 24 1/2" x 47 1/8")*12 |
Grammatura | Staple Finisher-AC Circa 36 kg (79,4 lb) Booklet Finisher-AC Circa 60 kg (132,3 lb) |
*1Stampa fronte-retro su Sottile 2 (da 52 g/m² a 59 g/m² (da 14 lb alta qualità a 15 lb alta qualità)), carta patinata e carta con una grammatura base di 257 g/m² (100 lb copertina) o oltre non possono essere espulsi dal vassoio A.
*2La carta patinata può essere espulsa dal vassoio C.
*3Quando si usa carta da 64 g/m² (17 lb alta qualità), 75 g/m² (20 lb alta qualità) o 80 g/m² (21 lb alta qualità). La capacità varia in tutti gli altri casi.
*430 fogli per carta sottile (da 52 g/m² a 63 g/m² (da 13,8 lb alta qualità a 16,8 lb alta qualità))
*5125 fogli per carta patinata
*6216 mm (8 1/2") in altezza o 1.500 fogli per carta sottile
*7Fino a 50 fogli per 106 g/m² (28,2 lb alta qualità) o oltre
*8100 copie, 1.500 fogli in totale o 216 mm (8 1/2") in altezza per carta sottile
*9Quando è installata una cartuccia punti standard. In base al tipo e allo spessore della carta, il numero di fogli che possono essere pinzati potrebbe diminuire.
*10Inclusa 1 pagina di copertina. La carta utilizzata per le copertine deve essere uguale o più pesante della carta utilizzata per il corpo del documento.
*11A seconda del tipo e dello spessore della carta, il numero di fogli che possono essere pinzati a sella potrebbe variare.
*12Il collegamento di questa apparecchiatura opzionale all'unità principale o a un'altra apparecchiatura opzionale determinerà una differenza di +5 mm (1/4") nella direzione orizzontale.
