Unidad de Acabado Grapadora AQ, Unidad de Acabado de Cuadernillos AQ, Unidad Taladradora y Guillotina Interna para Folletos A
Para grapar papel, plegar papel y utilizar otras funciones de acabado, instale de forma opcional el Unidad de Acabado Grapadora AQ o Unidad de Acabado de Cuadernillos AQ.
Al instalar el unidad taladradora siguiente en la unidad de acabado, también puede utilizar la función de perforación.
Al instalar el unidad taladradora siguiente en la unidad de acabado, también puede utilizar la función de perforación.
Taladradora BZ
Taladradora CA
Puncher Unit-BY
Al unir Guillotina Interna para Folletos A a Unidad de Acabado de Cuadernillos AQ, puede recortar y alinear ordenadamente los bordes del papel para grapar cuadernillos.
Si instala Multi Function Professional Puncher-C puede realizar distintos tipos de perforaciones. Para obtener más información sobre Multi Function Professional Puncher-C, consulte el manual de Multi Function Professional Puncher-C.
Funciones de acabado disponibles
Las funciones de acabado que están disponibles cuando se instala Unidad de Acabado Grapadora AQ o Unidad de Acabado de Cuadernillos AQ como se muestra a continuación.
Funciones de ordenado
Intercalar
Grupo
Desplazar
Funciones de grapado
Esquina
Doble
Grapado de cuadernillo*1
Recortar*1*2
Funciones de plegado
Plegado de cuadernillo*1
Funciones de perforación
Perforar*3
*1Solo disponible cuando está instalado Unidad de Acabado de Cuadernillos AQ.
*2Solo disponible cuando está instalad Guillotina Interna para Folletos A.
*3Solo disponible cuando está instalado Unidad Taladradora.
NOTA
Para obtener detalles sobre las funciones de acabado, consulte lo siguiente:
Precauciones al usar las funciones de acabado
Precauciones al usar clasificar y agrupar
Si se alcanza el límite de carga mientras rebaja la bandeja, se expulsará el papel automáticamente a una bandeja disponible. Si todas las bandejas disponibles han alcanzado su límite de carga, se pausará la impresión. Cuando se retire el papel expulsado de la bandeja, se reanudará la impresión.
Precauciones al usar grapar
El número de hojas que se pueden grapar varía en función del tipo de papel y el grosor. Especificaciones
Si el equipo no puede grapar el papel, cambie el papel o reduzca el número de hojas a grapar.
Si el equipo no puede grapar el papel, cambie el papel o reduzca el número de hojas a grapar.
Retire el papel grapado después de que haya salido completamente a la bandeja, y no lo retire mientras se está grapando.
Cuando aparece [Cargue grapas en la unidad grapadora.], sustituya la caja de grapas y añada más grapas. Adición de grapas (opción)
Si la bandeja alcanza su posición límite inferior, se pausa la impresión. Cuando se retira el papel expulsado de la bandeja, se reanuda la impresión.
Precauciones al usar el grapado de cuadernillo
La condición del plegado varía en función del tipo de papel y el número de hojas.
Nombres de las piezas y sus funciones
Vista exterior

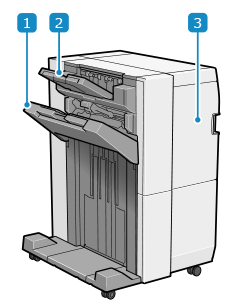

Unidad de Acabado Grapadora AQ

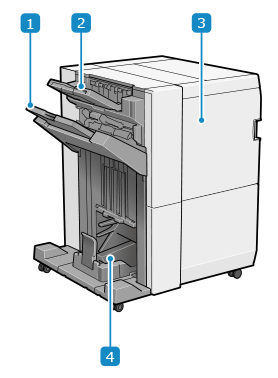

Unidad de Acabado de Cuadernillos AQ
Bandeja de salida (Bandeja A)Produce papel impreso y copiado. Puede establecer con qué función utilizar la bandeja como destino de salida. Configuración del destino de salida
* Si [Modo alto volumen de apilamiento] se ajusta a [Sí], las impresiones salen preferiblemente a la bandeja B independientemente de la configuración de [Opciones de bandejas de salida]. [Modo alto volumen de apilamiento] (Solo para Serie 8100)
* Si [Modo alto volumen de apilamiento] se ajusta a [Sí], las impresiones salen preferiblemente a la bandeja B independientemente de la configuración de [Opciones de bandejas de salida]. [Modo alto volumen de apilamiento] (Solo para Serie 8100)
Bandeja superior (Bandeja A)Produce papel impreso y copiado. Puede establecer con qué función utilizar la bandeja como destino de salida. Configuración del destino de salida
* Si [Modo alto volumen de apilamiento] se ajusta a [Sí], las impresiones salen preferiblemente a la bandeja B independientemente de la configuración de [Opciones de bandejas de salida]. [Modo alto volumen de apilamiento] (Solo para Serie 8100)
* Si [Modo alto volumen de apilamiento] se ajusta a [Sí], las impresiones salen preferiblemente a la bandeja B independientemente de la configuración de [Opciones de bandejas de salida]. [Modo alto volumen de apilamiento] (Solo para Serie 8100)
Cubierta frontalÁbralo cuando se produzca un atasco de papel o de grapas y al añadir grapas.
Cuando esté instalado Unidad Taladradora, ábralo para eliminar los residuos de perforaciones.
Cuando esté instalado Unidad Taladradora, ábralo para eliminar los residuos de perforaciones.
Bandeja de cuadernilloImprime papel grapado de cuadernillo.
NOTA
La Bandeja de salida B alinea el papel con sus dos guías de alineación. Puede ajustar la posición de esas guías.
Interior
Unidad de Acabado Grapadora AQ
Unidad de Acabado de Cuadernillos AQ
Bandeja de residuos de grapasExtráigala para eliminar los residuos de grapas. Eliminación de restos de grapas (opción)
Bandeja de residuos de recortes (cuando está instalado Guillotina Interna para Folletos A)Extráigala para eliminar los residuos de recortes. Eliminación de restos de recortes (opción)
Bandeja de residuos de perforación (cuando está instalado Unidad Taladradora)Extráigala para eliminar los residuos de perforación.
Unidad de grapado de cuadernilloExtráigala cuando se produzca un atasco de papel o de grapas y al añadir grapas.
Especificaciones
Tamaño de papel, Tipo y Peso básico | Todo el papel que puede pasar por el equipo*1 Papel a utilizar |
Capacidad de la bandeja de salida (Bandeja A)*2 | Sin configuración de acabado, clasificar, agrupar A4, B5, A5, A5R, A6R, LTR, STMTR, EXEC, 16K: 47 mm (1 7/8") de altura (equivalente a 250 hojas) A3, B4, A4R, B5R, 330 mm x 483 mm (13" x 19"), 320 mm x 450 mm (SRA3) (12 5/8" x 17 11/16"), 305 mm x 457 mm (12" x 18"), LTRR, LGL, 11" x 17", 8K, 16KR: 47 mm (1 7/8") de altura (equivalente a 125 hojas) Sobres: 30 hojas Pliegue Z (cuando se instala la Unidad Plegadora de Papel K) A3, B4, A4R, LTRR, LGL, 11" x 17": 30 hojas Pliegue central (cuando se instala la Unidad Plegadora de Papel K) A4R, LTRR: 30 hojas |
Capacidad de la bandeja de salida (Bandeja B)*2 | Sin configuración de acabado, clasificar, agrupar A4, B5, LTR, EXEC, 16K: 285 mm (11 1/4") de altura (equivalente to 2.000 hojas) A5, A5R, STMTR: 216 mm (8 1/2") de altura (equivalente a 1.500 hojas) A3, B4, A4R, B5R, A6R, 330 mm x 483 mm (13" x 19"), 320 mm x 450 mm (SRA3) (12 5/8" x 17 11/16"), 305 mm x 457 mm (12" x 18"), LTRR, LGL, 11" x 17", 8K, 16KR: 147 mm (5 3/4") de altura (equivalente a 1.000 hojas) Sobres Kakugata 2: 300 hojas Aparte de Kakugata 2: 150 hojas Pliegue Z (cuando se instala la Unidad Plegadora de Papel K) A3, B4, 11" x 17": 30 hojas A4R, LTRR, LGL: 15 hojas Pliegue central (cuando se instala la Unidad Plegadora de Papel K) A4R, LTRR: 50 hojas Papel de hoja larga (210,0 mm x 487,8 mm a 330,2 mm x 1.300 mm (8 1/4" x 19 1/4" a 13" x 51 1/4")) Cuando no se acopla ninguno de Opción de Alimentación para Originales de Longitud especial (Banners) B o Opción de Alimentación para Originales de Longitud especial (Banners) C o se utiliza papel con una longitud de 762 mm (30") o más Sujeción manual Cuando se instala una Opción de Alimentación para Originales de Longitud especial (Banners) B o Opción de Alimentación para Originales de Longitud especial (Banners) C (487,8 mm a 762,0 mm (19 1/4" a 30")) 52 g/m² a 150 g/m² (14 lb bond a 39,9 lb bond): 100 hojas 151 g/m² a 300 g/m² (55.8 lb portada 110,9 lb portada): 50 hojas Si [Modo alto volumen de apilamiento] está ajustado a [Sí] A4, A5, A5R, B5, LTR, STMTR, EXEC, 16K: 490 mm (19 1/4") de altura (equivalente a 4.000 hojas)*3*4 A4R, B5R, LTRR, 16KR: 285 mm (11 1/4") de altura (equivalente a 2.000 hojas) A3, B4, 330 mm x 483 mm (13" x 19"), 320 mm x 450 mm (SRA3) (12 5/8" x 17 11/16"), 305 mm x 457 mm (12" x 18"), LGL, 11" x 17", 8K: 216 mm (8 1/2") de altura (equivalente a 1.500 hojas) A6R: 147 mm (5 3/4") de altura (equivalente a 1.000 hojas) Desplazar Igual que "Sin configuración de acabado, clasificar, agrupar" *5 Grapar (Esquina, Doble) A4, B5, LTR, EXEC, 16K: 200 copias, total de 3.000 hojas, o 490 mm (19 1/4") de altura A4R, B5R, LTRR, 16KR: 200 copias, total de 2.000 hojas, o 285 mm (11 1/4") de altura A3, B4, 330 mm x 483 mm (13" x 19"), 320 mm x 450 mm (SRA3) (12 5/8" x 17 11/16"), 305 mm x 457 mm (12" x 18"), LGL, 11" x 17", 8K: 200 copias, total de 1.500 hojas, o 216 mm (8 1/2") de altura*6 |
Capacidad de bandeja de cuadernillo (Unidad de Acabado de Cuadernillos AQ únicamente) | Papel de 60 g/m² a 81,4 g/m² (16 lb bond a 21,7 lb bond) Encuadernado de 11 a 15 hojas: 10 copias Encuadernado de 16 a 20 hojas: 5 copias Papel de 60 g/m² a 105 g/m² (16 lb bond a 28 lb bond) Encuadernado de 2 a 5 hojas: 25 copias Encuadernado de 6 a 10 hojas: 15 copias Papel de 106 g/m² a 220 g/m² (de 29 lb bond a 80 lb portada) Encuadernado de 2 a 5 hojas: 3 copias |
Número de hojas que se pueden grapar | Esquina y doble (Papel no estucado) A4, B5, LTR, EXEC, 16K 52 g/m² a 90 g/m² (14 lb bond a 24 lb bond): 100 hojas 90,1 g/m² a 128 g/m² (24 lb Bond a 34 lb Bond): 60 hojas 128,1 g/m² 150 g/m² (34,1 lb bond a 39,9 lb bond): 50 hojas 150,1 g/m² a 180 g/m² (55,5 lb portada a 66 lb portada): 40 hojas 180,1 g/m² a 220 g/m² (66,6 lb portada a 80 lb portada): 30 hojas 220,1 g/m² a 256 g/m² (81,4 lb portada a 94,7 lb portada): 25 hojas 256,1 g/m² a 300 g/m² (94,7 lb portada a 110 lb portada): 15 hojas A4R, B5R, LTRR, 16KR 52 g/m² a 90 g/m² (14 lb Bond a 24 lb Bond): 65 hojas 90,1 g/m² a 128 g/m² (24 lb Bond a 34 lb Bond): 60 hojas 128,1 g/m² 150 g/m² (34,1 lb bond a 39,9 lb bond): 50 hojas 150,1 g/m² a 180 g/m² (55,5 lb portada a 66 lb portada): 40 hojas 180,1 g/m² a 220 g/m² (66,6 lb portada a 80 lb portada): 30 hojas 220,1 g/m² a 256 g/m² (81,4 lb portada a 94,7 lb portada): 25 hojas 256,1 g/m² a 300 g/m² (94,7 lb portada a 110 lb portada): 15 hojas A3, B4, LGL, 11" x 17", 8K 52 g/m² a 90 g/m² (14 lb Bond a 24 lb Bond): 65 hojas 90,1 g/m² a 128 g/m² (24 lb Bond a 34 lb Bond): 50 hojas 128,1 g/m² 150 g/m² (34,1 lb bond a 39,9 lb bond): 40 hojas 150,1 g/m² a 180 g/m² (55,5 lb portada a 66 lb portada): 30 hojas 180,1 g/m² a 220 g/m² (66,6 lb portada a 80 lb portada): 25 hojas 220,1 g/m² a 256 g/m² (81,4 lb portada a 94,7 lb portada): 20 hojas 256,1 g/m² a 300 g/m² (94,7 lb portada a 110 lb portada): 10 hojas 330 mm x 483 mm (13" x 19"), 320 mm x 450 mm (SRA3) (12 5/8" x 17 11/16"), 305 mm x 457 mm (12" x 18") 52 g/m² a 90 g/m² (14 lb Bond a 24 lb Bond): 65 hojas 90,1 g/m² a 128 g/m² (24 lb Bond a 34 lb Bond): 35 hojas 128,1 g/m² 150 g/m² (34,1 lb bond a 39,9 lb bond): 25 hojas 150,1 g/m² a 220 g/m² (55,5 lb portada a 80 lb portada): 20 hojas 220,1 g/m² a 256 g/m² (81,4 lb portada a 94,7 lb portada): 15 hojas 256,1 g/m² a 300 g/m² (94,7 lb portada a 110 lb portada): 10 hojas Esquina y doble (Papel estucado) A4, A4R, B5, B5R, LTR, LTRR, EXEC, 16K, 16KR 106 g/m² a 128 g/m² (29 lb Bond a 34 lb Bond): 35 hojas 128,1 g/m² 150 g/m² (34 lb bond a 40 lb bond): 20 hojas A3, B4, LGL, 11" x 17", 8K 106 g/m² a 128 g/m² (29 lb Bond a 34 lb Bond): 30 hojas 128,1 g/m² 150 g/m² (34 lb bond a 40 lb bond): 20 hojas 330 mm x 483 mm (13" x 19"), 320 mm x 450 mm (SRA3) (12 5/8" x 17 11/16"), 305 mm x 457 mm (12" x 18") 106 g/m² 150 g/m² (29 lb portada a 40 lb índice): 15 hojas |
Perforación (cuando está instalado Unidad Taladradora) | Número de taladros perforados y tamaño del papel Cuando está instalada Taladradora BZ: Dos perforaciones: A3, B4, A4, A4R, B5, B5R, A5 *7, LTR, LTRR, LGL, 11" x 17", EXEC, 8K, 16K, 16KR Cuatro perforaciones: A3, B4, A4, B5, LTR, 11" x 17", EXEC, 8K, 16K Cuando está instalada Puncher Unit-BY: Dos perforaciones: A3, B4, A4, A4R, B5, B5R, A5 *7, LTR, LTRR, LGL, 11" x 17", EXEC, 8K, 16K, 16KR Tres perforaciones: A3, B4, A4, B5, LTR, 11" x 17", EXEC, 8K, 16K Cuando está instalada Taladradora CA: Cuatro perforaciones: A3, B4, A4, A4R, B5, B5R, A5 *7, LTR, LTRR, LGL, 11" x 17", EXEC, 8K, 16K, 16KR Peso base del papel 52 g/m² a 300 g/m² (14 lb Bond a 110 lb portada) |
Grapado de cuadernillo y plegado (Unidad de Acabado de Cuadernillos AQ únicamente) | Tamaño del papel A3, B4, A4R, 330 mm × 483 mm (13" x 19"), 320 mm × 450 mm (12 5/8" x 17 11/16") (SRA3), 305 mm × 457 mm (12" x 18"), LTRR, LGL, 11" x 17", tamaño personalizado (210 mm x 279,4 mm a 330,2 mm x 487,7 mm (8 1/4" x 11" a 13" x 19 1/4")) Peso base del papel Peso base de las páginas de contenido: 60 g/m² a 220 g/m² (16 lb bond a 80 lb portada) Gramaje de portada: 60 g/m² a 300 g/m² (16 lb bond a 110,9 lb portada) Número de hojas que se pueden grapar en cuadernillo (Papel no estucado) Papel de 60 g/m² a 81,4 g/m² (16 lb bond a 21,7 lb bond): 20 hojas 81,5 g/m² a 105 g/m² (21,7 lb bond a 27,9 lb bond): 10 hojas Papel de 106 g/m² a 220 g/m² (28,2 lb bond a 81,4 lb portada): 5 hojas Número de hojas que se pueden plegar en cuadernillo (Papel estucado) 106 g/m² a 150 g/m² (28,2 lb bond a 39,9 lb bond): 5 hojas Número de hojas que se pueden plegar en cuadernillo Papel de 60 g/m² a 105 g/m² (16 lb bond a 27,9 lb bond): 5 hojas Papel de 106 g/m² a 220 g/m² (28,2 lb bond a 81,4 lb portada): 3 hojas Papel de 221 g/m² a 256 g/m² (82 lb portada a 95 lb portada): 1 hoja |
Fuente de alimentación | Unidad de Acabado Grapadora AQ 100 V - 240 V CA, 50/60 Hz, 2,9 A Unidad de Acabado de Cuadernillos AQ 100 V - 240 V CA, 50/60 Hz, 3,2 A |
Consumo de energía máximo | Unidad de Acabado Grapadora AQ 386 W (incluida la unidad taladradora) Unidad de Acabado de Cuadernillos AQ 418 W (incluida la unidad taladradora y Guillotina Interna para Folletos A) |
Dimensiones (An. x Pr. x Al.) | Unidad de Acabado Grapadora AQ 700 mm x 799 mm x 1.041 mm (27 5/8" x 31 1/2" x 41")*8 Cuando la bandeja de extensión está extendida: 874 mm x 799 mm x 1.129 mm (34 3/8" x 31 1/2" x 44 1/2")*8 Unidad de Acabado de Cuadernillos AQ 882 mm x 799 mm x 1.041 mm (34 3/4" x 31 1/2" x 41")*8 Cuando la bandeja de extensión está extendida: 1.063 mm x 799 mm x 1.129 mm (41 7/8" x 31 1/2" x 44 1/2")*8 |
Peso | Unidad de Acabado Grapadora AQ Aprox. 78 kg (172,0 lb) Unidad de Acabado de Cuadernillos AQ Aprox. 131 kg (288,8 lb) |
*1El papel fino con un peso base de 63 g/m² (16 lb bond) o menos y el papel estucado con un peso base de 105 g/m² (28 lb bond) o menos no se puede imprimir desde la bandeja A.
*2Al usar papel de 64 g/m² (17 lb bond), 75 g/m² (20 lb bond) o 80 g/m² (21 lb bond). En todos los demás casos la capacidad varía.
*3Por debajo de 64 g/m² (17 lb bond) de A5, A5R o STMTR: 216 mm (8 1/2") (equivalente a 1.500 hojas)
*4Hasta 3000 hojas para papel A4, A5, A5R, B5, LTR, EXEC o 16K de 81 g/m² (21,5 lb bond) o más
*5Se excluyen los tamaños de papel que no admiten la configuración de desplazamiento y los sobres.
*652 g/m² a 63 g/m² (13,8 lb bond a 16,8 lb cover) de 330 mm x 483 mm (13" x 19"), 320 mm x 450 mm (SRA3) (12 5/8" x 17 11/16"), 305 mm x 457 mm (12" x 18"): 50 copias, total de 1.500 hojas, o 216 mm (8 1/2") de altura
*7Sólo cuando Unidad de Acabado de Cuadernillos AQ está instalado.
*8Si se acopla este equipamiento opcional a la unidad principal u otro equipamiento opcional, habrá una separación de más de 5 mm (1/4") en dirección horizontal.
