Réglages/Enregistrement] sur l’écran [Accueil] ou sur un autre écran. [Vérifier la méthode de maintenance]Ajouter des agrafes dans le Module de Finition agrafage-AG et le Module de Finition P.A.C.-AG
Lorsque les agrafes du module d’agrafages ou de l’agrafeuse pour piqûre à cheval du Module de Finition agrafage-AG ou du Module de Finition P.A.C.-AG sont épuisées, [
] s’affiche en bas à droite de l’écran. Dans ce cas, remplacez l’étui d’agrafes par un nouvel étui et ajoutez des agrafes.
Vous pouvez appuyer sur [] pour afficher une vidéo expliquant étape par étape comment remplacer l’étui d’agrafes.
] s’affiche en bas à droite de l’écran. Dans ce cas, remplacez l’étui d’agrafes par un nouvel étui et ajoutez des agrafes.Vous pouvez appuyer sur [
] pour afficher une vidéo expliquant étape par étape comment remplacer l’étui d’agrafes.* Vous pouvez lire la vidéo de la procédure de remplacement à tout moment en appuyant sur [ Réglages/Enregistrement] sur l’écran [Accueil] ou sur un autre écran. [Vérifier la méthode de maintenance]
Réglages/Enregistrement] sur l’écran [Accueil] ou sur un autre écran. [Vérifier la méthode de maintenance]Remplacer l’étui d’agrafes du module d’agrafage
1
Ouvrez la porte avant du finisseur.
2
Retirez la cartouche d’agrafes.
Tenez la poignée verte sur la cartouche d’agrafes et tirez-la droit vers vous.
3

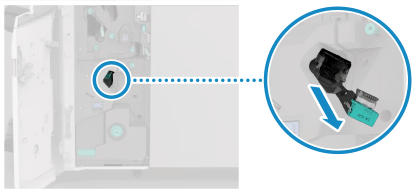

Retirez l’étui d’agrafes de la cartouche d’agrafes.
4
Déballez un nouvel étui d’agrafes de la boîte.
Retirez l’opercule qui maintient les agrafes ensemble après avoir placé l’étui à agrafes dans la cartouche d’agrafes.
5
Installez le nouvel étui d’agrafes dans la cartouche d’agrafes.
6
Installez la cartouche d’agrafes dans le module de finition.
Tenez le bouton vert de la cartouche d’agrafes et pousser fermement la cartouche au maximum.
7
Fermez la porte avant du finisseur.
Remplacer l’étui d’agrafes de l’agrafeuse pour piqûre à cheval (pour le Module de Finition P.A.C.-AG uniquement)
1
Ouvrez la porte avant du finisseur.
2
Retirez l’unité de piqûre à cheval.
3
Retirez les deux cartouches d’agrafes.
4
Appuyez sur les parties bleues des deux côtés du couvercle de la cartouche d’agrafes et ouvrez-le.
5
Retirer l’étui d’agrafes en tenant les deux côtés de l’étui.
6
Déballez un nouvel étui d’agrafes de la boîte.
7
Placez le nouvel étui d’agrafes dans la cartouche d’agrafes.
Insérez la languette située à l’avant de l’étui d’agrafes en diagonale dans la cartouche d’agrafes et poussez-la vers le bas sur l’arrière de l’étui jusqu’à ce qu’elle s’enclenche.
* Assurez-vous d’insérer la partie avant de l’étui en premier. N’essayez pas d’insérer l’arrière de l’étui en premier.
* Assurez-vous d’insérer la partie avant de l’étui en premier. N’essayez pas d’insérer l’arrière de l’étui en premier.
8
Fermer le couvercle de la cartouche d’agrafes.
9
Installez les deux cartouches d’agrafes sur l’unité de piqûre à cheval.
Assurez-vous que les cartouches d’agrafes sont insérées de sorte que les repères de position (
) soient alignés.
) soient alignés.10
Insérez le module de piqûre à cheval.
11
Fermez la porte avant du finisseur.
NOTE
Si la machine n’agrafe pas après l’installation d’un nouvel étui d’agrafes
Les agrafes n’atteignent peut-être pas l’extrémité avant de la cartouche. Repositionnez les agrafes. [Repositionnement agrafes pour piq. à cheval]
