Module de Finition agrafage-AC, Module de Finition P.A.C.-AC, et Unité de perforation
Pour agrafer le papier, le plier et utiliser d'autres fonctions de finition, installez le Module de Finition agrafage-AC ou le Module de Finition P.A.C.-AC en option.
L'installation du Unité de perforation suivant sur le module de finition vous permet aussi d'utiliser la fonction de perforation.
L'installation du Unité de perforation suivant sur le module de finition vous permet aussi d'utiliser la fonction de perforation.
Unité de Perforation 2/4 Trous-A
Unité de Perforation 2/3 Trous-A
Unité de Perforation 4 Trous-A
Fonctions de finition disponibles
Les fonctions de finition qui sont disponibles lorsque le Module de Finition agrafage-AC ou le Module de Finition P.A.C.-AC est installé sont indiquées ci-dessous.
Fonctions de tri
Tri séquentiel
Groupe
Décalage
Fonctions d'agrafage
En coin
Double
Piqûre à cheval*1
Sans agrafe
Agrafage manuel
Fonctions de pliage
Pli cavalier*1
Fonctions de perforation
Trou de perforation*2
*1Disponible uniquement lorsque le Module de Finition P.A.C.-AC est installé.
*2Disponible uniquement lorsque le Unité de perforation est installé.
NOTE
Pour de plus amples informations sur les fonctions de finition, voir :
Précautions à prendre lors de l'utilisation des fonctions de finition
Précautions à prendre lors de l'utilisation du tri séquentiel et du tri groupé
Si la limite de charge maximale est atteinte lors de l'abaissement du réceptacle, le papier est automatiquement éjecté vers un réceptacle disponible. Si tous les réceptacles disponibles ont atteint leur limite de charge maximale, l'impression est suspendue. L'impression reprend lorsque le papier éjecté est retiré du réceptacle.
Précautions à prendre lors de l'utilisation de l'agrafage
Le nombre de feuilles qui peuvent être agrafées ensemble dépend du type et de l'épaisseur du papier. Caractéristiques techniques
Si la machine ne parvient pas à agrafer le papier, changez de papier ou réduisez le nombre de feuilles à agrafer.
Si la machine ne parvient pas à agrafer le papier, changez de papier ou réduisez le nombre de feuilles à agrafer.
Retirez le papier agrafé une fois qu'il a été éjecté dans le réceptacle, et ne tentez pas de retirer le papier pendant l'agrafage.
Lorsque le message [Charger des agrafes dans l'ensemble d'agrafage.] s'affiche, remplacez l'étui d'agrafes et ajoutez plus d'agrafes. Ajout d’agrafes (option)
Si le réceptacle atteint sa position la plus basse, l'impression est suspendue. L'impression reprend lorsque le papier éjecté est retiré du réceptacle.
Précautions à prendre lors de l'utilisation de la piqûre à cheval
La qualité des plis dépend du type de papier et du nombre de feuilles.
Lorsque vous devez sortir un gros volume de brochures reliées par piqûre à cheval, vous pouvez abaisser le dispositif de retenue du papier pour poursuivre l'impression sans être limité par la capacité du réceptacle à brochures. Si vous abaissez le dispositif de retenue du papier, préparez une caisse ou tout autre récipient pour réceptionner le papier qui sort, de sorte qu'il ne tombe pas directement sur le sol.
Pour la procédure d'utilisation du dispositif de retenue du papier, consultez la description des pièces extérieures du module de finition. Vue extérieure
Pour la procédure d'utilisation du dispositif de retenue du papier, consultez la description des pièces extérieures du module de finition. Vue extérieure
Précautions à prendre lors de l'utilisation de la reliure sans agrafage
Les fonctions qui ne peuvent pas être utilisées avec la reliure sans agrafage sont indiquées dans Restrictions sur les combinaisons des fonctions de copie sur le site des manuels en ligne.
https://oip.manual.canon/
https://oip.manual.canon/
Avec certaines positions du gaufrage, vous ne pouvez pas relier sans agrafage du papier qui ne peut pas être imprimé en recto verso et des feuilles de papier de différents formats.
Selon l'environnement d'utilisation et le type de papier, les pages reliées sans agrafage se séparent plus ou moins facilement au niveau de la partie gaufrée.
Utilisation de l'agrafage manuel
Insérez une pile de papier dans la fente du module de finition, et attendez un moment. La pile de papier sera détectée et agrafée automatiquement.
Lorsque la pile de papier est détectée, le voyant du bouton d'agrafage clignote, et lorsque l'agrafage est terminé, il s'éteint. Lorsque le voyant du bouton s'éteint, sortez la pile de papier.
Lorsque la pile de papier est détectée, le voyant du bouton d'agrafage clignote, et lorsque l'agrafage est terminé, il s'éteint. Lorsque le voyant du bouton s'éteint, sortez la pile de papier.
Placez la pile de papier le recto orienté vers le bas, et insérez directement le coin à agrafer.
L'agrafage manuel ne peut s'effectuer pendant l'impression.
NOTE
Vous pouvez changer le délai qui s'écoule entre l'insertion de la pile de papier et son agrafage automatique. [Délai avant le début de l'agrafage en mode agrafeuse]
Vous pouvez appuyer sur le bouton d'agrafage pour agrafer le papier sans attendre que la machine déclenche automatiquement l'agrafage.
Noms et fonctions des pièces
Vue extérieure

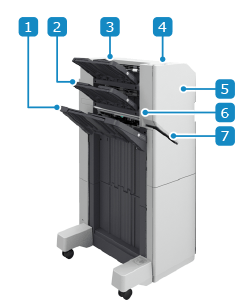

Module de Finition agrafage-AC
Module de Finition P.A.C.-AC
Réceptacle de sortie (réceptacle C)Reçoit les feuilles de papier imprimées ou les copies. Vous pouvez choisir quelle fonction utilise le réceptacle comme destination de sortie. Réglages relatifs à la destination de sortie
Réceptacle de sortie (réceptacle B)Reçoit les feuilles de papier imprimées ou les copies. Vous pouvez choisir quelle fonction utilise le réceptacle comme destination de sortie. Réglages relatifs à la destination de sortie
Réceptacle de sortie (réceptacle A)Reçoit les feuilles de papier imprimées ou les copies. Vous pouvez choisir quelle fonction utilise le réceptacle comme destination de sortie. Réglages relatifs à la destination de sortie
Bouton d'agrafagePour l'agrafage manuel, vous pouvez appuyer sur le bouton d'agrafage pour agrafer sans avoir à attendre.
* Insérez une pile de papier dans la fente et attendez un moment. La pile de papier sera automatiquement agrafée sans que vous ayez à appuyer sur le bouton. Utilisation de l'agrafage manuel
Capot avant (supérieur)Ouvrez cet élément en cas de bourrage papier ou d'agrafes et pour ajouter des agrafes.
Lorsque le Unité de perforation est installé, ouvrez cet élément pour jeter les résidus de perforation.
Lorsque le Unité de perforation est installé, ouvrez cet élément pour jeter les résidus de perforation.
Kit de taqueuse pour Module de Finition-A (en option)Permet d’aligner les bords des feuilles de papier d’impression.
FenteInsérez une pile de papier pour l'agrafer manuellement.
Capot avant (inférieur)Ouvrez cet élément en cas de bourrage papier ou d'agrafes dans l'agrafeuse de piqûre à cheval et pour y ajouter des agrafes.
Réceptacle à brochuresReçoit les brochures reliées par piqûre à cheval.
NOTE
Lorsque du papier grand format arrive dans le réceptacle de sortie (réceptacle A ou B), régler le réceptacle comme indiqué ci-dessous.
Le réceptacle de sortie C aligne le papier d’impression selon ses deux repères d’alignement. Vous pouvez régler la position de ces repères.
Intérieur
Module de Finition agrafage-AC
Module de Finition P.A.C.-AC
Réceptacle de résidus de perforation (quand le Unité de perforation est installé)Sortez le réceptacle en le tirant pour jeter les résidus de perforation.
Agrafeuse de piqûre à chevalSortez cet élément en cas de bourrage papier ou d'agrafes et pour ajouter des agrafes.
Caractéristiques techniques
Format, type et grammage du papier | Tous les papiers qui peuvent passer dans la machine*1*2 Papier utilisable |
Capacité du réceptacle de sortie (réceptacle A)*3 | Pas de réglages de finition. Tri séquentiel ou groupé A4, B5, A5, A5R, A6R, LTR, STMTR, EXEC, 16K : 47 mm (1 7/8 ") en hauteur (équivalent à 250 feuilles) A3, B4, A4R, B5R, 330 mm × 483 mm (13 " x 19 ")*4, 320 x 450 mm (12 5/8 " x 17 11/16 ") (SRA3)*4, 305 x 457 mm (12 " x 18 ")*4, LTRR, LGL, 11 " x 17 ", 8K, 16KR : 24 mm (1 ") ou moins en hauteur (équivalent à 125 feuilles) Enveloppes : 30 feuilles Pas de réglages de finition. Tri séquentiel ou groupé (lors de l'utilisation de différents formats) Combinaison des formats A4, B5 et LTR uniquement : 47 mm (1 7/8 ") en hauteur (équivalent à 250 feuilles) Combinaison comprenant 330 mm × 483 mm (13 " x 19 "), 320 x 450 mm (12 5/8 " x 17 11/16 ") (SRA3), 305 x 457 mm (12 " x 18 ") : 30 feuilles Combinaison autre que ci-dessus : 24 mm (1 ") en hauteur (équivalent à 125 feuilles) Décalage A4, B5, LTR, EXEC, 16K : 47 mm (1 7/8 ") en hauteur (équivalent à 250 feuilles) A3, B4, 11 " x 17 ", 8K : 24 mm (1 ") en hauteur (équivalent à 125 feuilles) |
Capacité du réceptacle de sortie (réceptacle B)*3 | Pas de réglages de finition. Tri séquentiel ou groupé A4, B5, A5, A5R, A6R, LTR, STMTR, EXEC, 16K : 47 mm (1 7/8 ") en hauteur (équivalent à 250 feuilles) A3, B4, A4R, B5R, 330 mm × 483 mm (13 " x 19 ")*4, 320 x 450 mm (12 5/8 " x 17 11/16 ") (SRA3)*4, 305 x 457 mm (12 " x 18 ")*4, LTRR, LGL, 11 " x 17 ", 8K, 16KR : 24 mm (1 ") ou moins en hauteur (équivalent à 125 feuilles) Enveloppes : 30 feuilles Pas de réglages de finition. Tri séquentiel ou groupé (lors de l'utilisation de différents formats) Combinaison des formats A4, B5 et LTR uniquement : 47 mm (1 7/8 ") en hauteur (équivalent à 250 feuilles) Combinaison comprenant 330 mm × 483 mm (13 " x 19 "), 320 x 450 mm (12 5/8 " x 17 11/16 ") (SRA3), 305 x 457 mm (12 " x 18 ") : 30 feuilles Combinaison autre que ci-dessus : 24 mm (1 ") en hauteur (équivalent à 125 feuilles) Décalage A4, B5, LTR, EXEC, 16K : 47 mm (1 7/8 ") en hauteur (équivalent à 250 feuilles) A3, B4, 11 " x 17 ", 8K : 24 mm (1 ") en hauteur (équivalent à 125 feuilles) |
Capacité du réceptacle de sortie (réceptacle C)*3 | Pas de réglages de finition. Tri séquentiel, Tri groupé*5 A4, B5, A5, A5R, LTR, STMTR, EXEC, 16K : 423 mm (16 5/8 ") en hauteur ou 3 000 feuilles*6 A3, B4, A4R, B5R, 330 mm × 483 mm (13 " x 19 "), 320 x 450 mm (12 5/8 " x 17 11/16 ") (SRA3), 305 x 457 mm (12 " x 18 "), LTRR, LGL, 11 " x 17 ", 8K, 16KR : 216 mm (8 1/2 ") en hauteur ou 1 500 feuilles A6R : 250 feuilles*7 Enveloppes Monarch : 30 feuilles Autres que Monarch : 100 feuilles Papier long (487,8 mm à 762,0 mm (19 1/4 " à 30 ")) (lorsque le plateau d'alimentation manuelle pour l'impression bannière B ou le Plateau d'alimentation manuelle pour l'impression bannière C est attaché) 64 g/m² à 79 g/m² (17 lb à 21 lb bond) : 100 feuilles 80 g/m² à 150 g/m² (21,3 lb à 39,9 lb bond) : 50 feuilles 151 g/m² à 300 g/m² (55,8 lb à 110,9 lb) : 25 feuilles Papier long (plus de 762 mm (30 ")) (lorsqu'il est soutenu à la main) : 1 feuille Pas de réglages de finition, Tri séquentiel, Tri groupé (lors de l'utilisation de différents formats)*5 Combinaison de A4, B5 et LTR uniquement : 423 mm (16 5/8 ") en hauteur ou 3 000 feuilles Combinaison comprenant A6R : 250 feuilles*7 Combinaison autre que ci-dessus : 216 mm (8 1/2 ") en hauteur ou 1 500 feuilles Décalage A4, B5, LTR, EXEC, 16K : 423 mm (16 5/8 ") en hauteur ou 3 000 feuilles*6 A3, B4, A4R, LTRR, LGL, 11 " x 17 ", 8K : 216 mm (8 1/2 ") en hauteur ou 1 500 feuilles Agrafage (en coin, double) A4, B5, LTR, EXEC, 16K : 200 copies, soit un total de 3 000 feuilles, ou 423 mm (16 5/8 ") en hauteur*8 A3, B4, A4R, LTRR, LGL, 11 " x 17 ", 8K : 100 copies, soit un total de 1 500 feuilles, ou 216 mm (8 1/2 ") en hauteur Sans agrafe A4, LTR, 16K : 200 exemplaires A3, 11" x 17", 8K : 100 exemplaires |
Capacité du réceptacle à brochures (Module de Finition P.A.C.-AC uniquement) | Papier 52 g/m² à 81,4 g/m² (13,8 lb bond à 21,7 lb bond) Reliure de 2 à 5 feuilles : 25 exemplaires Reliure de 6 à 10 feuilles : 15 exemplaires Reliure de 11 à 20 feuilles : 10 exemplaires Papier 81,5 g/m² à 105 g/m² (21,7 lb bond à 27,9 lb bond) Reliure de 2 à 5 feuilles : 25 exemplaires Reliure de 6 à 10 feuilles : 15 exemplaires Papier 106 g/m² à 220 g/m² (28,2 lb bond à 81,4 lb couverture) Reliure de 2 à 5 feuilles : 10 exemplaires |
Nombre de feuilles pouvant être agrafées*9 | En coin et double (papier non couché) A4, B5, LTR, EXEC, 16K 52 à 90 g/m² (14 à 24 lb bond) : 65 feuilles 91 à 105 g/m² (25 à 28 lb bond) : 50 feuilles 106 à 256 g/m² (29 lb bond à 140 lb genre bristol) : 2 feuilles A3, B4, A4R, LTRR, LGL, 11 " x 17 ", 8K 52 à 90 g/m² (14 à 24 lb bond) : 40 feuilles 91 à 105 g/m² (25 à 28 lb bond) : 30 feuilles 106 à 256 g/m² (29 lb bond à 140 lb genre bristol) : 2 feuilles En coin et double (papier couché) 2 feuilles (pour tous les grammages et formats de papier) Sans agrafe 52 à 64 g/m² (13,8 à 17 lb bond) : 10 feuilles 65 à 81,4 g/m² (17,3 à 21,7 lb bond) : 8 feuilles 81,5 g/m² à 105 g/m² (21,7 lb bond à 27,9 lb bond) : 6 feuilles Agrafage manuel 65 feuilles |
Perforation (lorsque le Unité de perforation est installé) | Nombre de perforations et format de papier Lorsque le Unité de Perforation 2/4 Trous-A est installé : Deux trous : A3, B4, A4, A4R, B5, B5R, LTR, LTRR, LGL, 11 " x 17 ", EXEC, 8K, 16K, 16KR Quatre trous : A3, A4, LTR, 11 " x 17 ", EXEC, 8K, 16K Lorsque le Unité de Perforation 2/3 Trous-A est installé : Deux trous : A3, B4, A4, A4R, B5, B5R, LTR, LTRR, LGL, 11 " x 17 ", EXEC, 8K, 16K, 16KR Trois trous : A3, B4, A4, B5, LTR, 11 " x 17 ", EXEC, 8K, 16K Lorsque le Unité de Perforation 4 Trous-A est installé : Quatre trous : A3, B4, A4, A4R, B5, B5R, LTR, LTRR, LGL, 11 " x 17 ", EXEC, 8K, 16K, 16KR Grammage du papier 52 à 300 g/m² (14 lb bond à 110 lb couverture) |
Piqûre à cheval et pli (Module de Finition P.A.C.-AC uniquement) | Format de papier A3, B4, A4R, 305 x 457 mm (12 " x 18 "), LTRR, LGL, 11 " x 17 ", format personnalisé (195,0 mm x 270,0 mm à 304,8 mm x 457,2 mm (7 3/4 " x 10 5/8 " à 12 " x 18 ")) Grammage du papier Grammage des pages du contenu : 52 à 220 g/m² (14 lb bond à 80 lb couverture) Grammage de la couverture : 52 g/m² à 256 g/m² (14 lb bond à 140 lb index)*10 Nombre de feuilles pouvant être reliées par piqûre à cheval (papier non couché)*10*11 52 à 81,4 g/m² (14 à 21,7 lb bond) : 20 feuilles 81,5 g/m² à 105 g/m² (21,7 à 28 lb bond) : 10 feuilles 106 à 150 g/m² (29 à 40 lb bond) : 5 feuilles 151 à 209 g/m² (56 lb couverture à 110 lb genre bristol) : 4 feuilles 210 à 220 g/m² (77,7 à 80 lb couverture) : 3 feuilles Nombre de feuilles pouvant être reliées par piqûre à cheval (papier couché)*10*11 106 à 150 g/m² (29 à 40 lb bond) : 5 feuilles Nombre de feuilles pouvant être pliées en pli cavalier (papier non couché) 52 à 105 g/m² (14 à 28 lb bond) : 2 à 5 feuilles 106 à 256 g/m² (29 lb bond à 140 lb genre bristol) : 1 feuille Nombre de feuilles pouvant être pliées en pli cavalier (papier couché) 1 feuille |
Dimensions (l x P x H) | 527 mm x 623 mm x 1 099 mm (20 3/4 " x 24 1/2 " x 43 1/4 ")*12 Avec le plateau d'extension déployé : 656 mm x 623 mm x 1 195 mm (25 7/8 " x 24 1/2 " x 47 1/8 ")*12 |
Poids | Module de Finition agrafage-AC Environ 36 kg (79,4 lb) Module de Finition P.A.C.-AC Environ 60 kg (132,3 lb) |
*1L'impression recto verso sur du papier fin 2 (52 g/m² à 59 g/m² (14 lb bond à 15 lb bond)), du papier couché et du papier d'un grammage de 257 g/m² (100 lb couverture) ou plus ne peut pas être effectuée à partir du Réceptacle A.
*2Le papier couché ne peut être imprimé qu'à partir du Réceptacle C.
*3Lors de l'utilisation de papier de 64 g/m² (17 lb bond), 75 g/m² (20 lb bond) ou 80 g/m² (21 lb bond). La capacité varie dans tous les autres cas.
*430 feuilles pour le papier fin (52 g/m² à 63 g/m² (13,8 lb bond à 16,8 lb bond))
*5125 feuilles pour le papier couché
*6216 mm (8 1/2 ") en hauteur ou 1 500 feuilles pour le papier fin
*7Jusqu'à 50 feuilles pour 106 g/m² (28,2 lb bond) ou plus
*8100 copies, soit un total de 1 500 feuilles, ou 216 mm (8 1/2 ") en hauteur pour le papier fin
*9Lorsqu’une cartouche d'agrafes standard est installée. Selon le type et l'épaisseur du papier, le nombre de feuilles pouvant être agrafées peut être inférieur.
*10Y compris 1 page de couverture. Le papier utilisé pour les couvertures doit être identique ou plus épais que celui utilisé pour le corps.
*11Selon le type et l'épaisseur du papier, le nombre de feuilles pouvant être reliées par piqûre à cheval peut varier.
*12Lorsque cet équipement optionnel est fixé à l’unité principale ou à un autre équipement optionnel, il y aura un espace de +5 mm (1/4 ") dans la direction horizontale.
